DSI Tuner 使用流程詳解

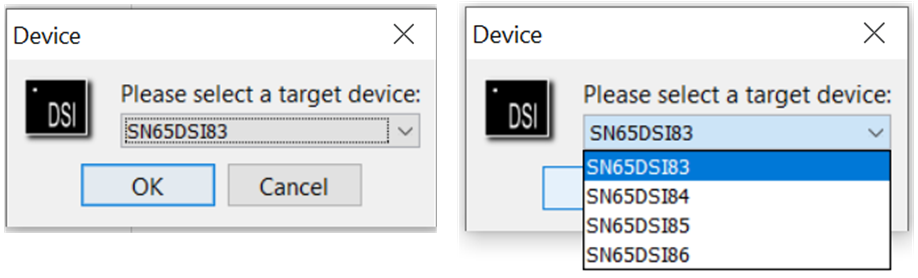

1. 打開軟件后，選擇對應的器件，并點擊 OK，如圖2所示。
   圖 6 設備選擇
2. 輸入屏幕信息，如圖3所示。

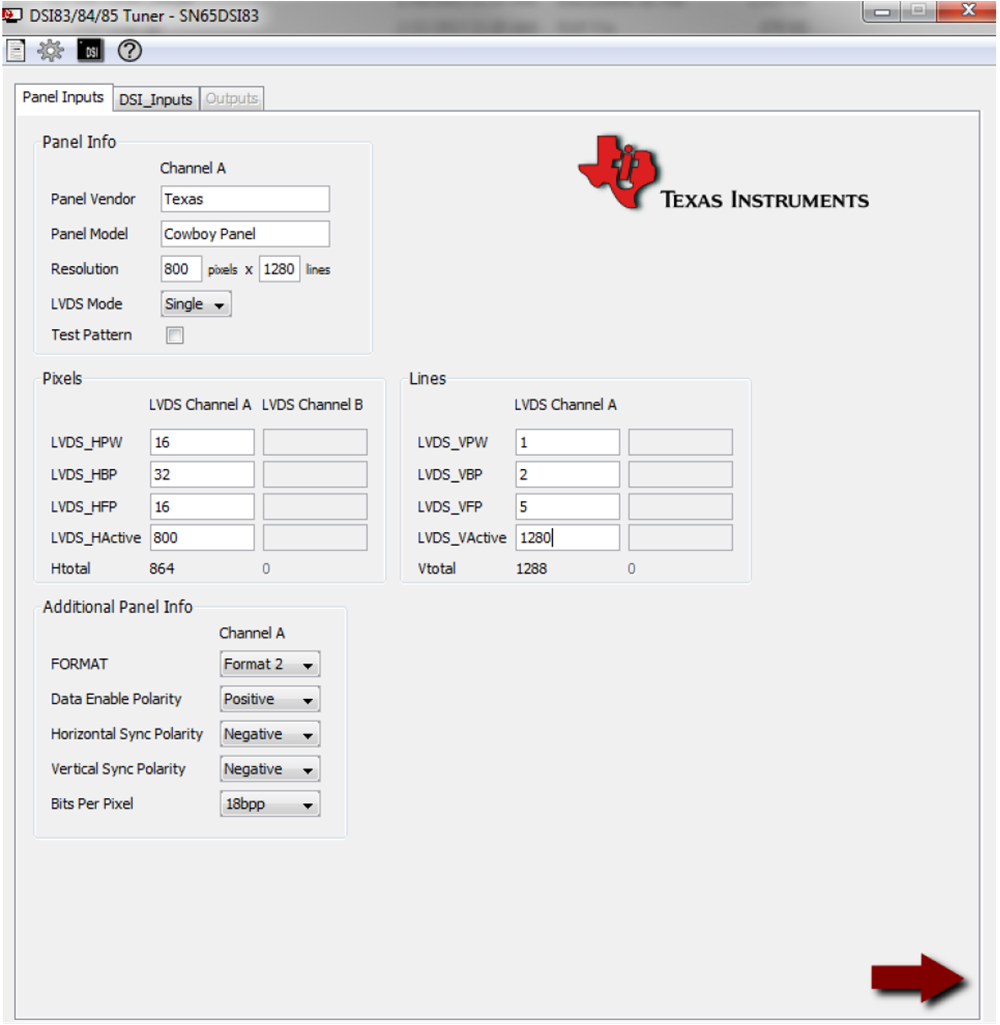

   圖 7 屏幕信息輸入

   Panel Vendor& Panel Model: 輸入屏幕供應商和屏幕型號。

   Resolution：水平像素?cái)?shù)×垂直線數。 當輸入分辨率后，LVDS_HActive（水平有效像素?cái)?shù)）和 LVDS_VActive（垂直有效行數）會自動更新。

   LVDS Mode：選擇 LVDS 輸出為單通道或雙通道。 對于 SN65DSI83，僅支持“單通道” LVDS 模式。

   Test Pattern：勾選這里會啟用測試圖案生成功能，僅用于調試。如果不需要發送測試圖案，不需要勾選。

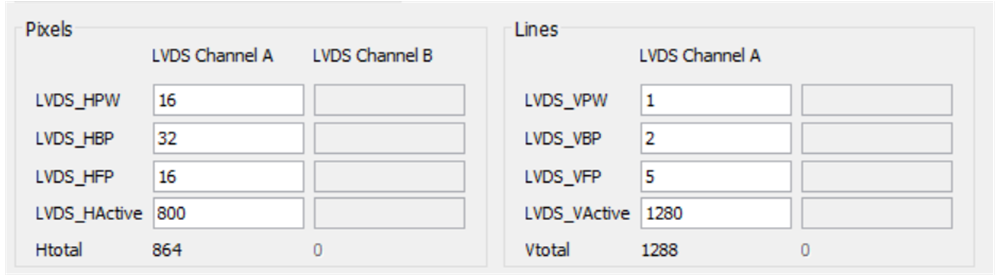

3. Pixels and Lines 輸入

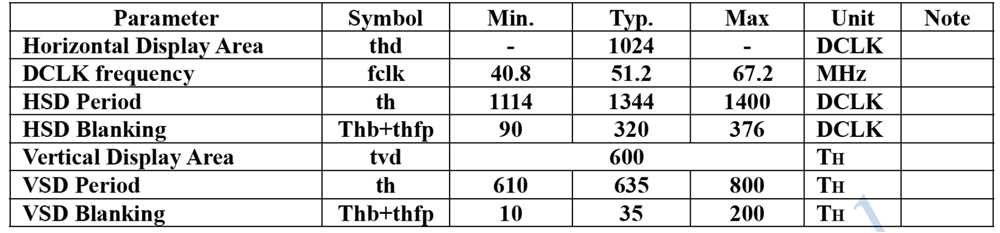

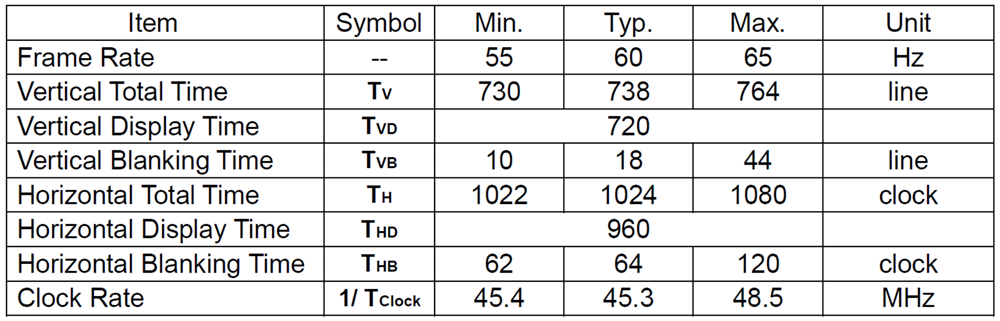

   輸入對應的 LVDS 參數，需要根據屏幕的實際情況來填寫。這個信息在屏幕的規格書中能夠找到。

   圖 8 LVDS 信息輸入
4. Additional Panel Info

   FORMAT（格式）：在 Format 1和 Format 2 之間選擇。如果選擇了RGB666 數據作為 DSI 視頻模式，則必須選擇 Format 2，如圖5。如果從 DSI 接收到的是 RGB888 24 bpp 數據，并且選擇了18 bpp 的屏幕，同時 CH*_24BPP_MODE 為 0（默認值），則必須選擇 Format 1。關于Format 的詳細描述，見參考資料中的 SN65DSI83-Q1 的規格書。

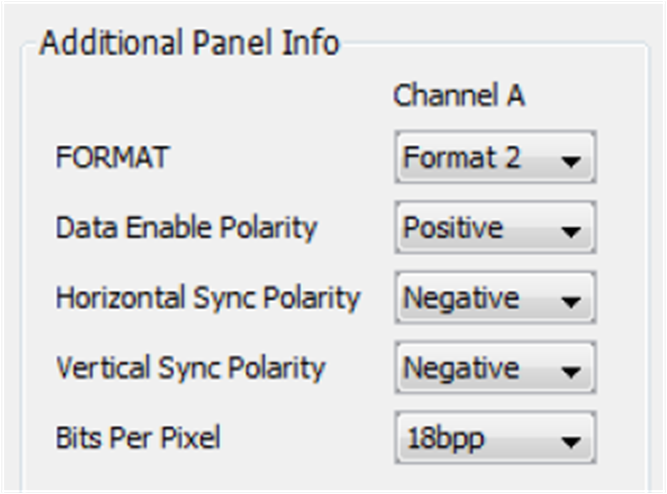

   圖 9 其他信息輸入

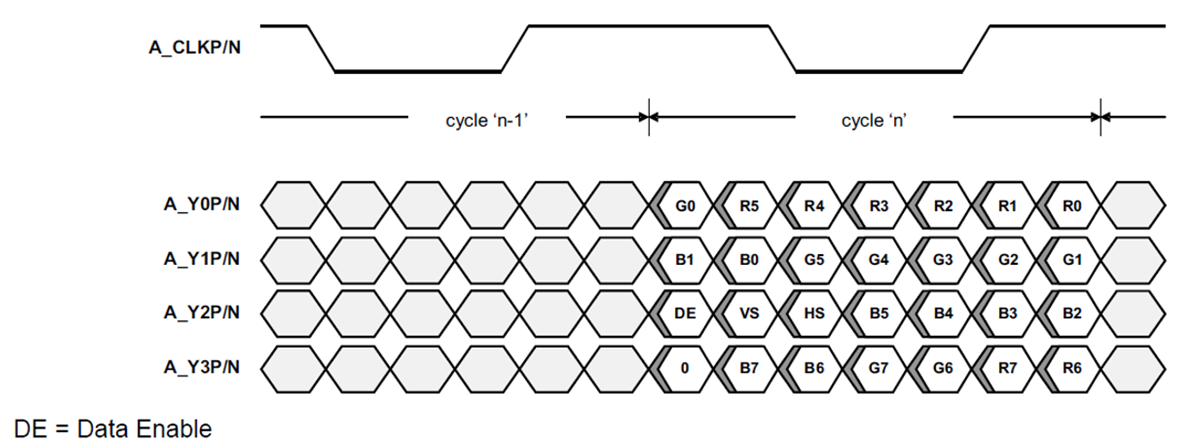

   圖 10 6 LVDS Output Data (Format2); Single-Link 24 bpp

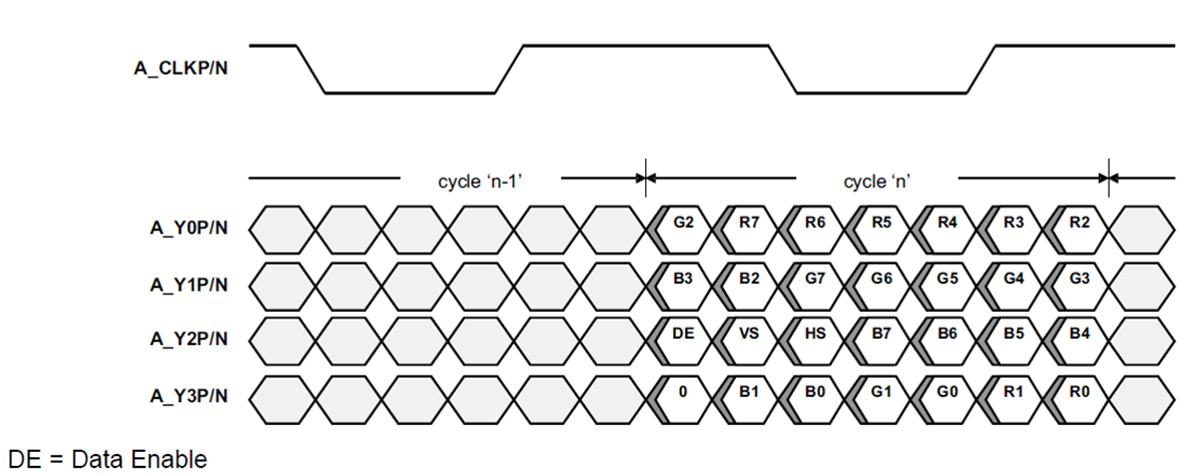

   圖 11 LVDS Output Data (Format1); Single-Link 24 bpp

   Data Enable Polarity（數據使能極性）、Horizontal Sync Polarity（水平同步極性）、Vertical Sync Polarity（垂直同步極性）和 Bits per Pixel（每像素位數）需要根據屏幕要求來選擇。

   1- 5 輸入完成后選擇 進行下一步。

5. DSI 參數輸入

   所有與 DSI 相關的輸入信息都在這個窗口中輸入，如DSI Input窗口 所示。

   圖 12 DSI Input窗口
6. DSI Info輸入
   • 根據屏幕要求輸入窗口中的 LVDS 信息。

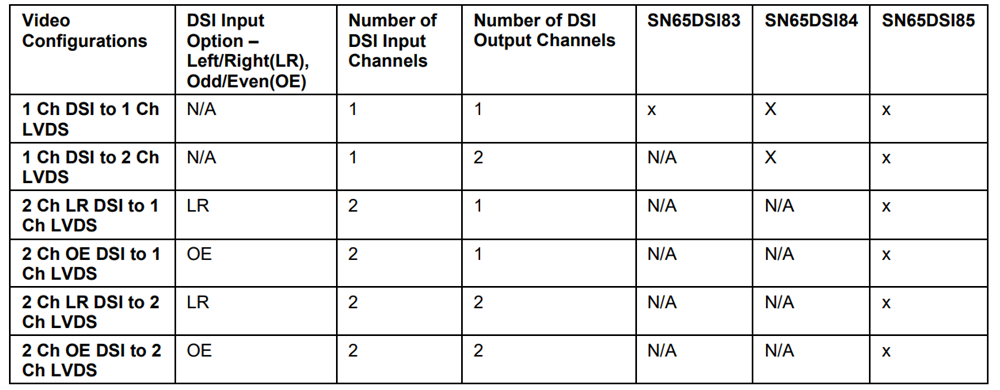

   • 選擇 DSI 通道模式：單通道、雙通道或兩個單通道。對于SN65DSI83 和 SN65DSI84，只有單通道模式是有效的。
   • 選擇左右 (LR) 或偶奇 (OE)：注意如果 DSI 通道模式不是雙通道，將會無法選擇。
   • 選擇是否啟用 LR CROP：是或否。通常需要禁用 LR CROP（選擇否）。

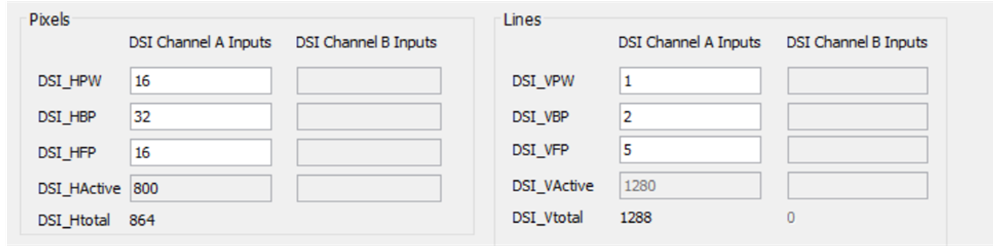

7. Pixels & Lines 輸入

   如Pixels & Lines輸入 所示。

   圖 13 Pixels & Lines輸入
8. Additional Channel Info

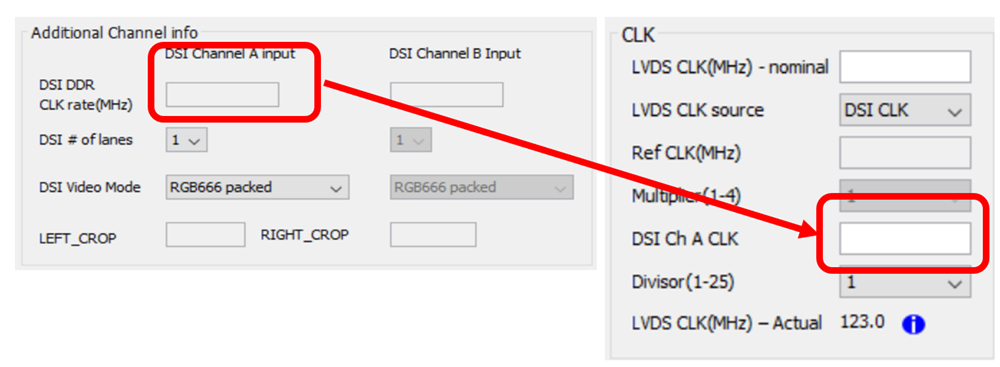

   圖 14 Additional Channel Info輸入
   • DSI DDR CLK rate（CLK）這欄輸入 DSI Channel A 的速率，其速率默認等于 CLK 欄中的 DSI CH A CLK 的值（此時 LVDS CLK 輸出參考 DSI CLK）。如果 CLK 中選擇 Ref CLK(LVDS CLK 參考外部時鐘)，則 DSI DDR CLK rate（CLK）這欄需要手動寫對應的 DSI CLOCK值。
   • DSI #of Lanes 選擇對應的 DSI 通道數量：1~4。
   • DSI Video Mode 選擇 DSI 視頻模式：RGB666、RGB666 或 RGB888。

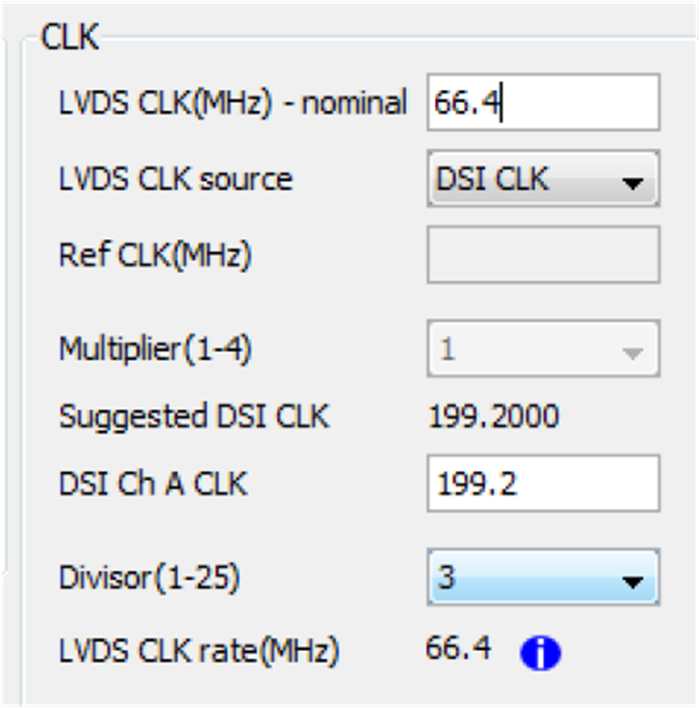

9. 時鐘配置

   此欄需輸入時鐘配置信息。DSI_TUNNR 軟件根據非突發模式的選擇計算 LVDS 時鐘速率（MHz）及建議的最低 DSI 時鐘速率。SN65DSI8x 可以配置為使用外部參考時鐘或 DSI Ch A CLK 作為 LVDS 時鐘源。如時鐘配置 所示。

   圖 15 時鐘配置
   • 在 “LVDS CLK (MHz)-nominal” 處輸入屏幕的 LVDS PCLK。
   • 選擇 LVDS 時鐘源：DSI 時鐘或參考時鐘。
   • 如果選擇了參考時鐘，需在 “Ref CLK(MHz)” 欄中輸入?yún)⒖紩r(shí)鐘頻率，然后選擇倍數（1-4）： 參考時鐘（MHz）× 倍數 = LVDS CLK。如果選擇了DSI 時鐘，需在 “DSI Ch A CLK” 欄中輸入 DSI 通道 A 的時鐘頻率，然后選擇分頻（1-25），DSI DDR CLK rate (MHz) 會根據前面輸入的值自動計算出結果。 完成所有信息輸入后，點擊確認。

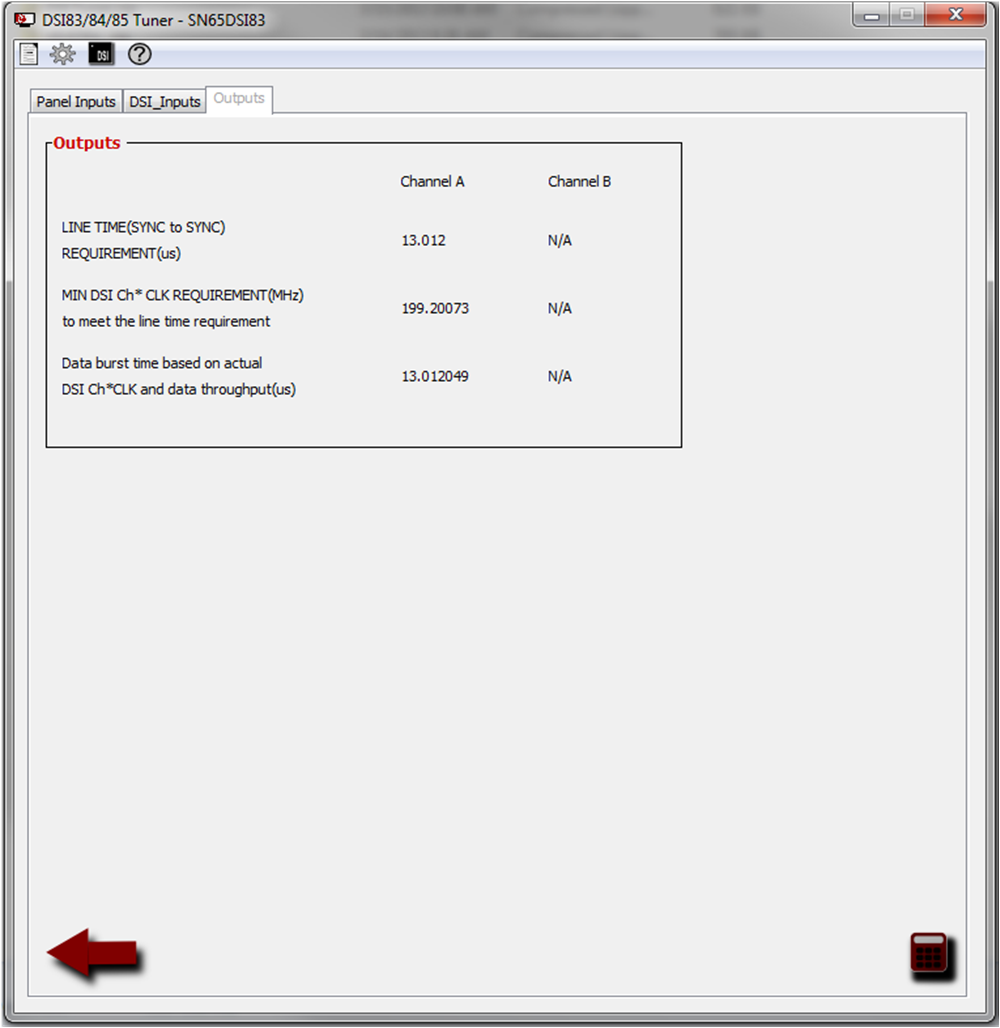

10. 輸出 Outputs

    所有參數都完成輸入后，點擊計算器圖標，將會跳轉到輸出窗口。輸出窗口將輸出行時間（從 SYNC 到 SYNC）要求、最小 DSI 通道時鐘要求和基于實際 DSI 通道時鐘和實際速率的突發時間。這些結果對確保顯示器正確配置和時序同步至關重要，如輸出窗口 所示。

    圖 16 輸出窗口
    • Line Time (SYNC to SYNC) Requirement (us) 行時間

      Line time 代表了DSI 輸入端從一個 HSYNC（或 VSYNC）到下一個 HSYNC 行的時間要求。SoC 或者 GPU 等 DSI 信號源必須確保行時間符合本窗口計算出的行時間要求。

    • MIN DSI Ch* CLK REQUIREMENT (MHz) 最小 DSI 通道時鐘

      最小 DSI 通道時鐘需是指在行時間內，采樣 DSI 數據所必需的最低 DSI 時鐘頻率。此值基于 DSI 速率和行時間計算得出。這個值等同于非突發操作模式下應使用的 DSI 時鐘速率。

    • Data Burst Time 數據突發時間

      數據突發速率是根據實際的 DSI DDR CLK 速率和 DSI 數據量計算得出的。如果突發時間小于行時間，則剩余的行時間周期會用空白數據包填充。如果突發時間大于行時間，則需要增加 DSI DDR CLK 速率以滿足行時間要求。在非突發操作模式下，數據突發時間通常等于行時間；而在突發模式操作中，它則少于行時間。這種模式下發送 RGB 數據包的時間被壓縮，以留出更多的時間用來傳送其他的數據。

11. 完成配置后輸出結果

    結果計算結束后，在菜單欄選擇并選擇 Generate CSR List 能夠看到完整的 Control and Status Registers 列表。

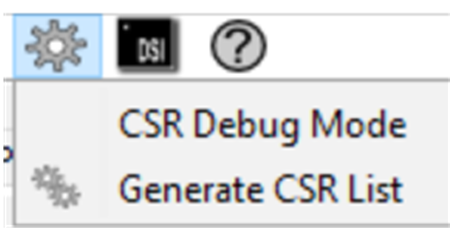

    圖 17 工具菜單

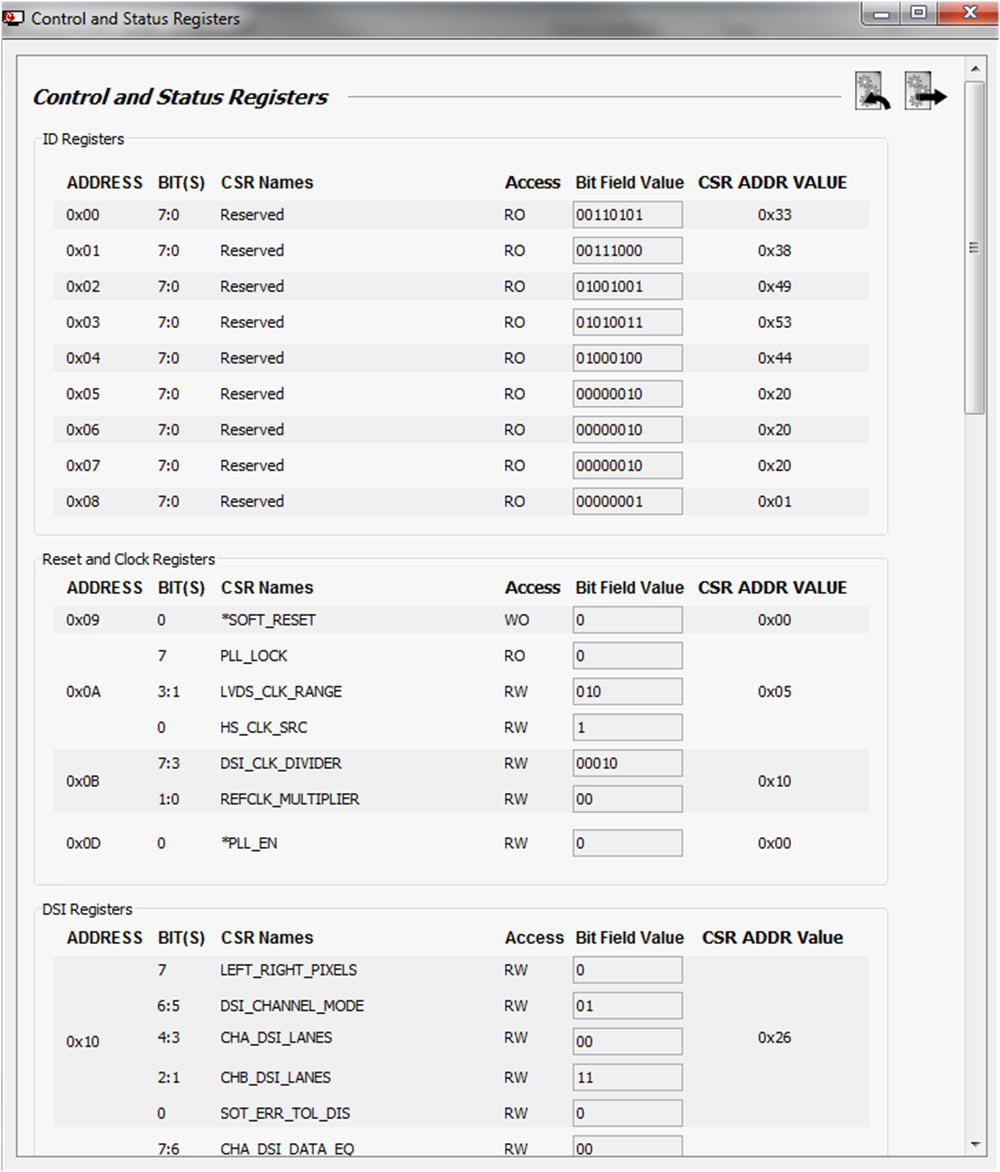

    圖 18 輸出窗口

    為了方便用戶配置，選擇對應的按鍵可以保持對應的寄存器配置文本。

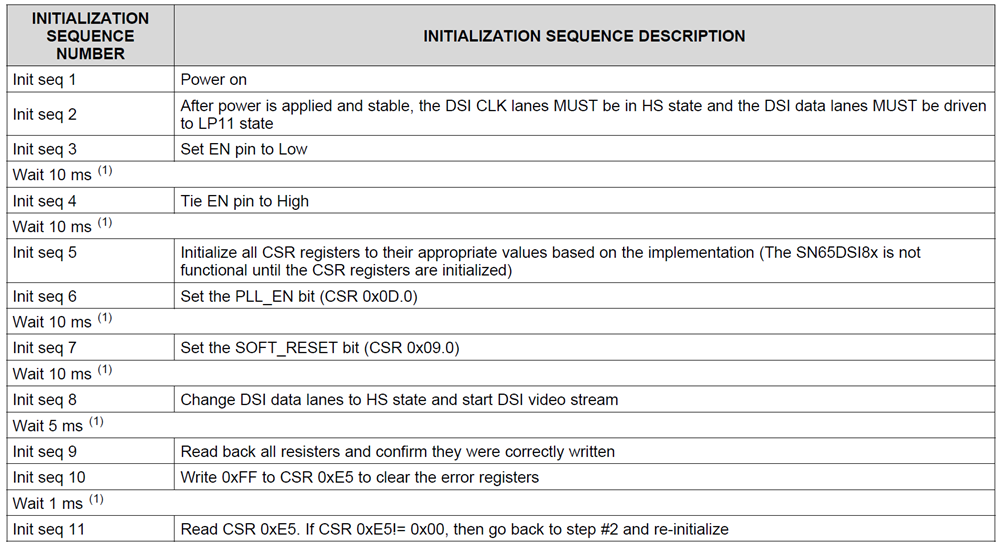

    注意：PLL_EN位和SOFT_RESET位沒配置，需要用戶按照數據手冊中推薦的順序來設置。

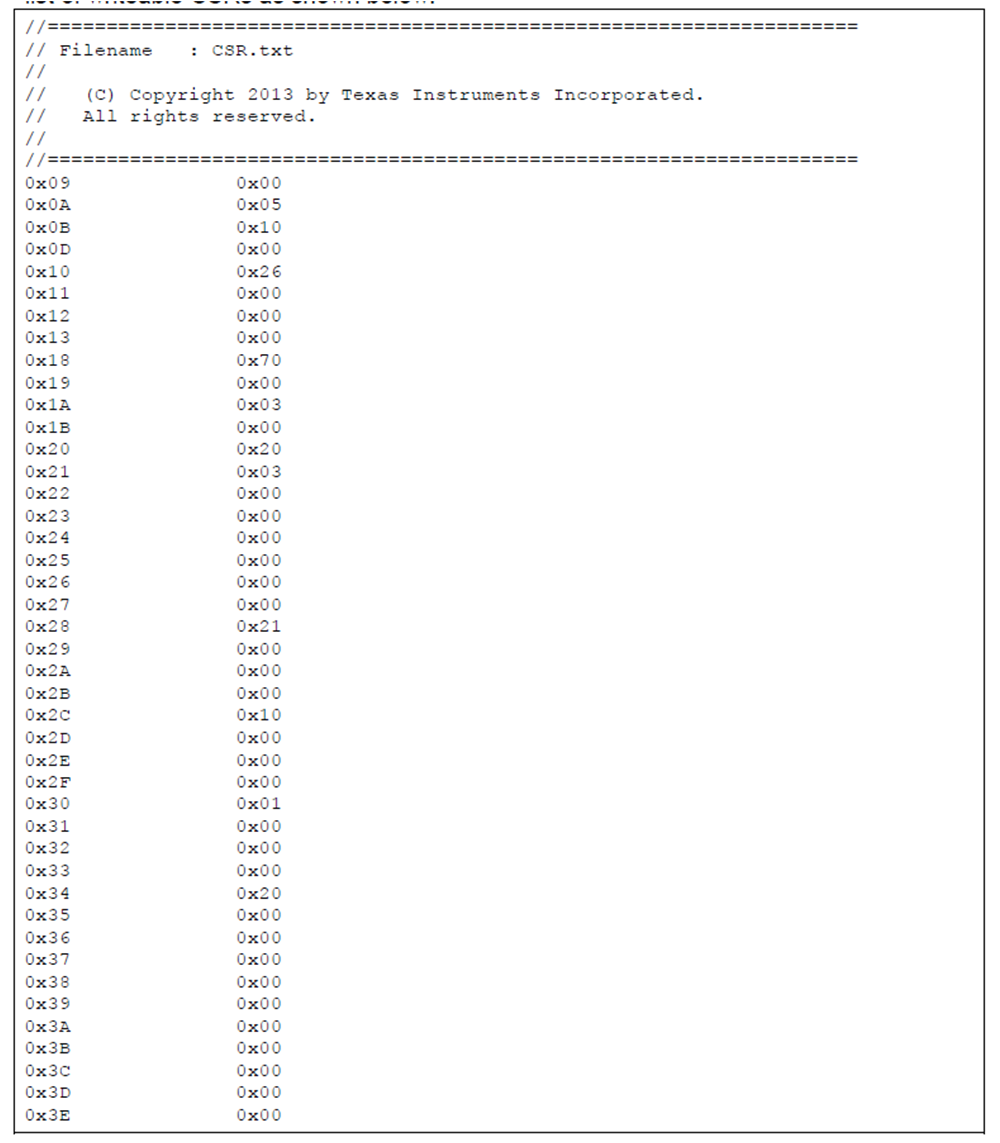

    圖 19 輸出的寄存器文本
