ZHCT476A February 2024 – July 2024 PGA849 , PGA855
最新的可編程增益儀表放大器 (PGA) 系列用途非常廣泛,其中包括差分輸出器件 PGA855 和單端輸出器件 PGA849。該系列基于獨立于 ADC 兼容輸出級的新電流反饋輸入級架構而開發,可在一個集成式 IC 設計中實現出色的直流和交流性能。這些器件可以與各種傳感器(例如橋式傳感器或壓力傳感器)連接,并可用于低增益應用或衰減增益應用。該器件系列還具備其他特性,如超出電源電壓多達 ±40 的輸入電壓保護、可選濾波以及支持輸出鉗位的獨立電源軌。
PGA855 和 PGA849 非常適合需要在頻率測量范圍內同時實現高直流精度、低噪聲和低失真交流性能的應用。
設計注意事項
輸入級采用 TI 的超 β 技術,該技術本身具有更高的輸入阻抗,因此 PGA855 和 PGA849 是與高源阻抗連接的理想選擇。超 β 晶體管還提供超低的輸入偏置電流 (200pA)、提供 0.3pA/√Hz 的超低輸入電流噪聲密度;這些器件還受益于低于 5Hz 的超低 1/f 噪聲轉角點。該系列提供業內超低的總體信號誤差,并為低增益應用提供出色的直流精度。
相較于其他出色的電流解決方案,PGA855 和 PGA849 能將總源誤差降低一半以上。該系列器件可在整個溫度范圍內保持良好的線性度和長期穩定性,并在所有增益范圍內保持出色的增益穩定性,增益誤差漂移為 2ppm/°C。該系列器件還提供低失調電壓 (±350μV) 和低溫漂 (±1μV/°C),以及低增益誤差漂移和低噪聲,有助于優化校準過程的時效性和成本效益。這些器件具有出色的直流性能,是傳感器連接的必然選擇。有關 PGA855 的優勢示例,請參閱數字萬用表精密信號鏈參考設計。
PGA855 的輸出級包含一個集成式獨立全差分輸出放大器 (FDA),可在所有增益范圍內提供高達 10MHz 的平坦頻率響應,以及 82dB(最小值)的高 CMRR。
輸出級架構經過優化,無需輔助驅動電路即可驅動高分辨率 ADC 的輸入,支持采樣率高達 1MSPS 的非緩沖精密 SAR ADC。PGA855 可成功用作 ADS8900B 的前端電路,ADS8900B 是一款非緩沖 20 位 SAR ADC。有關全面的電路示例和性能評估,請參閱 PGA855 數據表。PGA855 還可以驅動 ADS127L21,ADS127L21 是一款 24 位 Δ-Σ ADC,可實現 109dB 的 SNR;要了解詳細電路示例和性能評估,請參閱 ADS127L21 數據表;另外,圖 5 展示了評估電路。
使用高分辨率精密 ADC 時,系統性能至關重要。該 PGA 系列器件通過部署反饋電容器進一步改善 SNR 性能,提供差分輸出放大器環路的外部訪問引腳,從而實現可選的噪聲濾波。圖 6 演示了驅動 ADS127L21 時的額外噪聲濾波,通過 PGA855 全差分可編程增益放大器實現高 SNR 應用手冊展示了此應用,并進一步介紹了實現方式。圖 7 演示了實現可選電容器的示例電路。
圖 7 展示了 PGA849 直接驅動 ADS8860(16 位 SAR ADC)的方框圖。有關詳細的電路設計和信息,請參閱 PGA849 數據表。
該系列器件的輸出級采用與輸入級相互獨立的去耦電源 (LVSS/LVDD)。輸出級電源軌 LVSS/LVDD 可以連接到下游器件(通常為 ADC)的電源軌,以便將 PGA855 輸出電壓限制在 LVSS/LVDD 范圍內,從而保護器件免受過驅損壞。為幫助演示此功能,TI 創建了 PGA85X 輸入和輸出范圍設計計算器,該計算器可在線獲取。

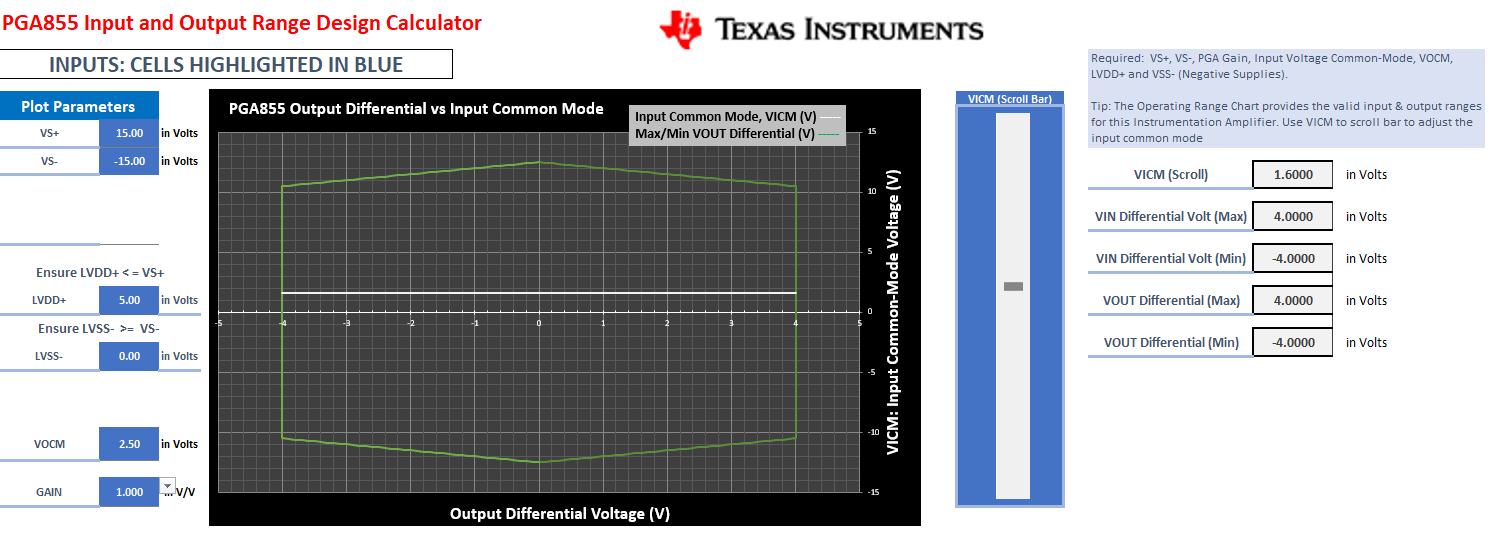

PGA85X 輸入和輸出范圍設計計算器是一種交互式工具,它根據用戶輸入以圖形方式顯示器件的范圍,您可以點擊此處下載。
圖 8 PGA855 輸入和輸出范圍設計計算器| 說明 | 文檔類型 | 鏈接 |
|---|---|---|
| 用于 ADS8900B 20 位 SAR ADC 的 PGA855 ADC 驅動器電路 | 應用示例 | PGA855 數據表 |
| 用于 ADS127L21 24 位 Δ-Σ 的 PGA855 ADC 驅動器電路 | 應用示例 | ADS127L21 數據表 |
| 用于 ADS127L11 24 位 Δ-Σ 的 PGA855 ADC 驅動器電路 | 應用示例 | PGA855 數據表 |
| 用于 ADS8860 16 位 SAR ADC 的 PGA849 ADC 驅動器電路 | 應用示例 | PGA849 數據表 |
| 用于數字萬用表的精密信號鏈參考設計 | 參考設計 | TIDU45 |
| 借助 PGA855 全差分輸出、可編程增益儀表放大器,實現超高的 SNR 性能 | 應用手冊 | SBOA858 |
| PGA85X 輸入和輸出范圍設計計算器 | 計算器工具 | Excel |
| INA851 輸入和輸出范圍設計計算器 | 計算器工具 |
下載 Excel 文件 |
| 器件型號 (1) | 最大工作電壓 | 輸出類型 | 配套 ADC | 說明 |
|---|---|---|---|---|
| PGA855 | 36V | 差分 | ADS89x0BADS127Lx1 | 低噪聲、寬帶寬、全差分輸出可編程增益儀表放大器 |
| PGA849 | 36V | 單端 | ADS886x | 單端、低噪聲、高帶寬、可編程增益儀表放大器 |
| INA851 | 36V | 差分 | ADS127Lx1 | 具有低噪聲 (3.2nV/√Hz)、高速 (22MHz) 和 OVP (±40V) 的全差分儀表放大器 |
| INA849 | 36V | 單端 | ADS8588S | 單端、超低噪聲 (1nV/√Hz)、高速(28MHz、35V/μs)、精密 (35μV) 儀表放大器 |
| INA848 | 36V | 單端 | ADS8588S | 具有 2000 固定增益的超低噪聲、高帶寬儀表放大器 |
