ZHCT440 November 2023 AM2634
利用功能安全合規型產品、文檔、軟件和支持，可簡化 ISO 26262 和 IEC 61508 認證流程。Arm? Cortex?-R MCU 經過 TüV SüD 獨立評估和認證，系統功能高達 ASIL D 和 SIL 3 等級，可幫助您打造需要功能安全的汽車和工業應用。
Arm Cortex-R 功能安全產品/服務的亮點包括：
- 器件架構助力實現功能安全
- 文檔支持客戶在系統級別進行安全評估
- 經認證的軟件庫助力實施安全機制
AM263x 安全機制安全機制通過檢測潛在的危險故障進而幫助將系統置于安全狀態，在系統的整體安全性中發揮著關鍵作用。Arm Cortex-R MCU 擁有由 TüV SüD 針對 MCU 有效性定義并獨立評估的 400 多種內置安全機制，可提供所需的診斷覆蓋率，以滿足 ASIL-B 或 ASIL-D 和 SIL-2 或 SIL-3 的元件級硬件完整性要求。功能安全手冊提供了有關安全機制的詳細信息，以及實現元件之間不干擾和避免相關故障的技術。這可幫助客戶開發符合 ASIL D 和 SIL 3 標準的系統。可調的失效模式、影響和診斷分析 (FMEDA) 提供了更高的靈活性，支持使用封裝時基故障 (FIT) 估算、產品功能定制、安全機制定制和定制診斷等功能來定制和計算硬件指標，從而使客戶能夠根據自己的應用特定需求調整 FMEDA。
通過視頻培訓了解有關 FMEDA 調優的更多信息：FMEDA 的基礎知識 和可調 FMEDA 簡介
| 主要安全特性 | AM263x | AM243x | TMS570、RM4x |
|---|---|---|---|
| 硬件完整性 | ASIL-D、SIL-3 | SIL-2 | ASIL-D、SIL-3 |
| 系統功能 | ASIL-D、SIL-3 | SIL-3 | ASIL-D、SIL-3 |
| 符合標準的開發流程（汽車標準為 ISO 26262，工業標準為 IEC 61508，或兩者兼而有之） | ASIL-D、SIL-3 | SIL-3 | ASIL-D、SIL-3 |
| 鎖步 | ? | X | ? |
| 存儲器奇偶校驗 | ? | ? | ? |
| 存儲器 ECC | ? | ? | ? |
| 存儲器 BIST | ? | ? | ? |
| 內存保護單元 | ? | ? | ? |
| 錯誤信令模塊 | ? | ? | ? |
| 具有獨立時鐘的窗口化看門狗計時器 | ? | ? | ? |
| 防火墻、電壓、溫度和時鐘監控器 | ? | ? | ? |
| 硬件 CRC 加速 | ? | ? | ? |
| 硬件 BIST (HWBIST)：永久性故障覆蓋率大于 90% | ? | ? | ? |
| 冗余且獨立的 ADC、PWM 模塊 | ? | ? | ? |
| 安全手冊：詳細的產品概述、功能和限制、TI 開發流程、安全元件和安全診斷 | 申請權限 | 即將推出 | TMS570LSx RM44x |
| 認證 | 汽車 工業 |
即將推出 | TMS570LSx RM44x |
| 安全配套資料 | 說明 |
|---|---|
| 開發流程證書 硬件 | 軟件 |
TüV SüD 功能安全硬件流程和功能安全軟件開發證書 |
| ARM Cortex-R 安全包 | 應要求提供并需要簽訂保密協議。該包中包含以下元素：
|
| 軟件診斷庫 SDL 認證 |
演示安全特性和機制的模塊和示例庫。示例包括 CPU、內存、時鐘或看門狗、HWBIST 等。 |
| MCAL | 微控制器抽象層 (MCAL) – 符合汽車開放系統架構 (AUTOSAR) 標準的驅動程序 |
| 編譯器鑒定套件 | 將客戶用例的編譯器覆蓋率與 TI 編譯器版本驗證的覆蓋率進行比較 |
| 安全認證的 RTOS | 預先認證的安全實時操作系統 (RTOS) 選項包括：
|
先進電源轉換系統示例

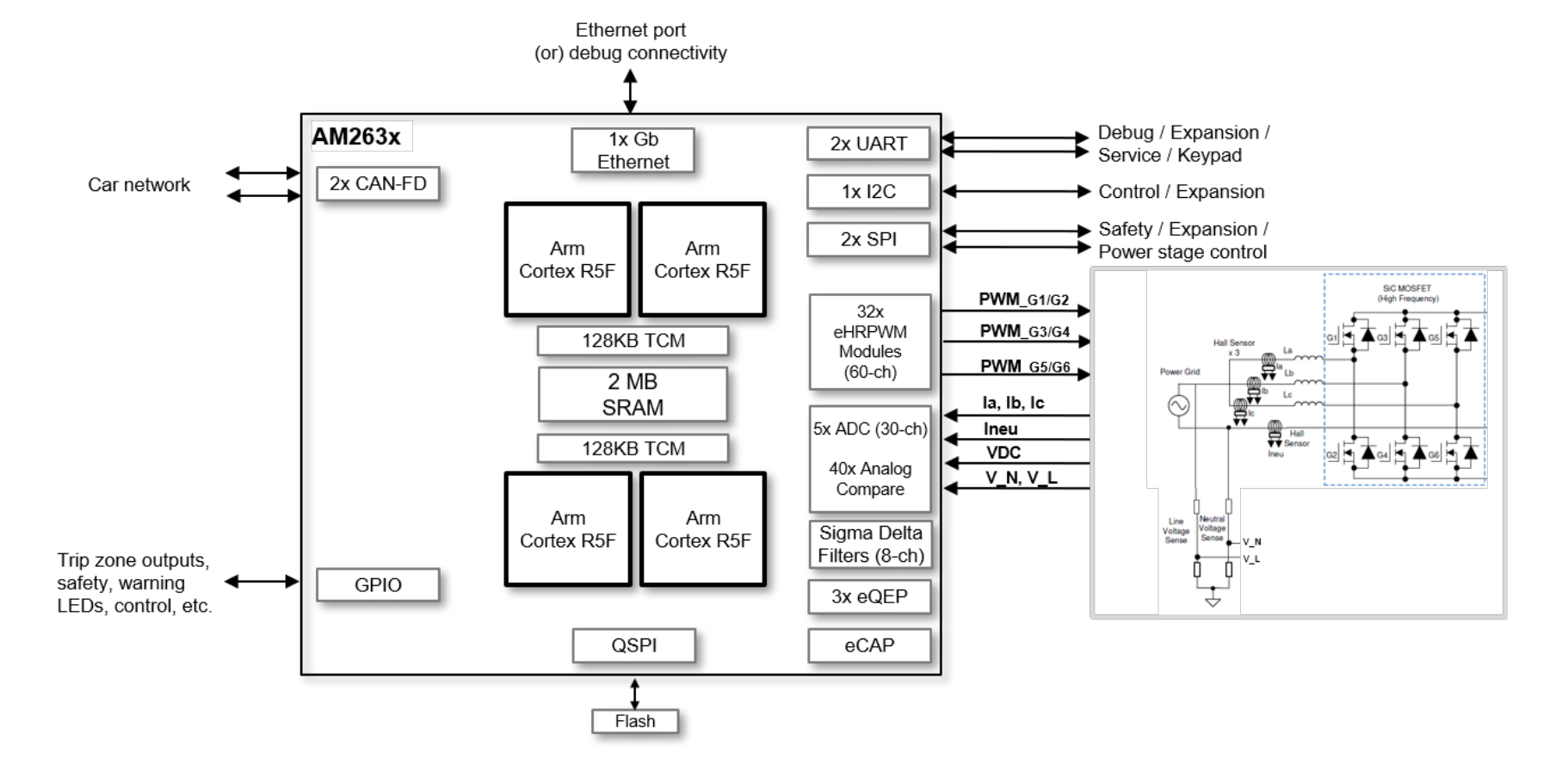

先進電源轉換用例的系統方框圖，其中顯示了可實現的可能接口。與外設之間的數據流，數據在 OCRAM 或 R5F TCM 中開始或結束。由于延遲要求，許多數據駐留在 TCM 中。
更復雜的 AM263x 電源控制用例將涉及跨 R5F 對處理進行分區，并確保時間關鍵型代碼和數據可以放入 TCM 中。必須滿足 ADC、CMPSS 和 PWM 傳輸的敏感延遲。
SPI、UART 和 I2C 等其他接口可用于方框圖中所述的用途。GPIO 主要用于跳閘區域輸出以及其他檢測和控制用途。
