ZHCAFT4 October 2025 TAS2120
針對 TAS2120 和 TAS2320 上 18dBV 的模擬增益配置了參考共享升壓系統。有關此硬件實現的原理圖和 PCB 設計信息,請參閱 參考共享升壓系統。
圖 3-1 顯示使用此設置獲得的失真和輸出功率性能。這表明當只有一個放大器驅動揚聲器時,未失真的輸出會更高,而同時以相同強度驅動兩個揚聲器可以將總功率分配到每個通道上。

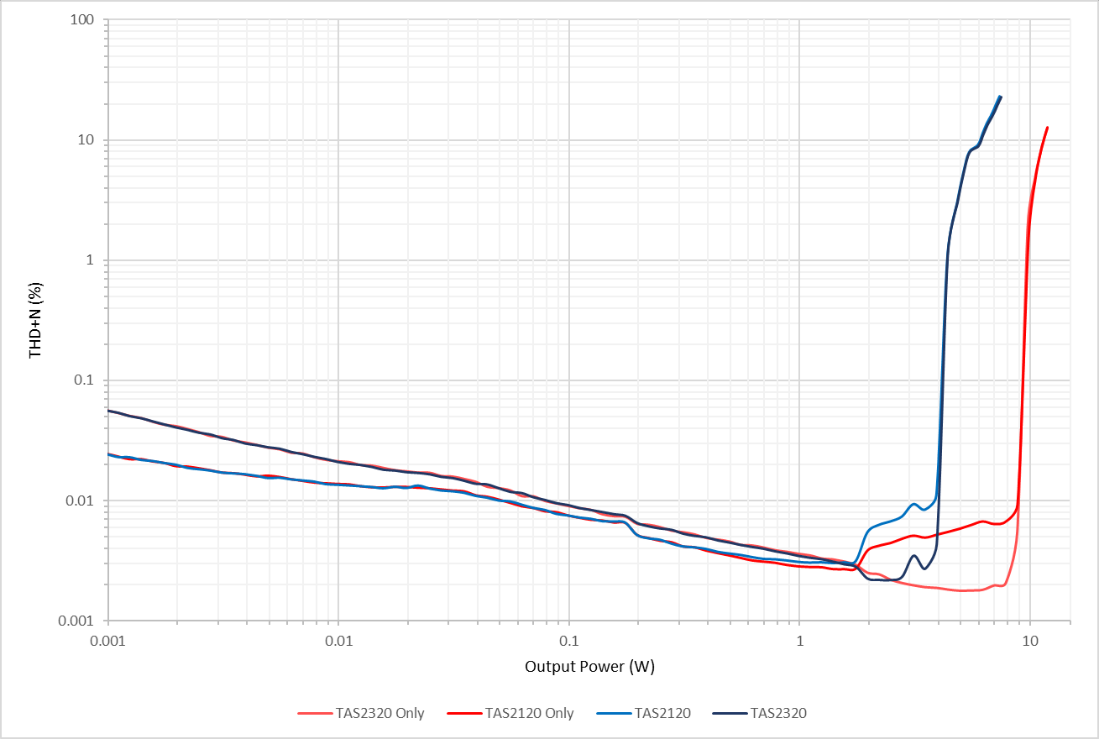

圖 3-1 THD+N 與 Pout 共享升壓性能間的關系 (4Ω)
