2.3 使用降壓穩壓器生成負電源
與逆變器穩壓器相比，市場上的逆變器轉換器數量較少。這意味著設計人員可能無法找到合適的逆變器轉換器來滿足多樣化的特定要求，例如大輸入電壓或更大的輸出電流。在這種情況下，設計人員可以通過重新配置普通的降壓穩壓器來構建逆變器穩壓器。圖 2-6 展示了降壓拓?fù)浜湍孀兤魍負?。設計人員可以看到，降壓穩壓器和逆變器之間的拓?fù)渫耆嗤?，唯一的區別是電感器的一端接地，且低端 MOSFET 作為輸出端。這意味著通過重新配置，降壓穩壓器可配置為逆變器轉換器。圖 2-7 展示了如何使用傳統 LMR33640 降壓穩壓器構建逆變器轉換器。
圖 2-6 降壓轉換器拓?fù)渑c逆變器降壓/升壓轉換器拓?fù)?/span>連接更改如以下列表中所示：
- 將降壓正輸出重新分配為系統接地。
- 將降壓穩壓器接地節點重新分配為負輸出電壓節點。
- 正輸入保持不變。
- 反饋輸入端始終以穩壓器芯片的 GND 為基準。
通過遵循前面提到的四個規則，設計人員可以使用任意降壓穩壓器來構建逆變器轉換器，以滿足特定應用的要求。

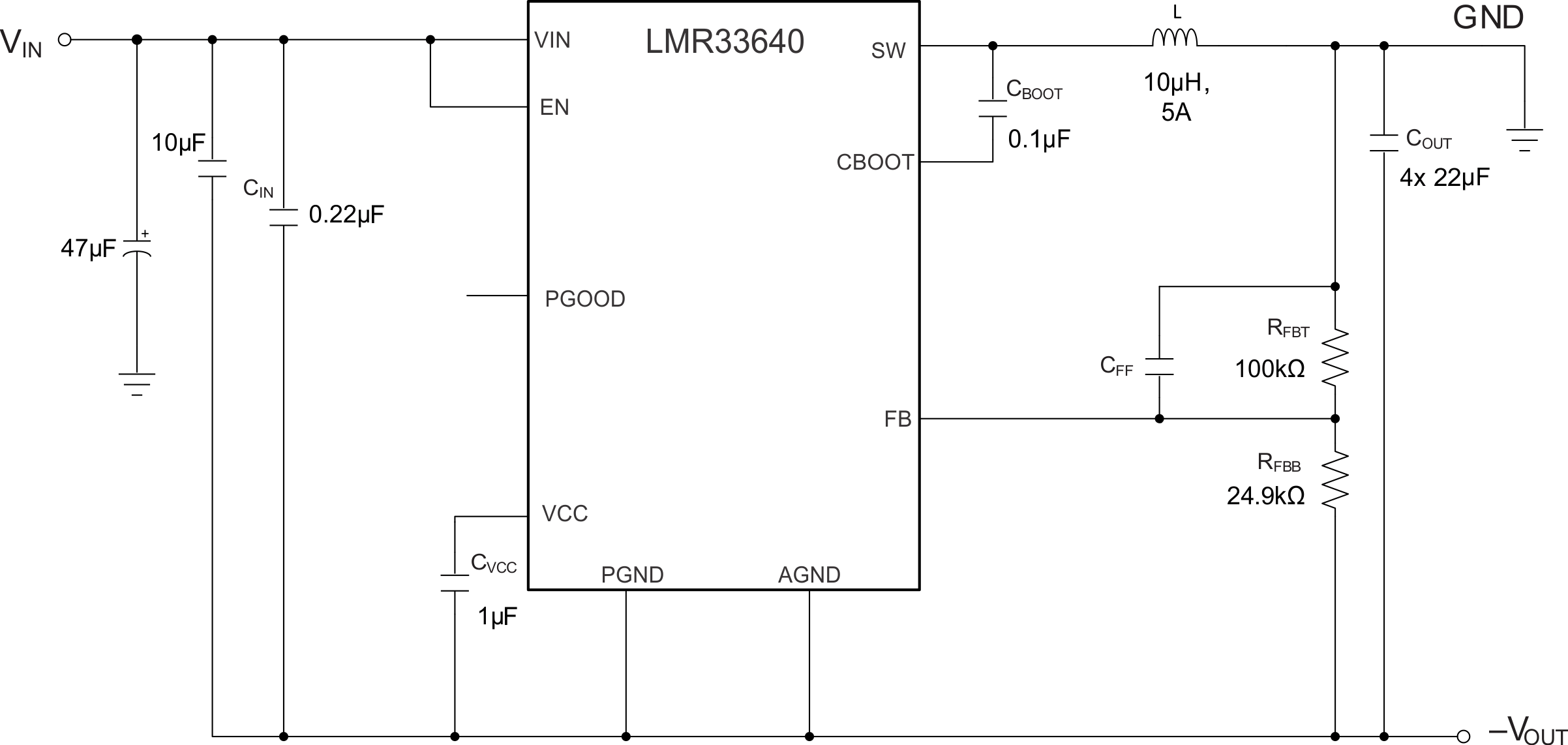

圖 2-7 基于 LMR33640 的逆變器降壓/升壓轉換器設計人員在實際設計過程中還需注意以下列表。
- 現在，降壓穩壓器中 MOSFET 的最大可承受電壓需要大于 Vin-Voutput。
- 電感器的飽和電流需大于 1.2Io(1+Vo/(Vin × ?))
- 輸出電壓的設定方式與降壓穩壓器相同，但需注意參考電壓始終以芯片的 GND 為基準。輸出電壓如 方程式 7 所示
方程式 7.
