目標:保護 ±10V 輸出信號免受持續 ±32V 過壓連接的影響,適用于帶反饋檢測引腳的輸出緩沖器的數模轉換器 (DAC)。
該電路設計描述了用于精密 DAC 輸出的過壓保護電路。該電路可保護 DAC 輸出免受高于最大電源電壓和低于最小電源電壓的持續過壓的影響。在帶有正向正檢測引腳的器件中,DAC 輸出緩沖器包含在器件內,可對輸出緩沖器的正向檢測反饋引腳進行引腳訪問。過壓保護電路由以下部分組成:一個配置為單位增益、用于輸出緩沖器反饋檢測引腳的帶輸入保護的運算放大器,一個用于保護輸出的電子保險絲 (eFuse),以及一個可選的瞬態電壓抑制 (TVS) 二極管。當 DAC 工作電壓 ±15V 時,輸出受到 ±32V 或更高保護,而不會損壞 DAC 和保護電路。這種類型的保護電路緩沖器可用于許多工業工廠自動化和控制應用。如果輸出端在可編程邏輯控制器 (PLC) 等輸出端子上遇到因接線錯誤而導致的過壓事件,該電路會特別實用。


過壓保護反饋緩沖器通過 PSpice? 進行仿真。首先、使用脈沖電壓源作為 DAC 來模擬緩沖器的傳遞函數。反饋緩沖器的輸入從 –10V 斜升至 +10V,顯示了 DAC 的整個輸出范圍。另一個 OPA206 用作 DAC 輸出緩沖器的模型。OPA206 的電流限制為 25mA,這是對 DAC8760 的近似模擬。該電流限制將在后續仿真中使用。

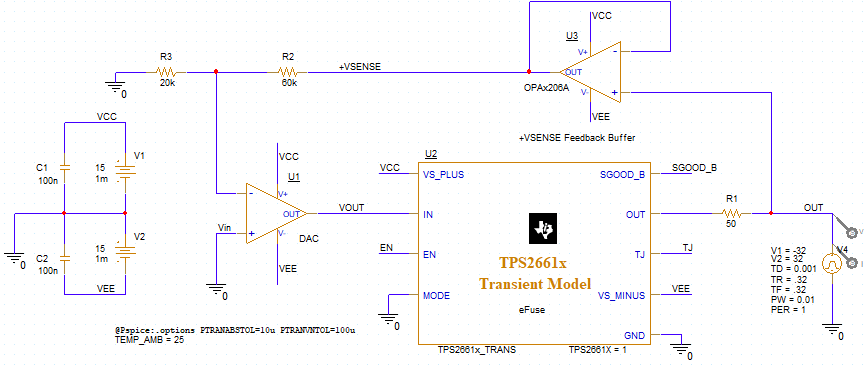

圖左側的運算放大器和電阻器網絡代表電壓 DAC 的輸出和反饋。標記為 +VSENSE 和 VOUT 的節點是 DAC8760 的引腳。
從緩沖器輸入到輸出的傳遞函數源自瞬態仿真。
第二個瞬態仿真顯示了過壓事件期間的電流。

將 DAC 設置為 0V,并在緩沖器輸出端接入一個電壓源,以模擬由接線錯誤導致的過應力事件。電源斜坡模擬從 –32V 到 +32V 的過壓變化過程。

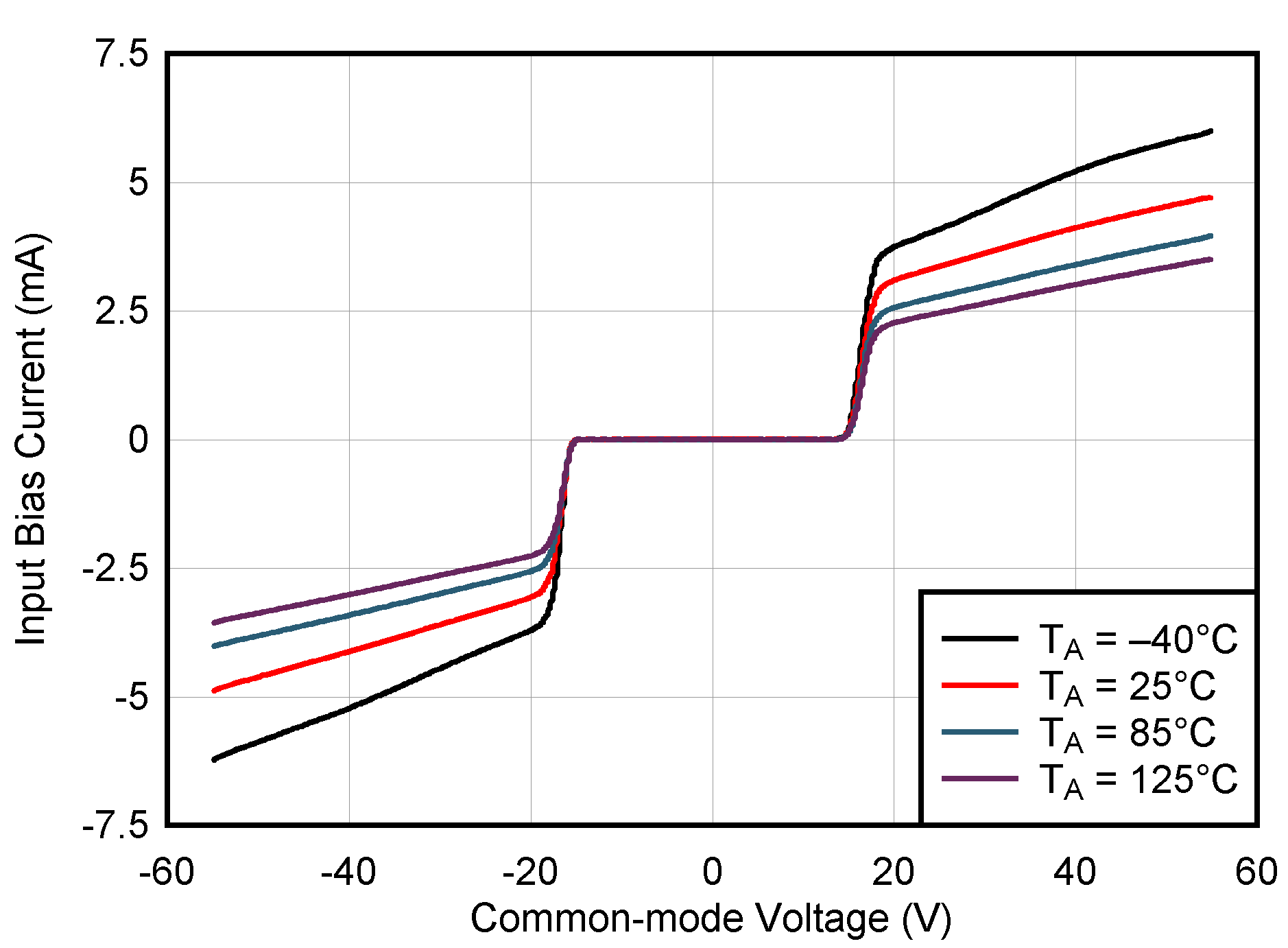

仿真從 –32V 的輸出開始,TPS26611 電子保險絲處于開路狀態,從而防止從 DAC8760 的輸出中獲取任何電流。輸出端的殘余電流來自 OPA206 的輸入端,其集成的輸入保護將電流限制在約 5mA。隨著電壓降低,緩沖器輸出端的電流保持為 5mA。
當電壓升至接近 -15V 的較低電源電壓時,TPS26611 開始從 DAC 輸出端傳導電流。在斜坡電壓的驅動下,DAC 立即達到接近 30mA 的器件短路電流限制。此電流限制低于 TPS26611 的 32mA 電流限制水平,因此電流可以正常傳導。DAC8760 在電流限制下持續工作不會造成損壞。
當斜坡電壓升至 0V 以上時,DAC 的輸出從拉電流變?yōu)楣嚯娏鳌AC 在相反方向被強制進入 30mA 的電流限制狀態。
最后,斜坡電壓上升至高于正電源。由于串聯電阻和輸出電流產生的附加電壓,當斜坡電壓升至 +16V 以上時,電子保險絲會檢測到輸出超出電源電壓。檢測到過壓后,TPS26611 電子保險絲再次斷開,DAC 輸出停止灌入電流。此時,輸出端僅存的電流來自 OPA206 的輸入過壓保護。
運行了類似的仿真,以顯示反向電壓轉換過程。電源斜坡模擬從 +32V 到 -32V 的轉換。仿真從 +32V 的輸出開始,TPS26611 電子保險絲處于開路狀態,從而防止從 DAC8760 的輸出中獲取任何電流。輸出端的電流來自 OPA206 的輸入端。隨著輸出電壓下降,TPS26611 允許 DAC8760 的短路限制電流通過。
當電壓降至 0V 以下時,DAC 的電流輸出從灌電流變?yōu)槔娏?。隨著電壓繼續下降,當輸出電壓降至 -16V 以下時,TPS26611 關閉,電流來自 OPA206 的輸入端。
兩個仿真中均未包含 TVS3301。仿真輸出未超過 ±33V 的保護閾值,該閾值會觸發 TVS 導通。在 32V 的仿真電平下,TVS3301 不會影響保護緩沖器和 DAC 輸出的工作。
過壓保護緩沖器為測試而構建,并連接到 DAC8760EVM 的輸出端。首先,將 DAC 的輸出從 -10V 斜升至 +10V,以驅動反饋緩沖器的輸入。從緩沖器中測得的偏移在整個范圍內小于 10μV。
將 DAC 設置為 0V,然后將輸出連接到一個可變電源。當驅動輸出時,會記錄輸出端的電流。測量開始時,電源電壓為 –32V,可變電源電壓升至 +32V。然后,輸出從 +32V 改回 –32V。此設置與前面所述仿真中的原理圖類似。
在測試中,OPA206 短路電流和輸入保護電流略低于仿真值。TPS26611 電子保險絲的關閉和打開存在遲滯。這種遲滯在疊加正負過壓仿真時可見,源于 TPS26611 輸出端串聯電阻器上的額外電壓。在正常工作狀態下,當 TPS26611 電子保險絲閉合且傳導電流時,若輸出上升并超過任一電源約 1.5V 至 2V,電子保險絲會斷開。測量中,當輸出被強制升至 16.5V 以上或降至 -16.8V 以下時,TPS26611 會關閉。若輸出超出電源電壓,當電壓升至 -15.3V 以上或降至 +15.3V 以下時,TPS26611 會恢復工作。這一現象在兩個過壓仿真中均有體現,二者結合呈現出相同的遲滯特性。該遲滯源于 TPS26611 輸出端串聯電阻器上的附加電壓。
下表顯示了此包含 DAC8760 的應用的示例寄存器映射。此處給出的值適用于在設計說明部分作出的設計選擇。
| 寄存器地址 | 寄存器名稱 | 設置 | 說明 |
|---|---|---|---|
| 0x56 | 復位 | 0x0001 | [15:1] 0x0000:寫入這些位不會導致任何變化 |
| [0] 0b1:對所有寄存器執行軟件復位 | |||
| 0x55 | 控制 | 0x1003 | [15] 0b0:復位時,VOUT 清零并設置為 0V |
| [14] 0b0:未使用 DAC 超量程功能 | |||
| [13] 0b0:未使用外部 RSET 電阻器 | |||
| [12] 0b1:DAC 輸出已使能 | |||
| [11:8] 0b0000:壓擺率時鐘控制(未使用) | |||
| [7:5] 0b0:壓擺率步長(未使用) | |||
| [4] 0b0:壓擺率已禁用 | |||
| [3] 0b0:保留,必須設置為 0 | |||
| [2:0] 0b011:電壓輸出設置為 ±10V 范圍 | |||
| 0x01 | DAC 數據 | 0x8000 | [15:0] 0x8000:設置 DAC 電壓輸出的新值為 0V(DAC 數據的默認設置為 0x0000,在此 DAC 量程下,該值會將 VOUT 設置為 10V) |
下面所示為將初始寄存器值設置到 DAC8760 的偽代碼序列。以下偽代碼將器件設置為一個通道以實現 ±10V 輸出。此處給出的值適用于在設計說明部分作出的設計選擇。
DAC8760 偽代碼示例
1: //SYNTAX: WRITE <REGISTER NAME (Hex code)>, <MSB DATA>, <LSB DATA>
2: //Perform a software reset to the device registers
3: WRITE RESET(0x56), 0x00, 0x01
4: //Set DAC to ±10V range and enable output
5: WRITE CONTROL(0x55),0x10, 0x03
6: //Default output setting is to –10V, set output to 0V
7: WRITE DAC DATA Register(0x01), 0x80, 0x00
