簡介
本應用簡報介紹了 AFE77xxD 收發器在與 SKY66391-12 功率放大器 (PA) 結合使用時的數字預失真 (DPD) 結果。首先，簡要概述了 DPD 的測試設置和收發器配置，然后介紹了兩個不同用例的相鄰信道泄漏比 (ACLR) 測試結果。
AFE77xxD 是一款高性能、多通道收發器，集成了四條直接上變頻發送器鏈、四條直接下變頻接收器鏈、兩條寬帶射頻采樣數字化輔助鏈（反饋路徑）和用于 PA 線性化的低功耗數字預失真 (DPD) 引擎。
SKY66391-12 PA 是一款高效功率放大器，廣泛應用于無線基礎設施和通信設備。
測試條件和設置
圖 1 測試設置的方框圖注： 本報告中發布的測量是使用 TI 的測試設置針對單個 PA 進行的。由于器件間的差異，DPD 線性化可能會略有不同。PA 供應商可能會發布具有增強效率和線性性能的其他版本的同一 EVM。客戶可以在其 DPD 配置中使用不同的元件，以便進一步適用于最終應用。要重現此 DPD 報告中呈現的結果，必須對元件選型進行評估。
表 1 設置詳細信息
| 參數 | 詳細信息 |
|---|---|
| 前置驅動器放大器和增益塊的增益 (dB) | 19.7 |
| 測試的瞬時帶寬 (IBW) (MHz) | 20、40 |
表 2 功率放大器詳細信息（根據數據表）
| 關鍵屬性 | 值 |
|---|---|
| 功率放大器 | SKY66391-12 （序列號 M141545A_121） |
| 工作頻率范圍 (MHz) | 1800 – 1900 |
| 額定輸出功率 (dBm) | 28 |
| 增益 (dB) | 36（35.9 基于序列號） |
| 效率 (%) | 34.5%（32.3% 基于序列號） |
| 電源電壓 (VDS) | 5 |
注： AFE77xxD 器件通過 TI 的 Latte 軟件進行配置，該軟件可對 AFE 進行編程并將其集成到系統或終端設備中，以便實現更加個性化的收發器設置。客戶可對 AFE 配置進行適度控制，具體取決于基于多個參數（例如 PA 類型、頻率范圍、PA 增益和帶寬）的給定用例?？稍诓桓南到y(tǒng)硬件的情況下靈活調整這些參數，從而進一步簡化系統集成過程。
5G 新無線電 (NR) 是無線通信中的標準信號，在本報告中用于以下測試。
測試用例 1：
表 3 測試條件 - 具有 1.8425GHz 中心頻率、8.5dB PAR 的 20MHz 信號；測試信號 TM3.1a FDD
| 參數 | 值 |
|---|---|
| TX 接口速率 (MSPS) | 61.44 |
| DPD 速率 (MSPS) | 122.88 |

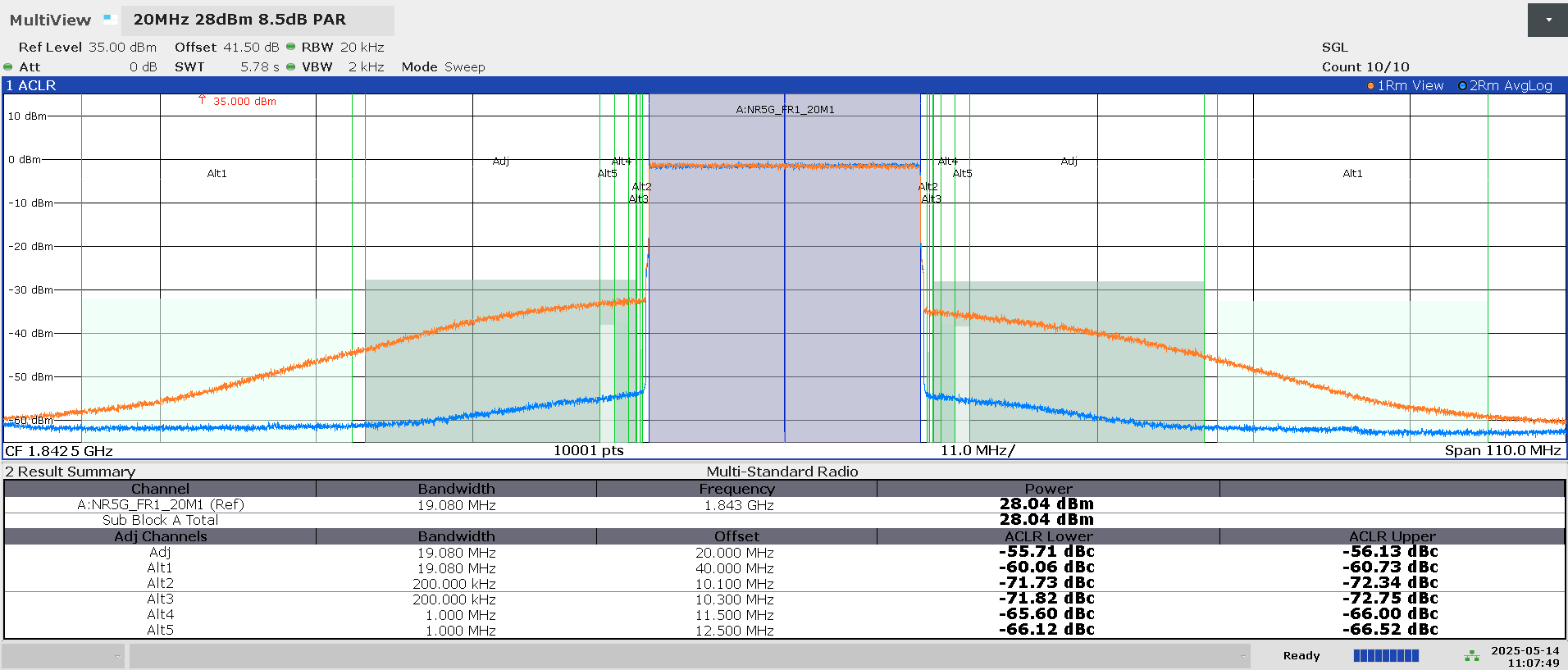

圖 2 情況 1：啟用 DPD 之前（橙色）和之后（藍色）的 ACLR 圖表 4 案例 1 ACLR 匯總
| 參數 | PA 輸出功率 (dBm) | 相鄰功率下限 (dBc) | 相鄰功率上限 (dBc) | 交替功率下限 (dBc) | 交替功率上限 (dBc) | PA 效率 (%) |
|---|---|---|---|---|---|---|
| 不具有 DPD | 28 | -34.2 | -37.0 | -48.6 | -50.3 | — |
| 具有 DPD | 28 | -55.7 | -56.1 | -60.0 | -60.7 | 32.2 |
測試案例 2
表 5 測試條件 - 具有 1.8425GHz 中心頻率、8.5dB PAR 的 2x20MHz 信號；測試信號 TM3.1a FDD
| 參數 | 值 |
|---|---|
| TX 接口速率 (MSPS) | 61.44 |
| DPD 速率 (MSPS) | 163.84 |

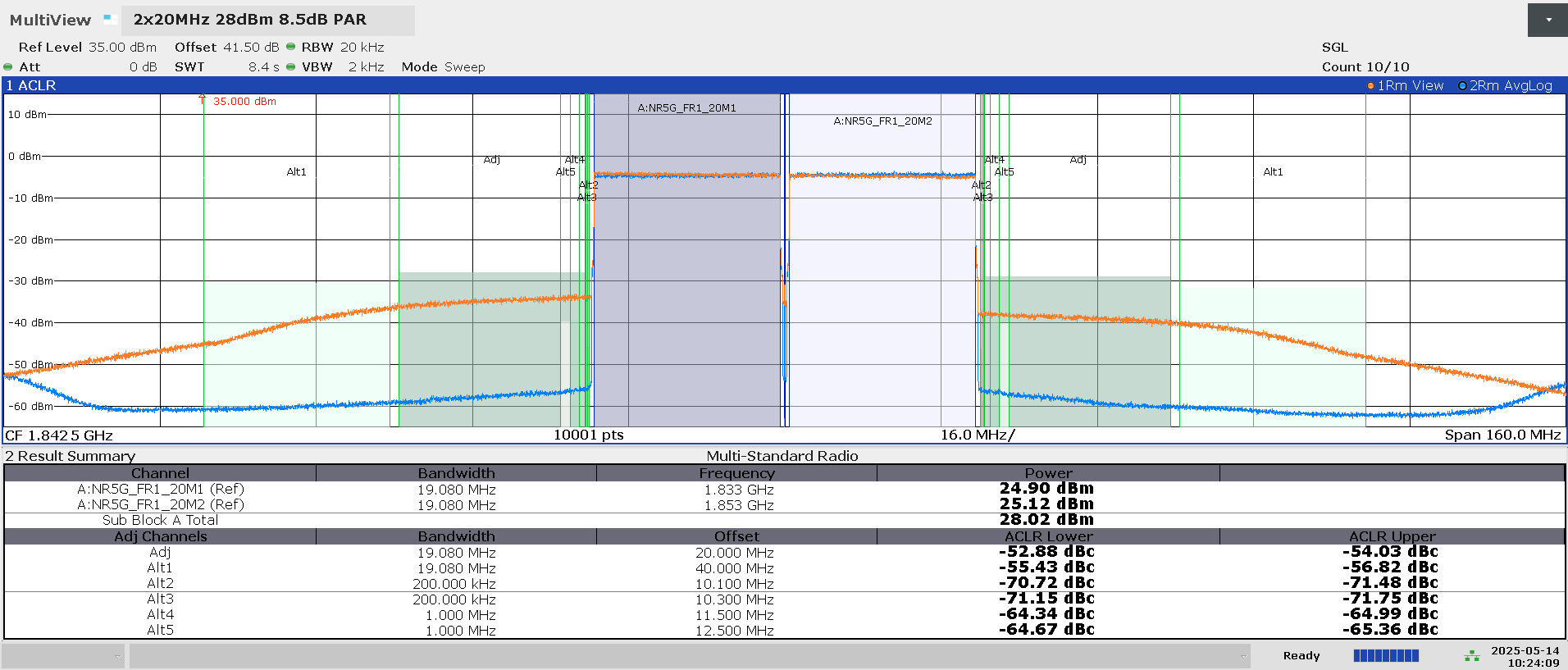

圖 3 情況 2：啟用 DPD 之前（橙色）和之后（藍色）的 ACLR 圖表 6 案例 2 ACLR 匯總
| 參數 | PA 輸出功率 (dBm) | 相鄰功率下限 (dBc) | 相鄰功率上限 (dBc) | 交替功率下限 (dBc) | 交替功率上限 (dBc) | PA 效率 (%) |
|---|---|---|---|---|---|---|
| 不具有 DPD | 28 | -30.4 | -34.0 | -35.2 | -38.1 | — |
| 具有 DPD | 28 | -52.8 | -54.0 | -55.4 | -56.8 | 32.2 |
總結
表 7 和 表 8 總結了兩個測試用例的測試條件和用例結果。
表 7 測試案例匯總
| 測試 | 中心頻率 | 信號帶寬 | 電源 | PAR | VDS |
|---|---|---|---|---|---|
| 案例 1 | 1.8425GHz | 20MHz | 28dBm | 8.5dB | 5V |
| 案例 2 | 1.8425GHz | 3x20MHz | 28dBm | 8.5dB | 5V |
表 8 DPD 性能結果匯總
| 測試 | PA 輸出功率 | 相鄰功率下限 | 相鄰功率上限 | 交替功率下限 | 交替功率上限 | PA 效率 |
|---|---|---|---|---|---|---|
| 案例 1 | 28dBm | –55.7dBc | –56.1dBc | –60.0dBc | –60.7dBc | 32.2% |
| 案例 2 | 28dBm | –52.8dBc | –54.0dBc | –55.4dBc | –56.8dBc | 32.2% |
總之，AFE77xxD 通過獨特的 DPD 算法改善了 Skyworks SKY66391-12 PA 的線性化能力，并且與不使用 DPD 的 TX 配置設計相比，降低了功耗。有關包括其他用例的完整 PA 測試報告，請在此處申請訪問權限。
