HEV/EV 應用中的高壓測量

許多不同的 HEV/EV 系統和子系統都需要測量高壓，例如電池接線盒 (BJB)、車載充電器 (OBC) DC/DC 轉換器、牽引逆變器和高壓配電箱 (PDB) 等。

汽車市場尤其是 HEV/EV 應用中最常見的其中一個問題是盡可能開發較為精確、緊湊且經濟高效的系統，這通常意味著硬件設計人員需要減小元件尺寸，甚至選擇引腳數更少的器件，同時保持高性能水平。這不僅適用于模擬元件，還適用于處理元件，例如我們的 C2000? 實時 MCU，也會受到影響。實際上，所選的處理元件及其在系統中的放置也會影響系統設計，使硬件設計人員考慮并決定隔離位置以及要使用的放大元件類型。

圖 1 顯示了使用 C2000 器件中集成的 ADC 轉換器在 HEV/EV 中進行高壓測量的典型電路。

在設計高壓測量電路時，電阻分壓器通常是要考慮的第一個元件。它的主要功能是將總線電壓降至適合測量鏈中的下一個元件放大器的水平。根據電阻器的工作電壓，設計人員需要使用多個串聯的電阻器，形成一個如示例中所示的電阻梯。

電阻器

傳統的分立式方法通常涉及使用體積龐大且價格昂貴的高壓厚膜電阻器或一長串標準的盒裝公式電阻器，這是一個更經濟高效的選項，但需要在電路板上留出很多空間。然而，這些電阻器通常具有顯著的缺點，包括成本高昂、體積龐大以及潛在的精度誤差。

作為測量鏈中的第一個元件，并且鑒于信號稍后被放大，盡可能減小該級的誤差至關重要。電阻分壓器可以占到測量鏈中總誤差的三分之二，這主要是由于容差、溫度漂移、電阻器不匹配和老化所致。新的 RES60A-Q1 系列使設計人員能夠克服這些挑戰。

RES60A-Q1 是一款高壓匹配電阻分壓器，其 HVIN 和 LVIN 引腳之間最高支持 1400V，可提供高精度、低漂移和各種標稱比率 (210:1、310: 1、410:1、500:1、610:1、1000:1)，從而在老化和溫度范圍內精確按比例降低電壓。

RES60A-Q1 系列器件提供高壓功能，支持設計人員將這些器件直接連接到高壓總線。通過使用多個具有不同標稱比率的 RES60A-Q1 器件，設計人員可以測量高壓總線并將其按比例降低至多個更低電壓，從而無需分立式電阻分壓器。

當 RES60A-Q1 器件按比例降低總線電壓后，需要緩沖信號，以便以適當?shù)姆绞津?qū)動 ADC。此外，由于所選的拓?fù)涞脑颍枰M(jìn)行電隔離。在這種情況下，適合使用電壓檢測放大器，因?yàn)樗商峁┍匾木彌_和隔離。

放大器

為了盡可能實現最精確的測量，硬件設計人員現在必須考慮多種因素。增益誤差、失調電壓誤差、溫度漂移、非線性和輸入阻抗等關鍵參數至關重要，需要仔細考慮。

此外，幾個其他重要參數可以為設計人員帶來巨大的好處。其中包括提供的隔離類型（基本或增強型）、放大器輸入類型（AC 或 DC）、輸出配置（差分或單端）以及放大器提供的集成度。通過仔細評估這些因素，設計人員可以優化其設計，并為其特定應用選擇最合適的放大器。

AMC0311D-Q1 是一款高精度隔離式電壓放大器，它具有多種功能，包括 2V 輸入、差分輸出和高達 5KV_RMS（V_ISO持續 60s）的增強型隔離。此外，它還提供固定增益、大于 1GΩ 的高輸入阻抗以及出色的精度和極低的誤差：±0.25% 增益誤差和 ±0.8mV 偏移誤差以及 ±50ppm 增益漂移和 ±10μV/oC 偏移漂移（全部指為最大值）。

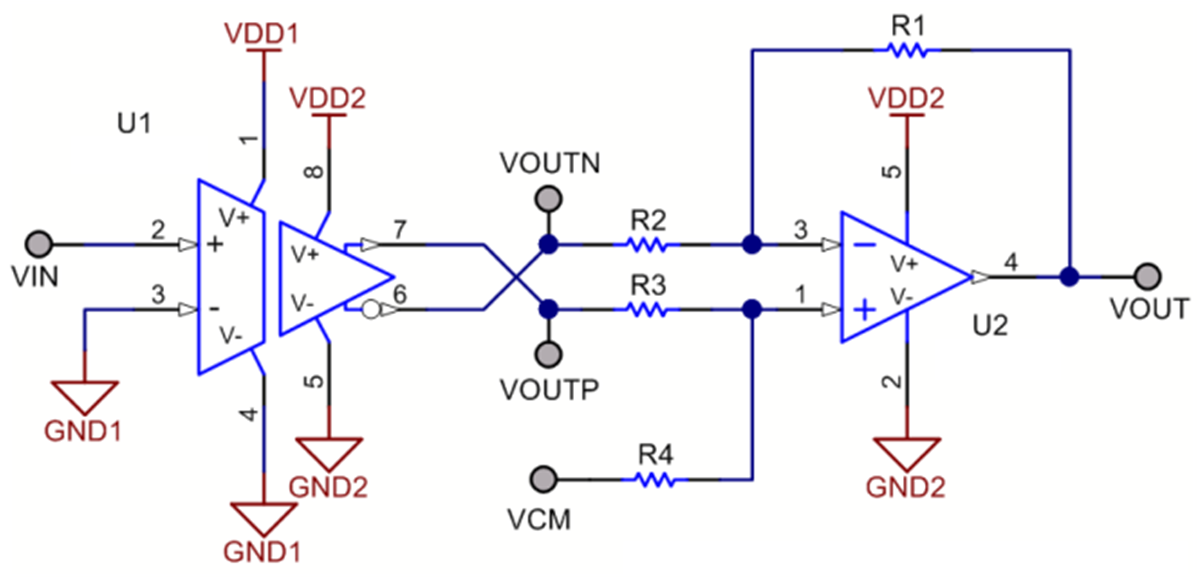

如果處理元件只有單端輸入 ADC 或缺少足夠的輸入引腳，硬件設計人員可以考慮添加一個額外的運算放大器級，將差分輸出信號轉換為單端信號，從而通過單個引腳向處理元件提供測量結果。

OPA388-Q1 是一款高精度軌到軌輸入和輸出 (RRIO) 放大器，具有高帶寬 (10MHz)、零交叉和零漂移 (±0.005μV/oC) 功能，強烈推薦用于此類功能。

然而，AMC0311S-Q1 現在提供與 AMC0311D-Q1 類似的優勢，包括 ±0.25% 增益誤差和 ±1mV 偏移誤差以及 ±50ppm 增益漂移和±30μV/oC 偏移漂移（全部指定為最大值），但它具有單端輸出配置的額外優勢，無需使用上述第二個放大器級。

設計更精確、更緊湊的系統的重要性確實正在成為 HEV/EV 的一種趨勢，因此，設計人員可以實現的集成度越高越好。

我們的最新產品開發和產品系列中新增的放大器使設計人員能夠克服最嚴格的空間限制，并滿足最嚴苛的系統集成度。

AMC3330-Q1 是一款 ±1V 輸入、增強型隔離放大器，額定值為 4.25KV_RMS（V_ISO 持續 60s），專為利用差分輸出進行精密測量而設計。它提供高精確度，具有 0.2% 增益誤差、±0.3mV 偏移誤差以及低漂移、±45ppm/oC 增益漂移、±4μV/oC 偏移漂移（全部指定為最大值）。此外，該器件還具有集成的隔離式 DC-DC 轉換器，實現在低側由 3.3V 或 5V 電源供電進行單個電源操作。

AMC3330-Q1 與先前討論的 RES60A-Q1 匹配電阻器器件相結合可準確執行測量功能，并為應用的次級側或低壓域提供隔離式 DC-DC 電源。

另一方面，AMC0381D-Q1 是一款精密高壓 DC 放大器，具有多種特性，包括固定增益、高達 5KV_RMS 的增強型電隔離（V_ISO 持續 60s）以及差分輸出。該器件可提供高精確度，輸入阻抗高，誤差和漂移低。具體而言，它提供 ±0.25% 衰減和 ±1.5mV 偏移誤差以及 ±40ppm 衰減和 ±20μV/oC 偏移漂移（全部指定為最大值）。此外，該器件還具有集成的電阻分壓器，可直接連接至輸入范圍選項為 600V、1000V 或 1600V 的高壓 DC 電源。

圖 1 展示了使用我們產品系列中具有集成式模數轉換器 (ADC) 的 C2000 器件的典型電壓測量電路，但是，還有其他基于 Δ-Σ 調制器的有用拓?fù)淇梢詾樵O(shè)計帶來額外的好處，例如更高的抗噪性能。另一文檔中介紹了此主題。

數字隔離器

我們的 C2000 器件提供各種通信接口，SPI 和 CAN 可能是 HEV/EV 應用中最常用的接口。為了驗證不同電壓域中的處理元件之間的信號可靠傳輸，對這些通信總線進行適當隔離至關重要。

隔離器是一種具有高壓隔離柵的電子器件，它作為發送器 (Tx) 將信號從隔離柵的一側傳輸?shù)礁綦x柵的另一側，而在另一側它作為接收器 (Rx) 恢復信號并將其轉換為數字電平。

ISO6741-Q1 是一款高性能四通道 (3/1) 數字隔離器，專為成本敏感型應用而設計。它需要高達 5000V_RMS 的隔離額定值，適合隔離 SPI 通信總線。

如果位于不同電源域中的多個 C2000 器件通過 CAN 總線相互通信，設計人員還需要隔離總線。

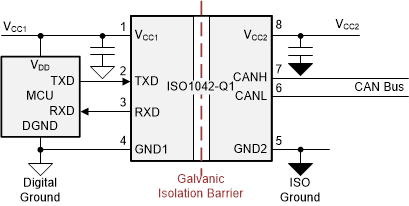

ISO1042-Q1 是一款電隔離 CAN 收發器，支持 CAN FD 模式 (5Mbps)，可承受 5000V_RMS 的電壓，并提供 ±30V 共模范圍和 ±70V DC 總線故障保護。

隔離式電源

在高壓域中進行測量時，設計人員通常需要隔離式電源來偏置次級側的其余元件。我們最新的產品組合新增產品提供高度集成的器件，它們具有各種優點和設計靈活性更高，非常適合替代傳統反激式轉換器。

UCC33421-Q1 是一款具有集成變壓器的新 DC-DC 電源模塊，可提供 1.5W 輸出功率，同時提供 5KV_RMS 隔離額定值，支持低 EMI 并提供出色的負載調整 (0.5%)。該器件需要少量的外部元件，可創建非常緊湊且高功率密度的系統解決方案。

集成模塊偏置電源接受 4.5V 至 5.5V 的輸入電壓范圍，并提供 5.0V 穩壓輸出，可選擇高達 5.5V 的余量，使設計人員能夠在系統中輕松實現隔離式負載點 (POL)。

此系列還包括具有較低輸入和輸出電壓 (3.3V) 的選項以及 3KV_RMS 隔離額定值變體，例如 UCC33420-Q1。
