為了避免 節 3.1 中提到的問題，TI 的電子保險絲器件采用了一種新的過流保護方法。這些電子保險絲器件取決于系統總電流，而不是各個器件的電流。所有 IMON 引腳都連接到 R_{IMON_eq} 以設置系統總電流，如 圖 3-2 所示。這消除了因器件和路徑之間不匹配而導致過流閾值降低的問題。

將系統跳閘閾值保持在高于系統最大電流可避免不必要的電子保險絲跳閘。然而，如 表 3-2 所示，通過電子保險絲的電流分配是不均勻的。eFuse_1 繼續承載比電子保險絲工作電流更高的電流。

圖 3-2 并聯連接且具有通用過流限制的電子保險絲器件支持 80A 負載電流

為了評估性能，負載電流以 2A 的步長增加，如 圖 3-3 所示。由于路徑電阻不匹配，可以看到電子保險絲承載的電流分配不均勻。在 圖 3-3 中，每個電子保險絲的電流都保持在較高水平，因此器件不會進入 ACS 狀態。

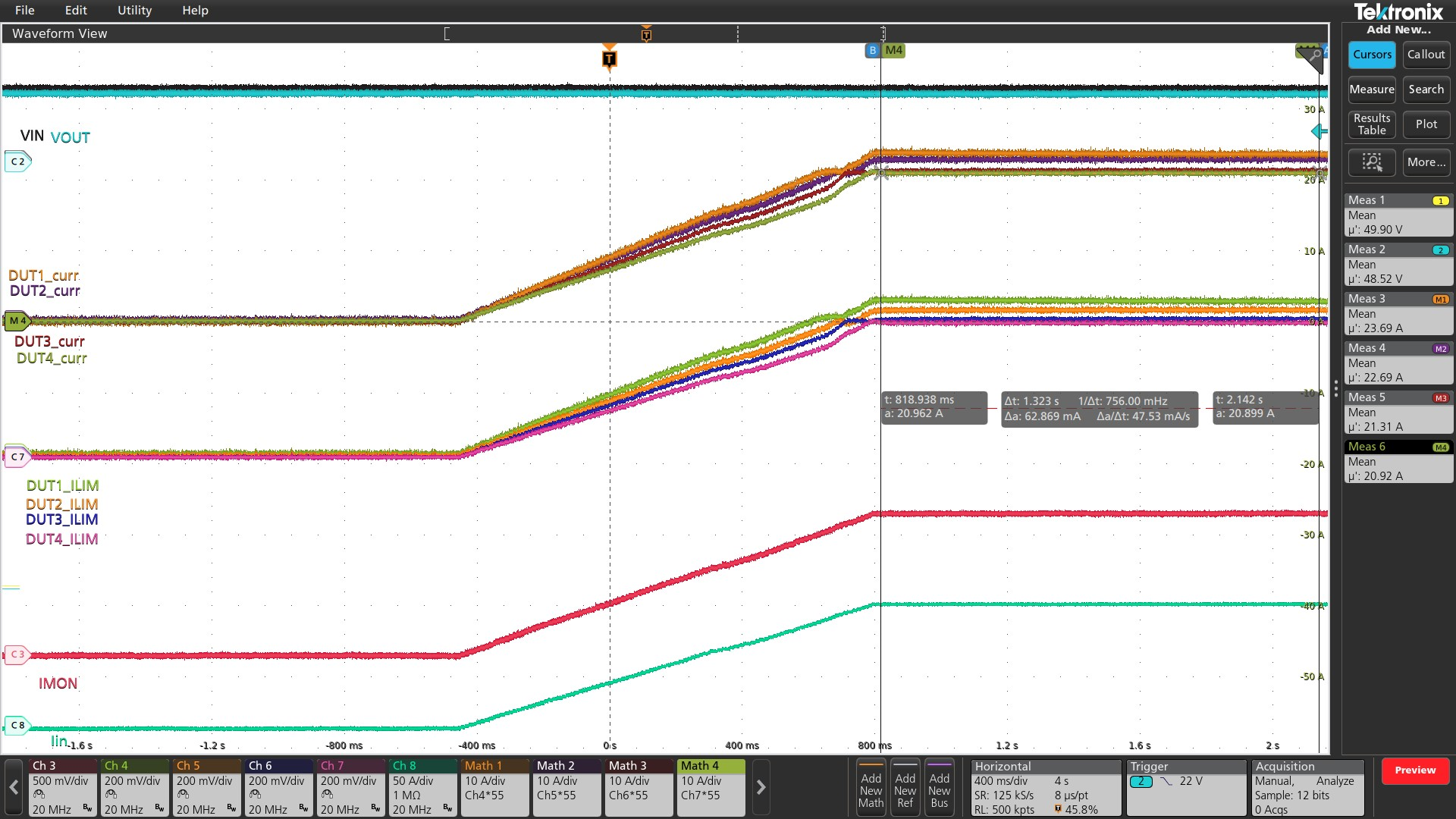

圖 3-3 四個無 ACS 的電子保險絲之間的均流

局限性

電子保險絲之間的不均流

當電子保險絲器件以最大額定電流運行時，各個電子保險絲之間的電流分布不均會導致不同的應力水平。那些承載較高電流的電子保險絲器件面臨更大的熱應力和電應力。這可能會導致過早失效、過熱和劣化，甚至可能超過 PCB 布線或過孔中的額定電流。因此，系統可靠性降低，維護成本增加，并且可能會發生系統停機，從而最終縮短 PCB 的使用壽命。
