ZHCAF80A April 2025 – September 2025 CDC6C-Q1
3 CISPR-25
CISPR-25 是關于 EMI 的汽車標準。四根獨立天線用于覆蓋 150kHz 至 6GHz 的頻率范圍。
表 3-1 CISPR-25 天線入頻率范圍
| 天線 | 頻率范圍 |
|---|---|
| 單極 | 150kHz 至 30MHz |
| 雙錐 | 30MHz 至 200MHz |
| 對數周期 | 200MHz 至 1GHz |
| 喇叭 | 1GHz 至 6GHz |
在天線組距離電源線中心 1 米時，以 dBuV/m 為單位來測量 EMI 雜散。
CISPR-25 限值由認證級別定義，1 級要求最不嚴格，5 級要求最嚴格。該測試報告中指定的所有限值均為 5 級。
允許的最大 EMI 影響限制特定于各個頻段。例如，電視頻帶 1 的 5 級最大峰值限制為 34dBuV/m，而模擬 UHF 的 5 級最大峰值限制為 38dBuV/m。
接地平面在導電工作臺和系統之間共享。

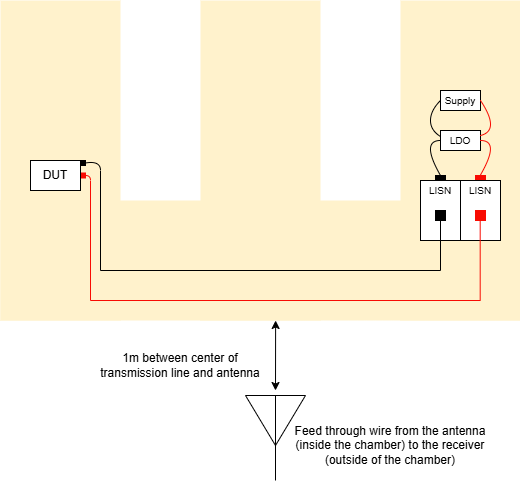

圖 3-1 CISPR 設置圖

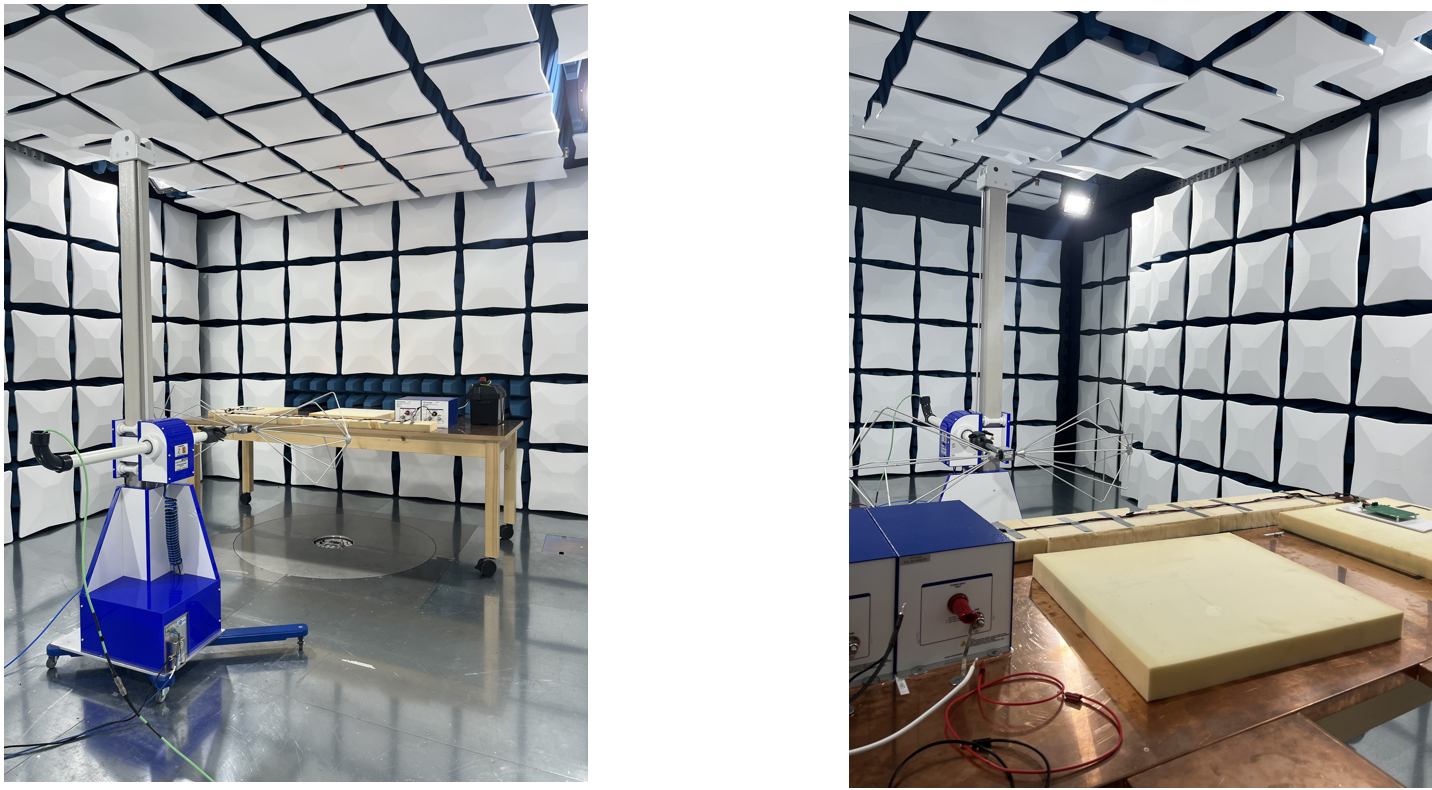

圖 3-2 CISPR-25 測試室設置
