4 ADC 的集成 DDC 的功能

隨著縮小 IC 工藝幾何尺寸的能力日漸成熟，我們現在可以設計出高速 (MSPS) 且具有豐富數字功能的 ADC，它們與當前市場上的 GSPS 轉換器類似。數字降壓轉換器 (DDC) 是這些新增數字功能不可或缺的一部分，用戶借此能夠以多種方式改進數字后端處理。通過適當?shù)念l率規劃（具體可參閱 FREQ-DDC-FILTER-CALC 射頻采樣頻率規劃器、模擬濾波器和 DDC Excel? 計算器），用戶可以對信號進行采樣，在 ADC 中運用集成 DDC，并僅以數字方式移動部分相關帶寬，而幾乎不需要進行模擬濾波。

例如，使用 ADC3669 16 位 500MSPS ADC 時，我們可以將 ADC 配置為僅對部分頻帶采樣（如 圖 4-1中所述），以便將 HD2 和 HD3 諧波排除在頻帶外。第一個示例顯示了 ADC 處于 DDC 旁路模式時未抽取的信號。忽略突出顯示的區域后，可以看到不需要的諧波也包括在了頻帶內，而這會對 ADC 動態范圍性能產生負面影響。

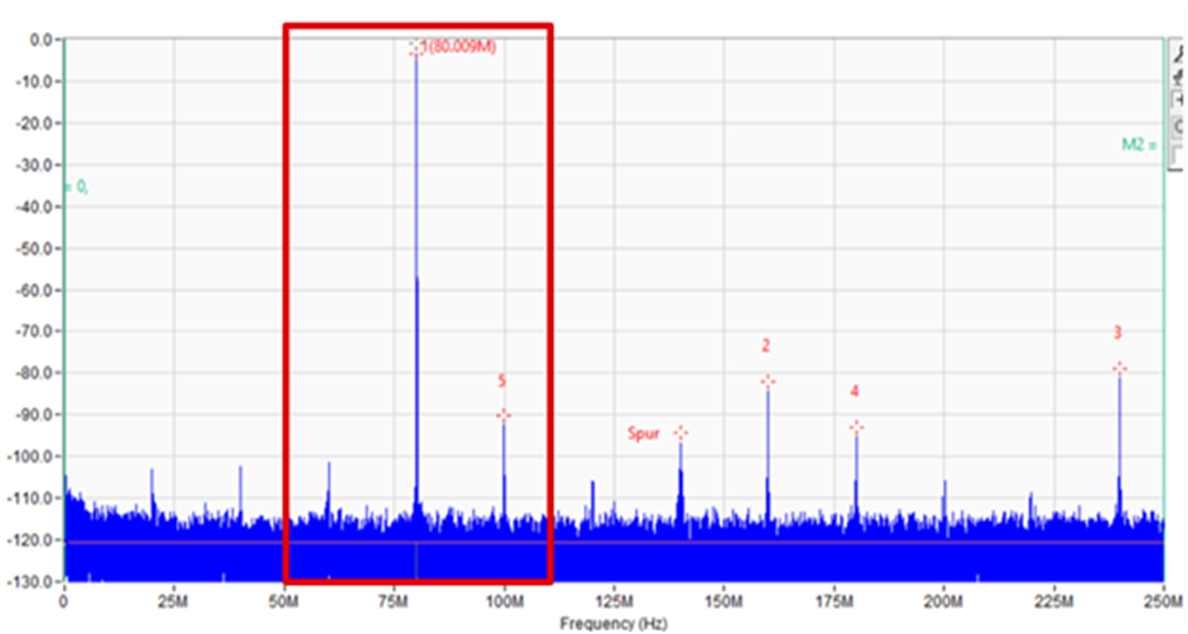

圖 4-1 處于完全 DDC 旁路模式下的 ADC3669 500MSPS ADC

以下這個示例則顯示了在使用同一 ADC3669 設備（處于實時抽取模式下）以及復雜抽取因子為 8 時的 FFT 采集。由此可見，不需要的諧波偽波現在排除在了頻帶外，并從數字域中有效濾除。這提高了兩個方面的性能：SNR 提高了 +6dB，原因在于 方程式 1 或 方程式 2中的處理增益。

其中：N = ADC 位數

Fs = ADC 采樣頻率

BW = 奈奎斯特區內的相關帶寬

同時還將不需要的諧波偽波 (HD2/HD3) 排除在頻帶外，從而產生 –85dB 或更佳的 SFDR。這一切都有賴于 DDC！查看 圖 4-2 和應對高數據處理量挑戰，Chase Wood，嵌入式計算設計、利用降壓轉換器激發射頻潛力，Chase Wood，嵌入式計算設計，以及分析高帶寬頻譜集群，Chase Wood，嵌入式計算設計，深入了解有關抽取的基礎知識和利弊。

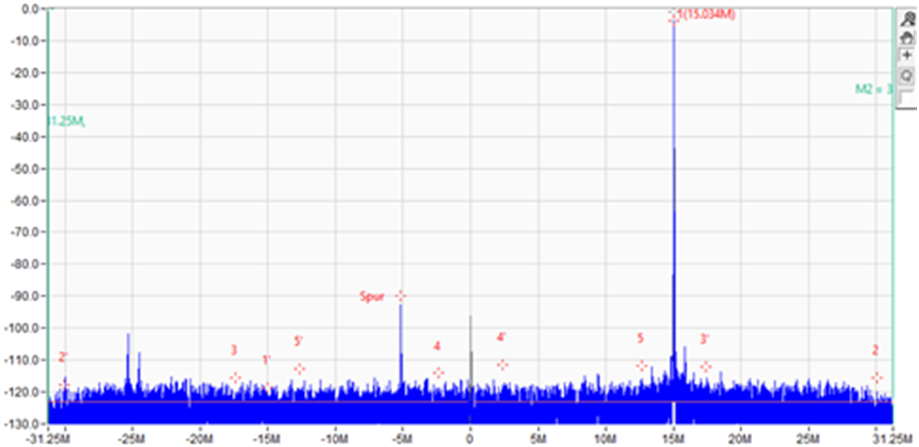

圖 4-2 復雜抽取因子為 8 的 ADC3669 500MSPS
