在該架構中,單通道電壓 DAC 連接到多路解復用器,在每個輸出通道上均配備保持電容器。除保持電容外,MUX 開關還用作跟蹤保持電路。如果 DAC 輸出與多路復用器同步有序變化,則可以從單通道 DAC 輸出生成獨立的靜態或動態輸出。
此方案成本效益高,但需要仔細設計,因為 DAC 輸出的穩定時間以及多路復用器泄漏設置了多路復用器保持時間和掃描頻率的最小和最大限值。這些權衡在用于 PLC 的多路復用單通道 DAC 的多通道模擬輸出模塊參考設計中詳細說明。

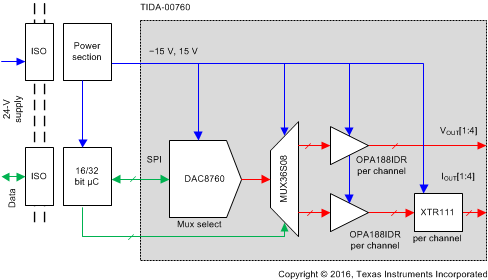

圖 4-2 跟蹤保持多路復用輸出架構的方框圖在此架構中可以同時使用 DAC80501 (16b)、DAC70501 (14b)、DAC60501 (12b)等低壓 DAC 或者 DAC8760 (16b) 或 DAC7760 (12b) 等高壓 DAC。使用低電壓 DAC 時,所需的增益由輸出緩沖器提供。此架構使用電壓和電流緩沖器,與后續章節中描述的先前架構類似。
