3 測試結果

使用圖 3-1 中所示的設置對演示硬件的 SPL 性能進行了測試。Radio Shack SPL 儀表求出了距離壓電式發聲器 1m 處的聲值。

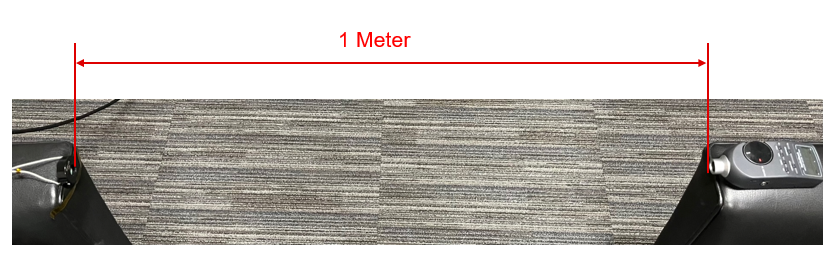

圖 3-1 使用 Radio Shack SPL 儀表執行的 SPL 測試設置

在 SPL 測量中，在 100Hz 至 4.1kHz 范圍內進行掃頻以進行求值。圖 3-2 所示為相關結果?？梢钥闯?，在所述的頻率范圍內，本演示的 SPL 范圍為 80dB 至 100dB。更重要的是，頻率 ≥ 520Hz 時的 SPL 至少為 88dB。這些結果表明，本演示能夠使用單個壓電式揚聲器元件和固定電路設計以可接受的 SPL 等級產生多種聲頻，以便播放音頻和不同的警報音。

圖 3-2 采用 Radio Shack SPL 儀表在距離壓電式發聲器 1m 處執行 DRV8220 和 MSPM0G 的煙霧報警器 SPL 測量測試結果
