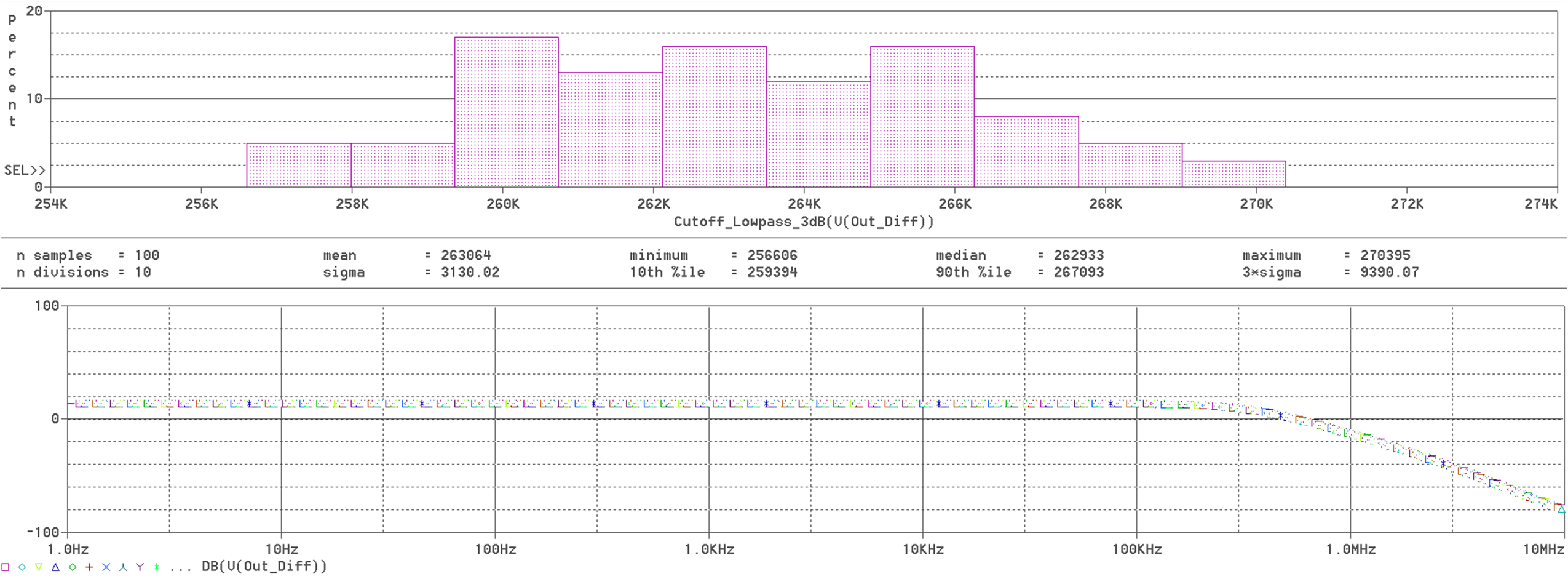

Monte-Carlo 仿真可用于生成元件容差范圍內典型變化的統計估計值。圖 2-2 中顯示的 Monte-Carlo 仿真展示了 ADS127L21EVM-PDK 上 AAF 的預期頻譜響應。藍色框中顯示的平均值和 σ 支持計算出的截止頻率預期以及跨越大約 13kHz 的較大截止頻率擺幅。

對安裝在 ADS127L21 上的 AAF 運行 100 次蒙特卡洛仿真

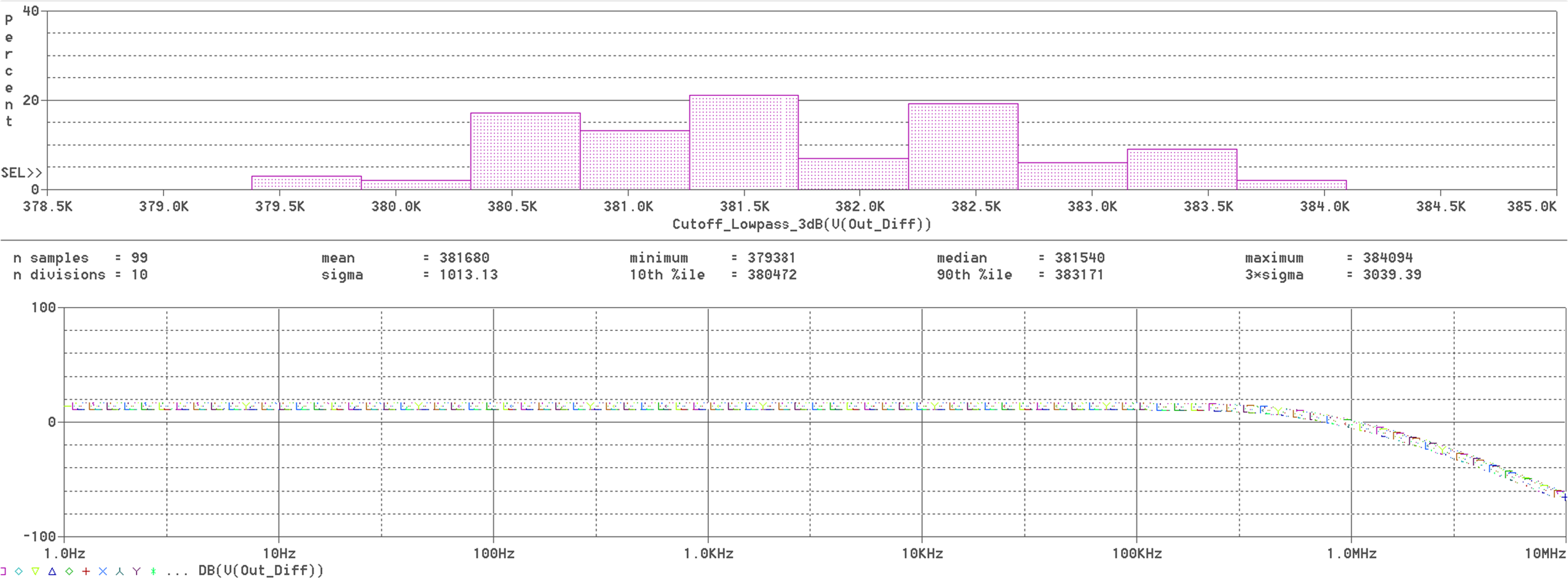

相比之下，使用新的抗混疊濾波器的相同仿真給出了圖 2-3 所示的結果相同的平均帶寬大于 100kHz，且 σ 比圖 2-2 中所示的要高三倍。

對安裝在 ADS127L21 上的 AAF 運行 100 次蒙特卡洛仿真

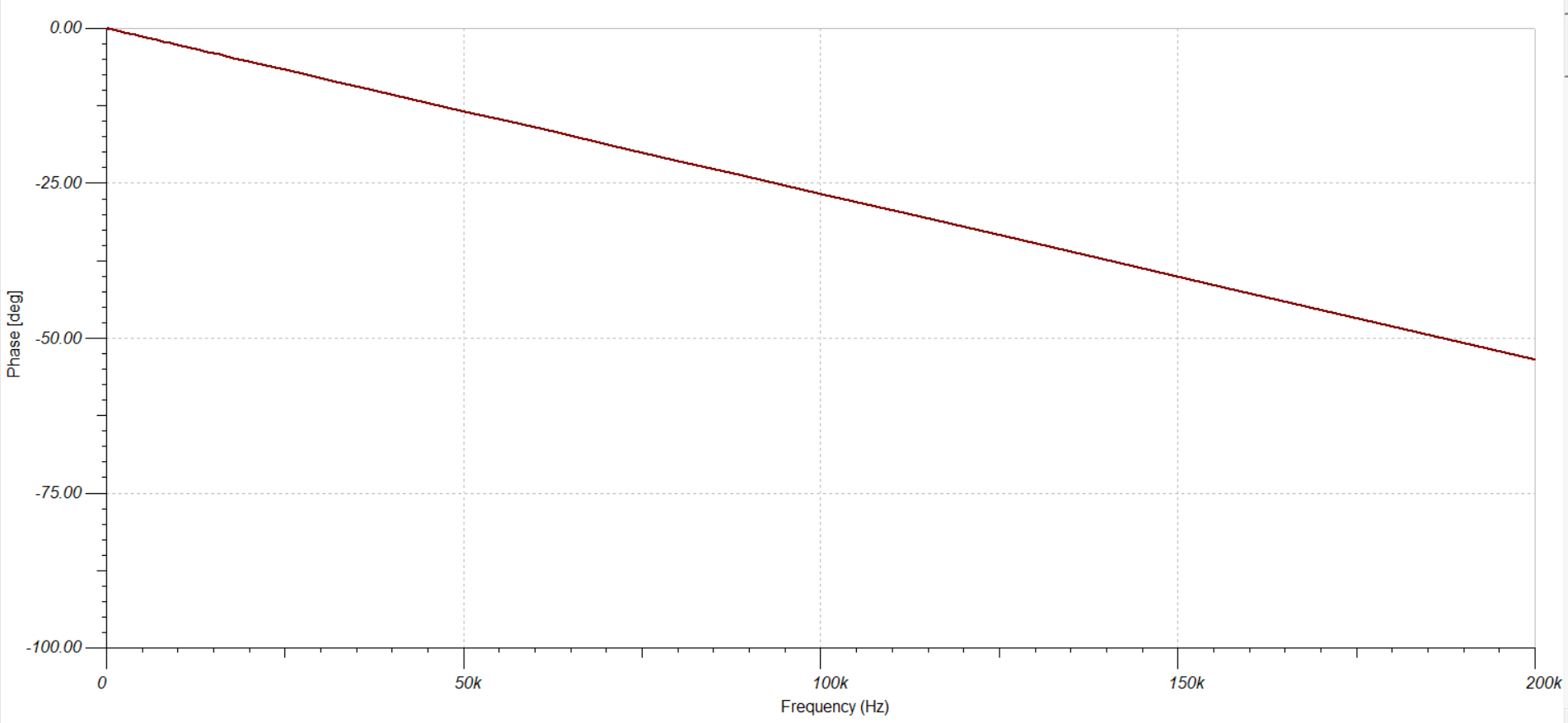

相位是另一個重要指標，因?yàn)橛?jì)算機可以考慮 AAF 輸入和輸出之間的一致延時時間。如果變化不一致，則可能會在意外的時鐘周期內收集電壓，這可能會導致在處理數據時出現問題。例如，使用功率分析儀測量功率時，如果在測量電流和電壓時未考慮相位，則計算出的功率可能不準確。在同一濾波器仿真中，相位如圖 2-4 中所示，在 0Hz 至 100kHz 之間具有某個恒定的斜率。

群延遲可根據相位計算或直接測量。線性相位會產生非常平坦的群延遲圖 2-5 中的仿真顯示，從直流到 100kHz 的群延遲非常平坦。

ADS127L21 具有四種速度模式和一個可編程數字濾波器，使用寬帶濾波器時數據速率高達 512kSPS，使用低延遲濾波器時數據速率高達 1365kSPS，從而在延遲、帶寬、分辨率和功耗之間進行權衡。最大速度模式下，ADS127L21 的調制器時鐘頻率可以達到 16.384MHz。調制器頻率下，濾波器必須有良好的衰減性能。如 圖 2-7 所示，在仿真中，調制器時鐘頻率減去濾波器帶寬 (16.2MHz) 時的阻帶衰減為 -112dB。數字濾波器可以衰減數字濾波器帶寬之間的所有信號，最高可達調制器頻率。
