為什么掛起時間很重要？

掛起時間很重要，因為它是每個采用 passFET 架構的 I2C 系統的固有特性。請注意，盡管掛起時間存在延遲，但對 I2C 系統的影響相對較小，通常是無害的。passFET 廣泛用于各種集成電路中，從通用 I2C 多路復用器到常見的電平轉換器。一般來說，掛起時間對 I2C 系統的信號完整性幾乎不會造成威脅。I2C 應用中的 passFET 結構能夠為 I2C 通信生成準確的數據，甚至在更高速度（例如快速+ 模式（0MHz 至 1MHz））下也能正常工作。

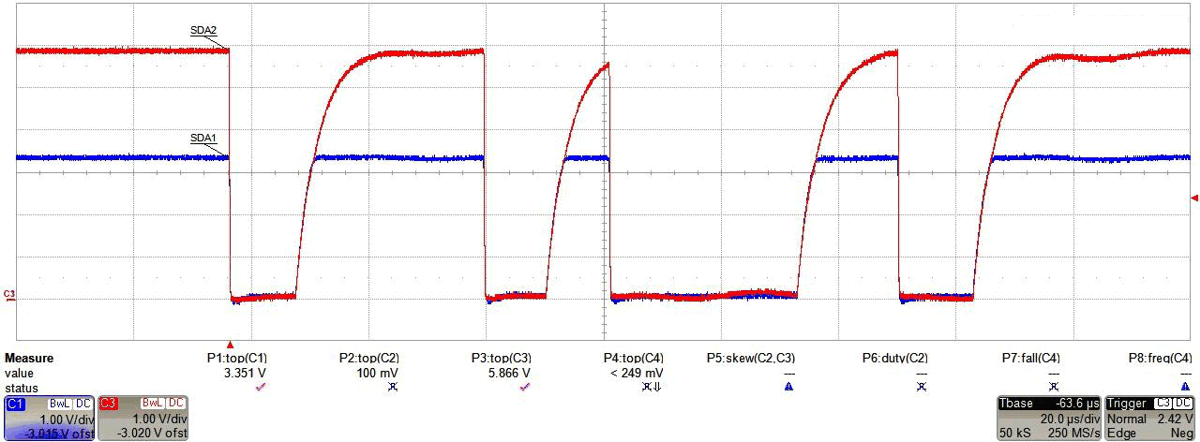

即使在本應用手冊的最差情況下，測得的掛起時間也為 111.85ns。發送 I2C 地址 0x74 的波形如下所示。

圖 2-12 掛起時間不明顯

在這種情況下，掛起時間對使用 TCA39306 的 I2C 應用并不構成威脅。地址 0x74 仍可以正常發送而沒有數據損壞，同時電平也能正常地從 1.8V 轉換到 3.3V。
