ZHCAEG7 September 2024 LM61495
3 PMP23333 簡介
本應用手冊使用 TI 的參考設計 PMP23333。PMP23333 設計使用了 LM61495 同步降壓穩壓器，其具有內部頂部和底部 FET，配置為同步反相降壓/升壓轉換器。LM61495 穩壓器可提供固定或可調節輸出電壓（可設置范圍為 1V 至預期輸入電壓的 95%）。LM61495 可以在 3V 至 36V 的寬輸入電壓范圍內運行，具有高達 42V 的瞬態容差，因此可以為設計人員提供適當?shù)脑O(shè)計靈活性。
圖 3-1 PMP23333（頂部）電路板圖像

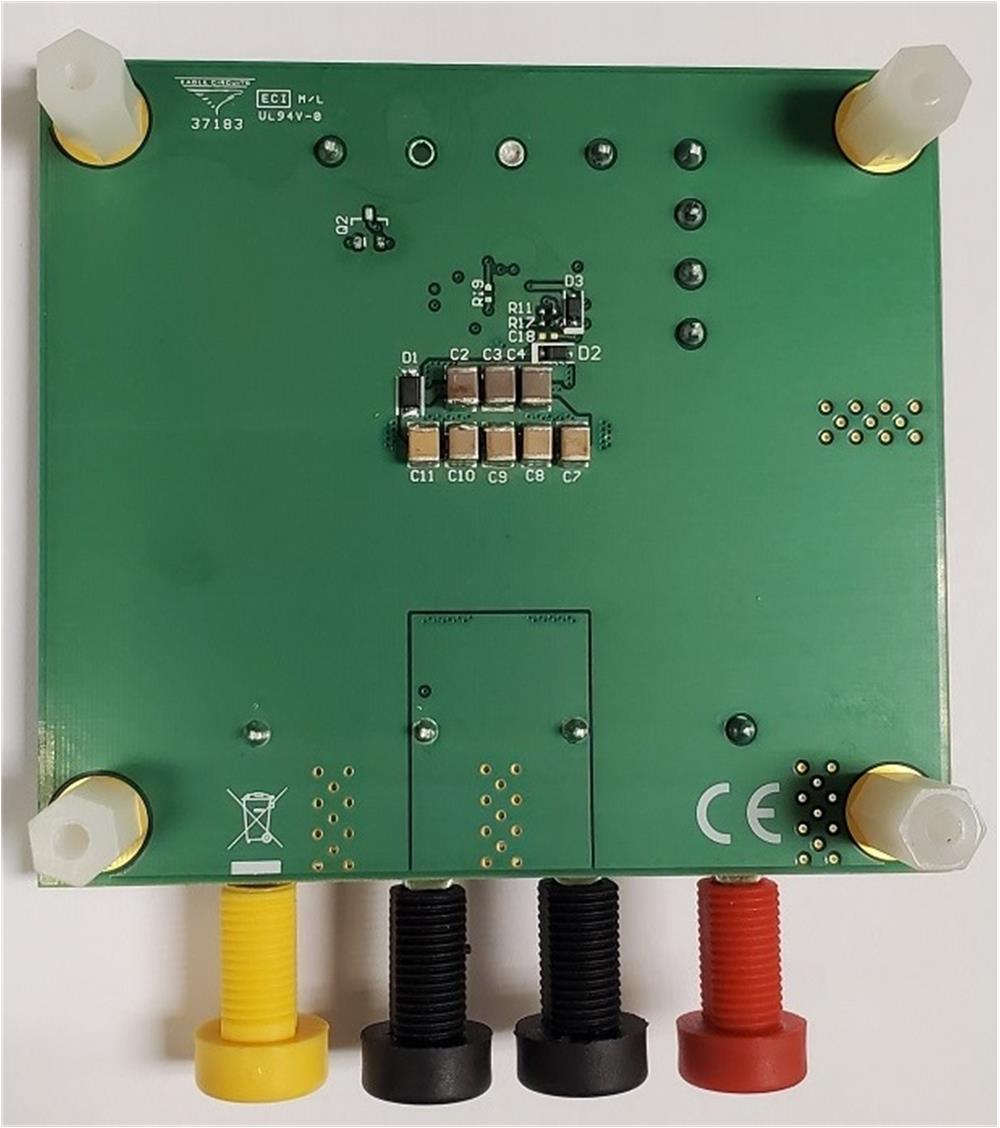

圖 3-2 PMP23333（底部）電路板圖像| 參數 | 規格 |
|---|---|
| VIN | 12VDC ±10% |
| VOUT | -8VDC |
| IOUT | 2.7A 連續（4A 峰值）電流 |
| FSW | 400kHz 標稱值 |
此設計可通過 +12V±10% 輸入產生 -8V 輸出，并能夠向負載提供 2.7A 連續（4A 峰值）電流。此設計支持高達 32W 的額定功率。因此，PMP23333 可作為理想的設計起點，支持顯示器和小型電視應用中不超過 49 英寸的 OLED 面板。如節 1中所述，-VOUT 可以由 OLED 特性決定。-VOUT 值可以由反饋電阻器的配置進行設置，如圖 3-3 中的 PMP23333 原理圖所示。如果設計人員需要為更大的 OLED 面板實現更高的額定功率，則由于電流、熱限制等原因，需要考慮控制器設計。
