ZHCAEG2 August 2024 LMX2820
引言
在使用 TI 合成器時，有一些常見的錯誤很容易就能得到解決。本應用簡報重點介紹了一些需要避免的常見錯誤，讓用戶能夠高效地設置器件。涵蓋的主題如下：
時鐘合成器相位噪聲性能較差，不符合數據表規格。什么地方出問題了？
如何對具有不同基準時鐘源相位噪聲的時鐘合成器進行性能仿真？
輸入和輸出終端以及阻抗不匹配的常見問題。
基準的壓擺率對時鐘輸出相位噪聲的影響
時鐘振幅對 ADC SNR 性能的影響
時鐘合成器測試 - 調試流程
1.時鐘合成器的相位噪聲性能
使用 TI 合成器時的一個常見錯誤是時鐘合成器的相位噪聲性能與數據表規格不一致。
圖 1 具有兩個不同時鐘源的時鐘合成器輸出的相位噪聲性能預計不會出現相位噪聲性能方面的差異，因?yàn)?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#GUID-0F3D89E7-0776-4853-BB99-677AF56D0BDB">圖 1 中的細線和粗線均來自同一 LMX2820 器件，并設置為相同的 6GHz 輸出設置。
圖 1 中的粗線表示性能與數據表規格相比有所下降。

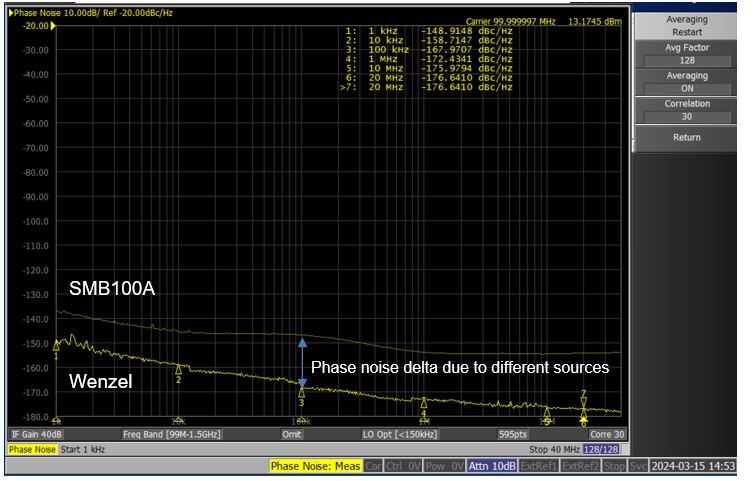

圖 2 不同時鐘源的 100MHz 相位噪聲性能圖 1 中的細線是使用 Wenzel 100MHz（用作 LMX2820 EVM 的基準時鐘）生成的。性能下降的曲線是使用 SMB100A 信號發生器（用作 LMX2820 EVM 的基準時鐘）生成的。
總之，基準振蕩器和源會影響整體相位噪聲性能。要獲得與數據表類似的性能數據，請使用良好的時鐘源作為 LMX 器件的輸入。
使用 PLLatinum Sim 軟件工具可以仿真具有確切時鐘源相位噪聲的 LMX2820。
5052B 設置對相位噪聲的影響
圖 3 5052B 設置對相位噪聲的影響如上圖（圖 3）所示，在進行實際相位噪聲測量之前，請注意警告設置。在 PN 分析儀上查看功率時，確認 EVM 上的布線損耗已剝離，以便計算器件引腳上的功率。
2.仿真具有不同基準時鐘源相位噪聲的時鐘合成器的性能

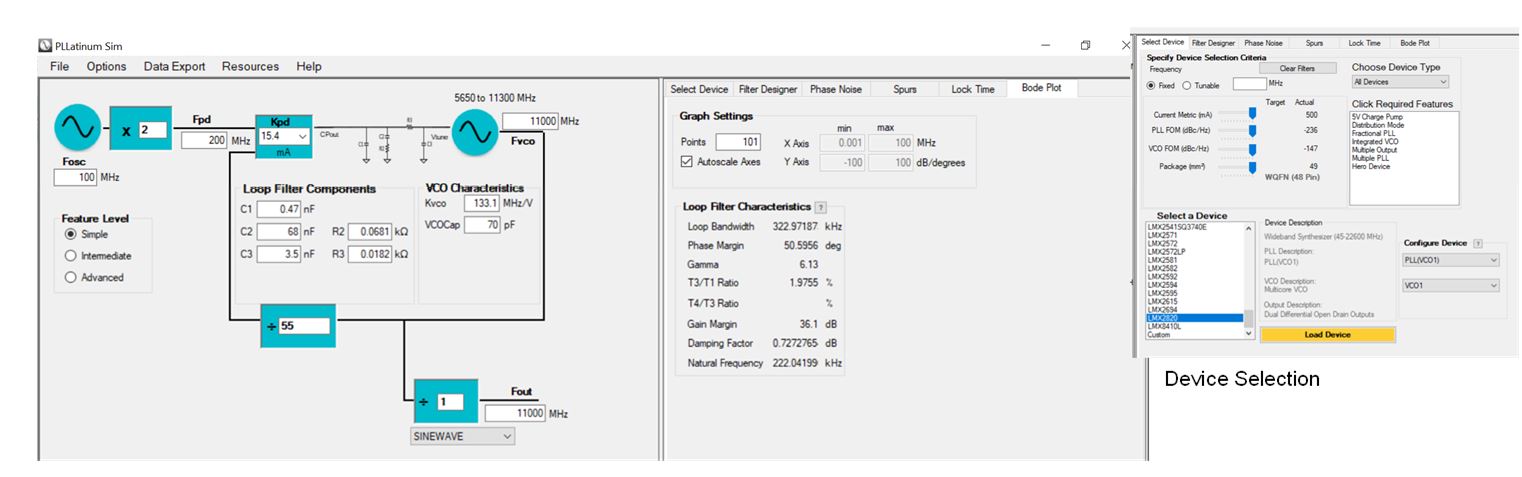

圖 4 時鐘合成器性能仿真圖 4 展示了 PLLatinum Sim 工具仿真窗口。確認板載設置已輸入到 PLLatinum 中，并在查看 PN 圖之前驗證了相位裕度。
在圖 5 之后，圖 6 展示了兩種不同輸入時鐘配置對應的 PLLatinum Sim 工具仿真結果。
圖 5 采用輸入時鐘配置 1 (Wenzel) 的 LMX2820 輸出相位噪聲曲線
圖 6 采用輸入時鐘配置 2 (SMB100A) 的 LMX2820 輸出相位噪聲曲線3.輸入和輸出終端以及阻抗不匹配的常見問題

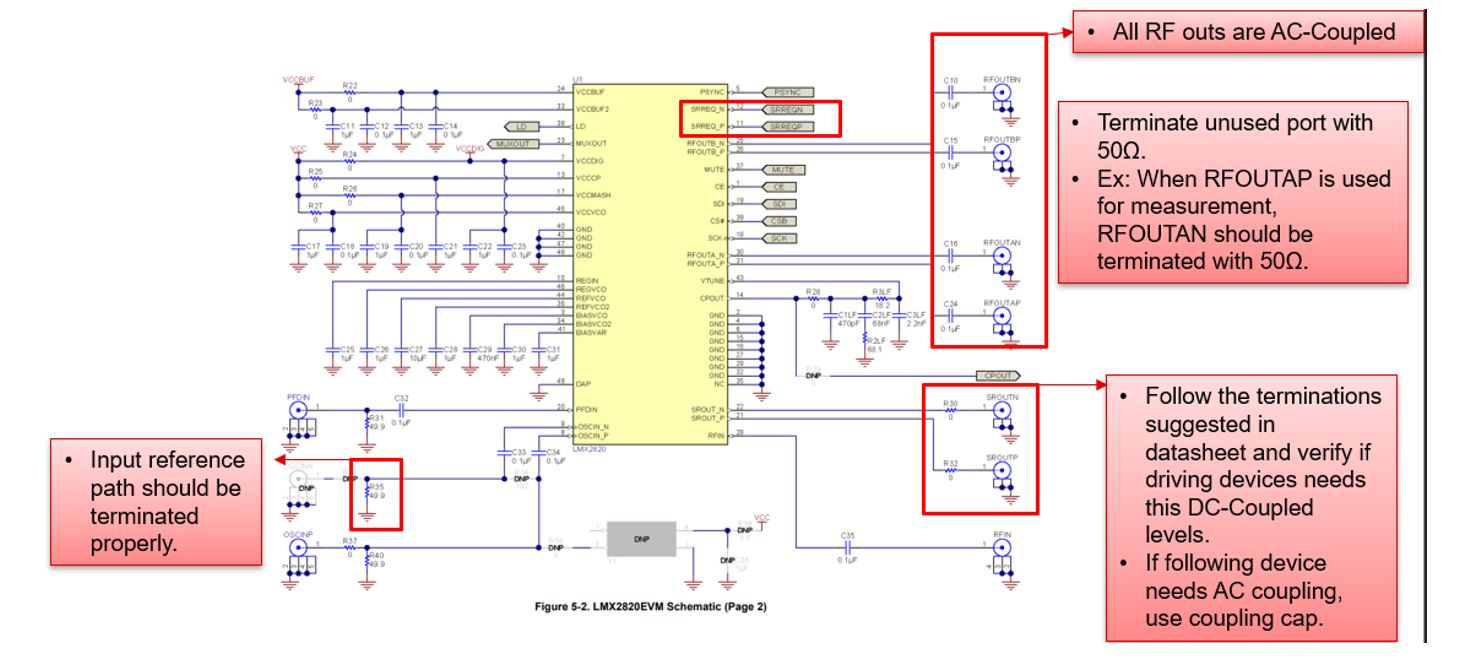

圖 7 輸入和輸出終端以及阻抗不匹配的常見問題圖 7 展示了基于輸入或輸出端口的各種終端要求。有時，輸入耦合電容器損壞，這可能會影響輸入 OSCIN_P 引腳的內部共模運行，并可能會引起環路鎖定問題。進行檢查以確保 OSCIN_P 和 OSCIN_N 的共模相同。
4.基準的壓擺率對時鐘輸出相位噪聲的影響

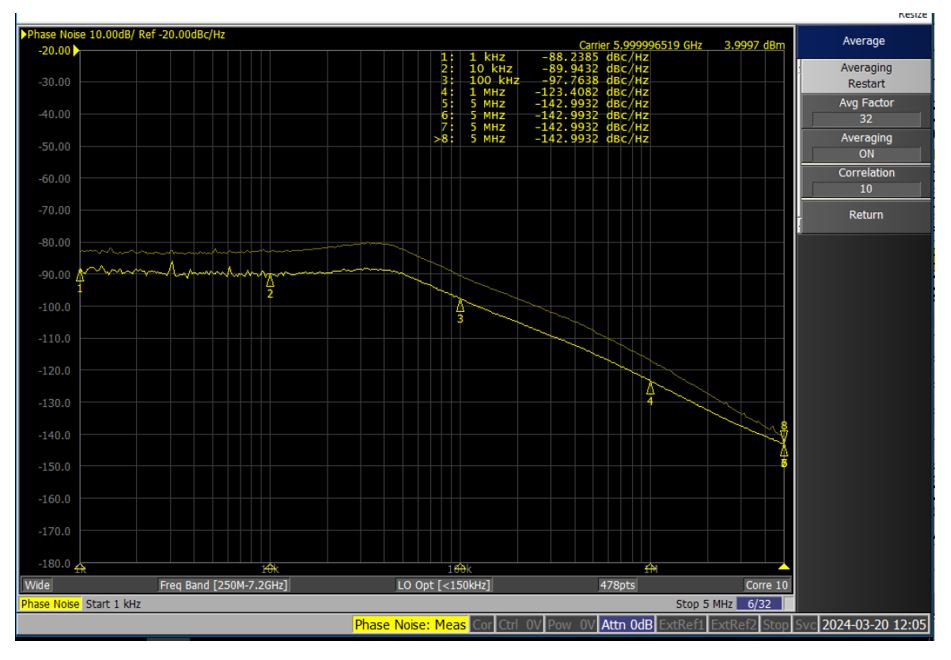

圖 8 具有 -5dBm 和 10dBm 基準 (OSCIN) 電平的 LMX2820 上的 6GHz 輸出
圖 9 -5dBm 和 10dBm 的基準 (OSCIN) 10MHz 參考 PN 圖通常，低基準頻率具有較小的壓擺率。在 10MHz 輸入下，壓擺率很容易出現問題。在 100MHz 輸入下，對于相同功率級別，壓擺率為 10 倍。盡管兩種不同振幅的 10MHz 輸入時鐘源的相位噪聲變化很?。ㄈ?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#GUID-60B37E76-97E5-4A36-8CC2-DCBBD161A0DD">圖 9 所示），但輸出相位噪聲的變化很大（如圖 8 所示）。在 10MHz 路徑中使用低噪聲緩沖器 LMK1C1102，以便在將時鐘提供給 OSCIN_P 之前提升振幅。
5.時鐘振幅對 ADC SNR 性能的影響

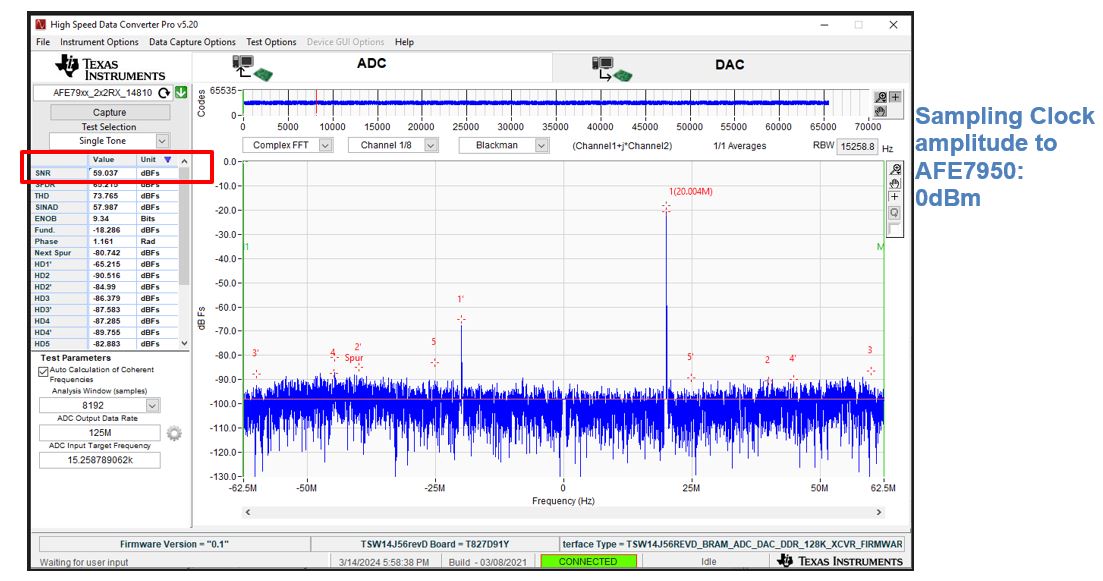

圖 10 向 AFE7950 輸入 0dBm 采樣時鐘振幅時的 ADC 捕獲數據AFE7950 FFT 圖 - 來自 LMX2820 的 12GHz 采樣時鐘 (Fs)；Ain：-18dBFs。輸入頻率：9520MHz；ADC Fs：3GSPS；NCO：9500MHz；抽?。?4

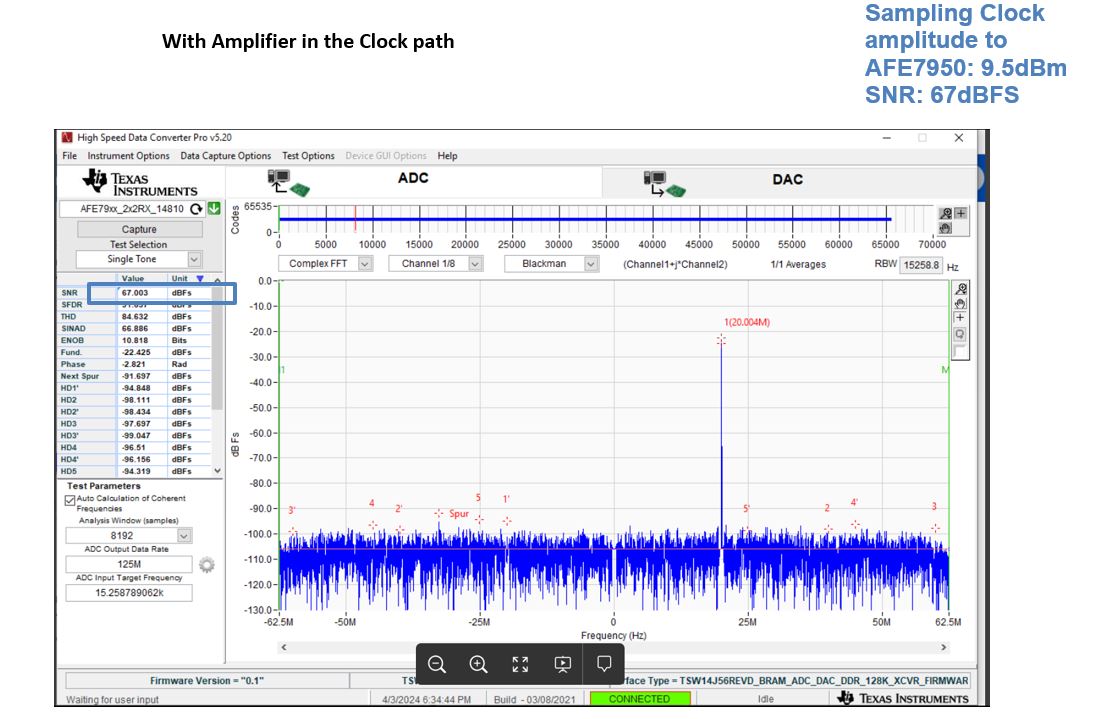

圖 11 向 AFE7950 輸入 9.5Bm 采樣時鐘振幅時的 ADC 捕獲數據AFE7950 FFT 圖 - 來自 LMX2820 的 12GHz 采樣時鐘 (Fs) + 放大器 (ZJL-153+)，輸入頻率：9520MHz；ADC Fs：3GSPS；NCO：9500MHz；抽取：24
圖 12 ADC 捕獲數據中的更多指標| 具有不同功率級別的 LMX2820 采樣時鐘 | 來自 LMC2820 的采樣時鐘 + 放大器 (ZJL-153+) | 內部時鐘(SNR) |
|---|---|---|
| 0.18dBm/59dBFs | 9.5dBm/67dBFs | 61.4dBFs |
| -1.91dBm/56dBFs | ||
| -3.19dBm/53dBFs | ||
| -4.86dBm/36dBFs |
為了獲得出色的 SNR 性能，請使用針對 ADC 具有最大建議振幅的外部時鐘。
當這些特性結合在一起時，由于信號路徑中有許多損耗，因此信號功率損耗可達 4dB 至 5dB：
- LMX2820 EVM 輸出布線
- SMA
- AFE EVM SMA
- AFE EVM 平衡-非平衡變壓器
了解 LMX2820 數據表中的功率級別規格并與 AFE ADC/DAC 時鐘功率級別要求（如表 1 所示）進行比較非常重要。
參考資料
- 德州儀器 (TI)，擴展 PLL 環路濾波器設計的生存指南 技術文章
- 德州儀器 (TI)，時間就是一切：改善分?jǐn)?shù) PLL 合成器中的整數邊界雜散 技術文章
