ZHCAEE0 August 2024 LM51772
4.2 電感器電流
在 2A 和 10A 負載電流下，不同轉換器拓?fù)涞碾姼衅麟娏鞑煌?。所有圖中顯示的電感器電流驗證了兩個并聯相位之間具有準確的負載共享和 180 度的相移。通過示波器圖可以看到，電感器峰值電流具有小誤差。此誤差是所選電感器值的微小變化引起的。因此，TI 建議并聯運行使用具有相似容差的相同電感器值。此外，在所有輸入電壓條件下，并聯運行的輸出電壓中未出現明顯的紋波。因此，這證實了 LM51772 轉換器并聯運行的輸出電壓穩壓質量。
圖 4-3 升壓區域中的電感器電流（VIN=12V 且負載電流為 2A）

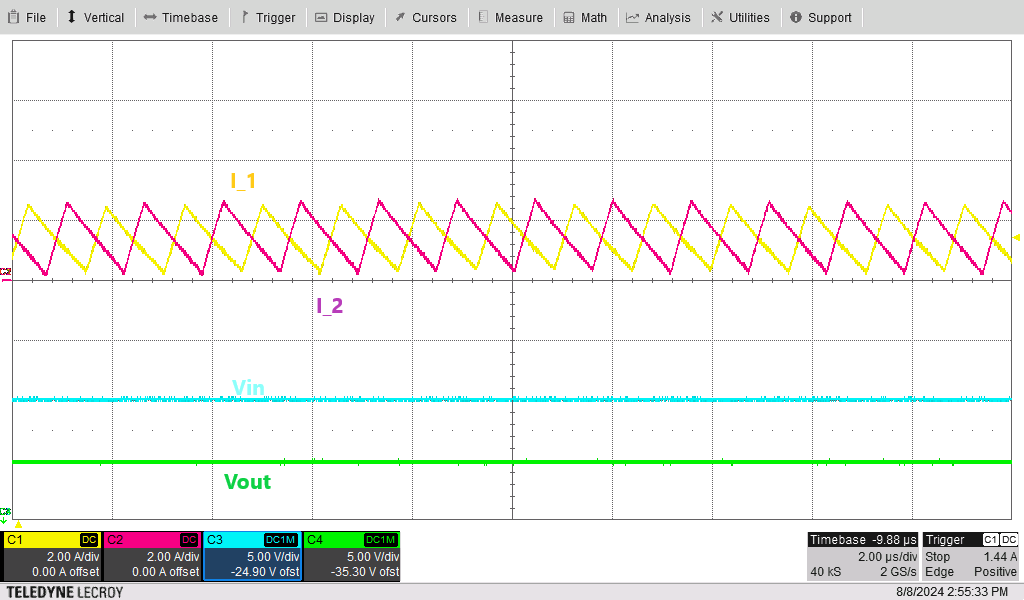

圖 4-5 升壓區域中的電感器電流（VIN=15V 且負載電流為 2A）

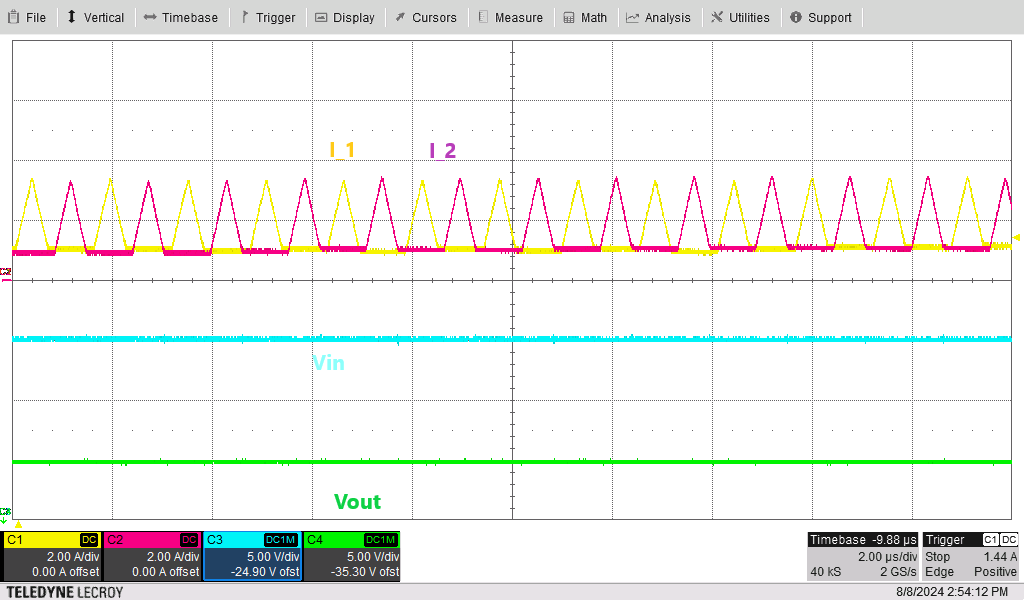

圖 4-7 降壓/升壓區域中的電感器電流（VIN=20V 且負載電流為 2A）

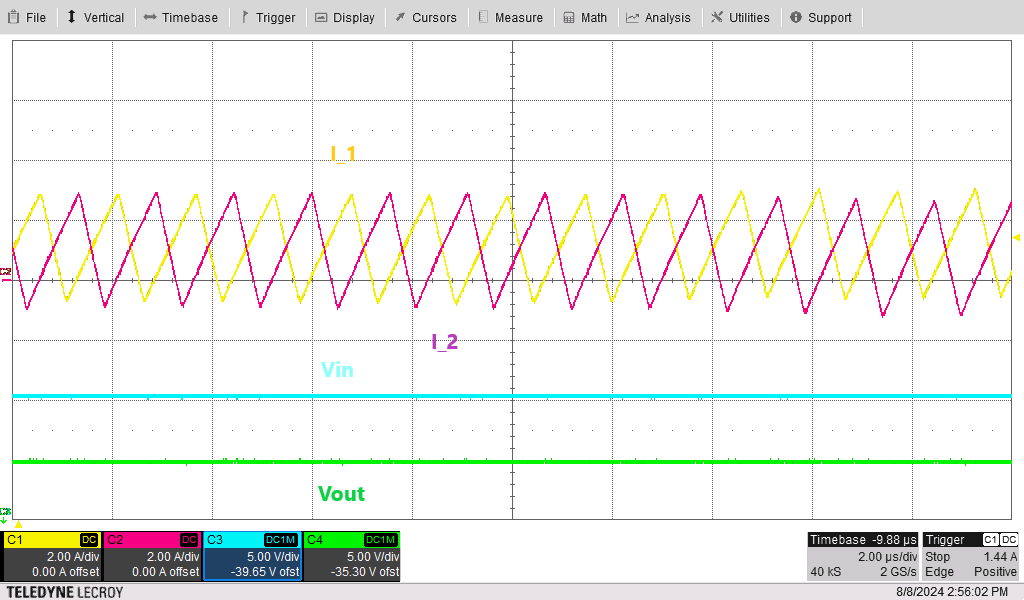

圖 4-9 降壓區域中的電感器電流（VIN=30V 且負載電流為 2A）
圖 4-4 升壓區域中的電感器電流（VIN=12V 且負載電流為 8A）

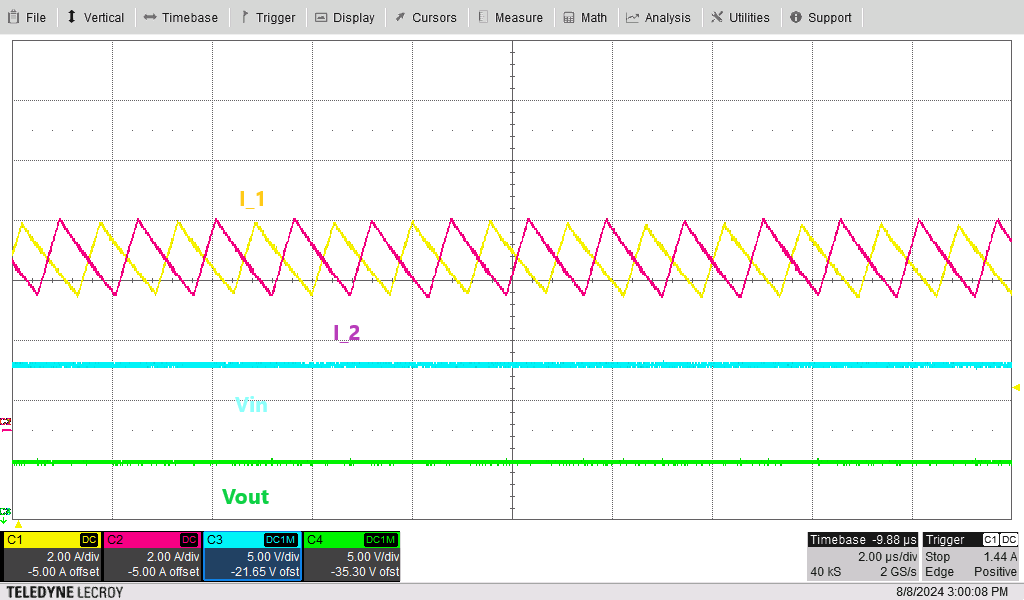

圖 4-6 升壓區域中的電感器電流（VIN=15V 且負載電流為 8A）
圖 4-8 降壓/升壓區域中的電感器電流（VIN=20V 且負載電流為 8A）

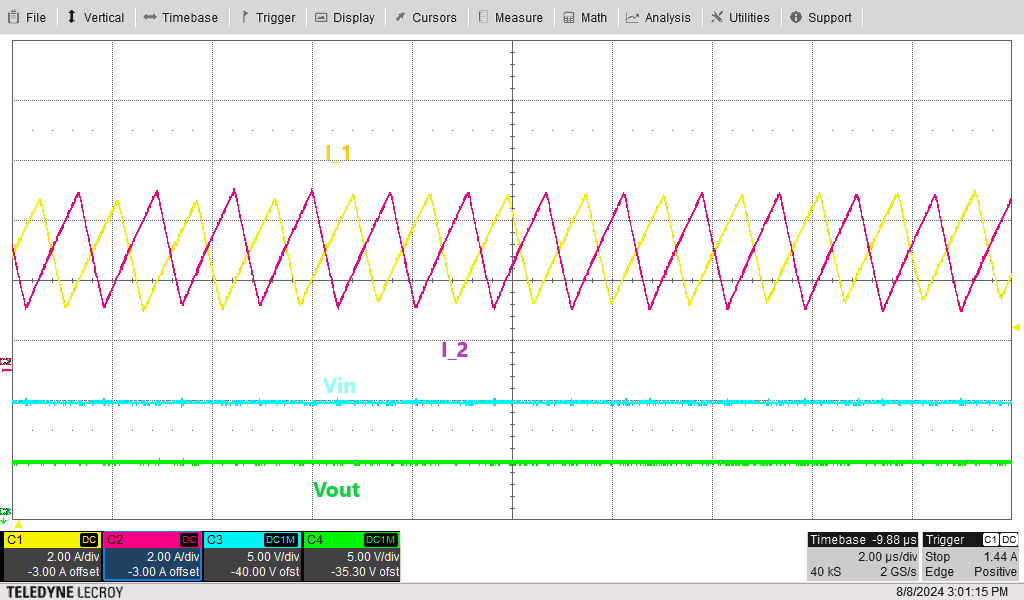

圖 4-10 降壓區域中的電感器電流（VIN=30V 且負載電流為 8A）
