借助 LM5177x 器件的正負電流實現電流監控

引言

LM5177、LM51770 和 LM51772 是異步降壓/升壓控制器，可通過連接到 ISNSP 和 ISNSN 引腳的電流檢測電阻提供電流監控功能。利用電流監控功能，諸如微控制器等控制系統可以測量進入應用或來自電源的電流，并將此信息用于其他功能，例如觀察主機系統并向其發送警告信號，或添加額外的控制環路。

根據具體的器件，檢測到的電流表現為器件 IMONOUT 或 CDC 引腳上易于測量的 電壓。

集成式跨導放大器將在檢測電阻上測量的電壓轉換為在 IMONOUT 或 CDC 引腳上提供的成比例電流。通過連接電阻器，此信號會轉換為可使用 ADC 進行測量的電壓，并由微控制器進行處理。

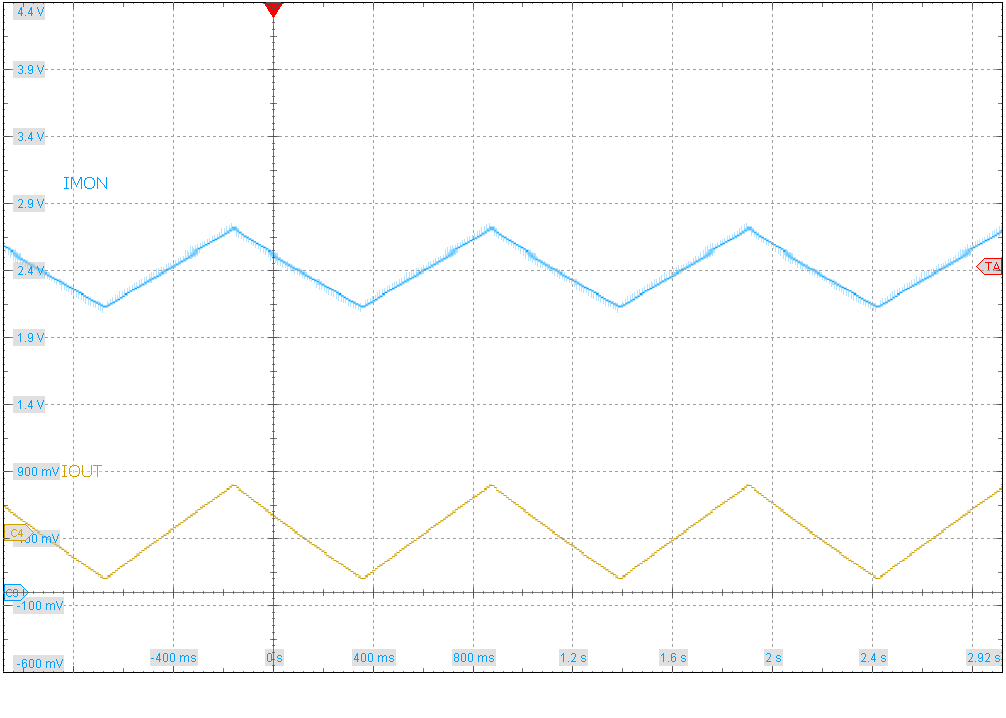

集成式跨導放大器可以雙向工作，提供正負電流信號。對于負輸出電流，需要在 IMONOUT 或 CDC 引腳上提供偏置電壓，而不是連接到 AGND 的電阻。此偏置信號通過使用 VCC 信號、VCC2 信號或基準電壓（例如微控制器）生成。

圖 1 展示了使用 LM51772 輸出電流監控器信號的方框圖

圖 2 和圖 3 展示了電流監視器輸出上的電阻分壓器連接。在圖 3 中，控制器的 V_CC 用作基準電壓、但如果需要更高的精度，R_IMON1 也可以連接到基準電壓，例如來自微控制器的電壓。

圖 2 使用 LM51772 的 CDC 輸出電流監視器信號

圖 3 使用 LM5177 的 IMONOUT 輸出電流監視器信號
