3.2 電流激勵
去除 RTD 和 NTC 應用共模電壓的另一種方法是使用兩個完全相同的電流源來激勵 RTD 和 NTC 以及輔助偏置電阻器。在啟動點溫度下，輔助偏置電阻器的值可以與 RTD 和 NTC 電阻器的值相等。TI：REF200 包含兩個完全相同的恒流源，可滿足此應用的需求。圖 3-2 展示了典型應用電路。

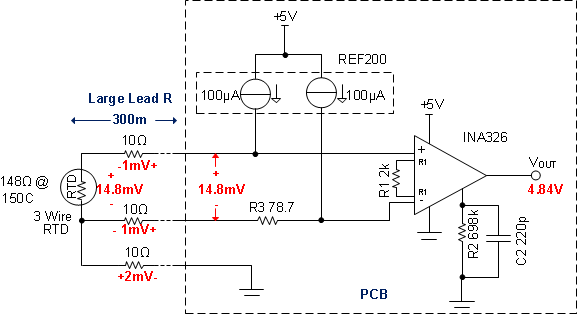

圖 3-2 基于恒流源的 RTD 信號調節電路在圖 3-2 中，R3 是輔助偏置電阻器，用于去除大約 -54℃ 下的 RTD 共模電壓，因?yàn)?100Ω RTD 傳感器支持大約 -50℃ 至 150℃ 的應用測量溫度范圍。在 -54℃ 下，RTD 電阻為 78.7Ω，那么 100uA 的激勵電流可以產生 7.87mV 的共模電壓。這種共模電壓可以通過儀表放大器 INA326 而去除。RTD 電阻器之間的功能隨輸出電壓的變化而變化，如方程式 2 所示。
方程式 2.
方程式 2 表明輸出電壓隨電阻器變化而呈線性關系?？梢愿鶕?jù)特定應用調整增益。通過輸出電壓可推導出溫度。
