ZHCAE08 May 2024 THVD4411 , THVD4421 , THVD4431
8 THVD4431 的波形
本節顯示了在 RS-232 和 RS-485 模式中配置的 THVD4431 上捕獲的一些波形，還顯示了模式切換波形：

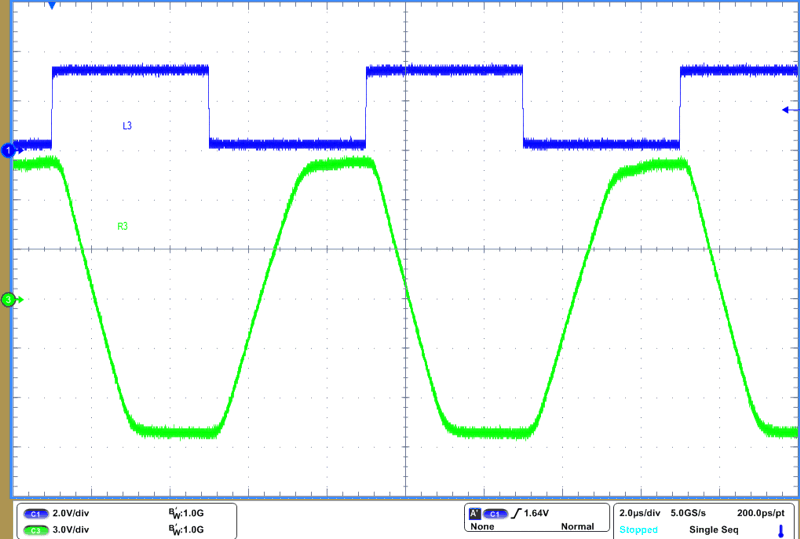

VCC = 5V，總線負載 = 5kΩ || 2.5nF
圖 8-1 250kbps 模式下的 RS-232 波形

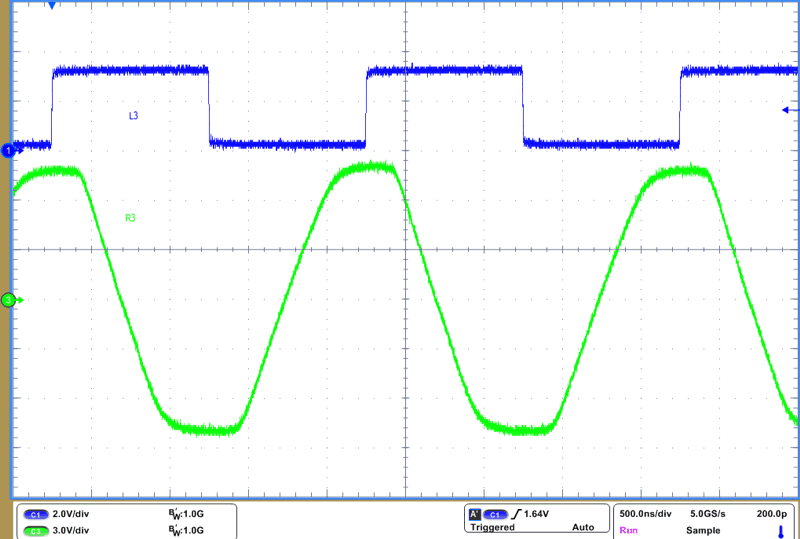

VCC = 5V，總線負載 = 5kΩ || 1nF
圖 8-2 1Mbps 模式下的 RS-232 波形

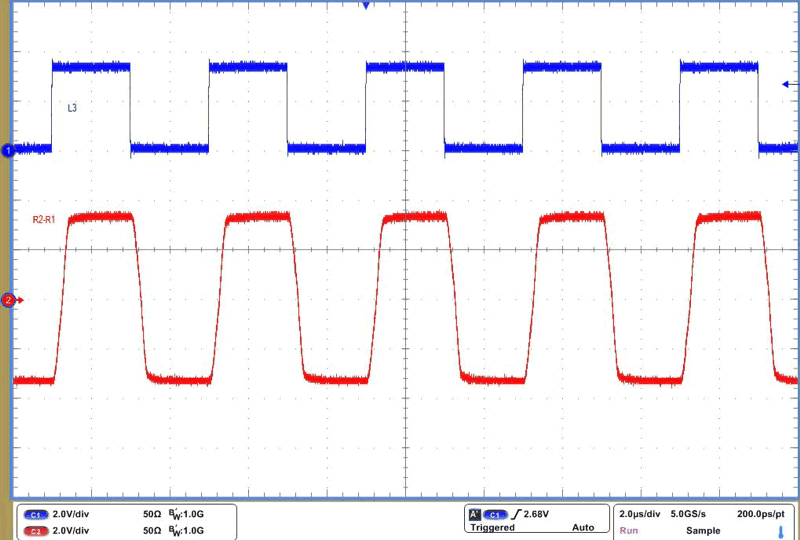

VCC = 5V，總線負載 = 54Ω || 50pF
圖 8-3 500kbps 模式下的 RS-485 波形

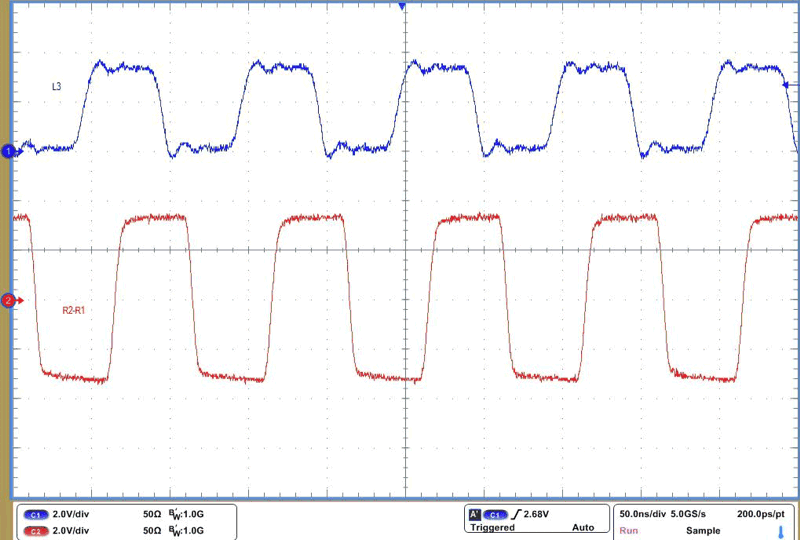

VCC = 5V，總線負載 = 54Ω || 50pF
圖 8-4 20Mbps 模式下的 RS-485 波形

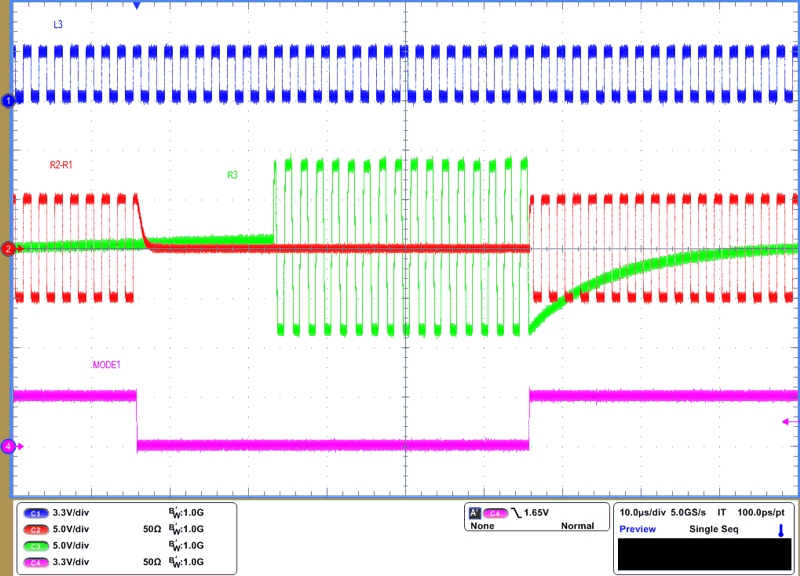

VCC = 5V，L3 = 1Mbps 方波，SLR = GND，MODE1 在 10kHz 下切換
圖 8-5 RS-232 到 RS-485 模式切換波形
