ZHCADZ9 April 2024 LMX2820
本文評估兩個射頻合成器 (LMX2820) 之間的高頻時鐘 (>20GHz) 偏斜隨溫度的變化情況。通常情況下，可以根據需要在室溫下使用 LMX2820 中的 MASH_SEED 選項進行一次性調整。但是，時鐘偏斜不應隨溫度而變化，以免出現違反設置等時序問題。在時鐘周期較小且變化容限較小的高時鐘頻率下，這一點尤為重要。TIDA-010230 中提到的包含兩個 LMX2820 的電路板用于評估時鐘間偏斜隨溫度的變化。測試設置的方框圖如圖 1 所示。
圖 1 TIDA-010230 多點時鐘板用于此評估的高采樣示波器是 DSO-X 93304Q（安捷倫科技有限公司提供的具有 33GHz BW 和 80GSa/s 的數字存儲示波器）。LMK04832 用于同步兩個 LMX2820。如果使用了倍頻器，兩個 LMX2820 之間的初始 Clk-Clk 偏斜取決于倍頻器校準設置。
表 1 匯總了兩個 LMX2820 之間的倍頻器校準設置不同時，室溫下的 Clk-Clk 偏斜。從 LMX2820_A 和 LMX2820_B 到示波器輸入端的布線與此測量匹配。表 1 是在輸出端使用倍頻器的情況下得出的。由于示波器噪聲，測量中存在 0.6ps 的不確定性。
| 順序編號 | CLK-CLK 增量（增量延遲，單位為 ps） | 2820_A Pregen captrim | 2820_B Pregen captrim | 2820_A Amp captrim | 2820_B Amp captrim |
|---|---|---|---|---|---|
| 1 | 8.96 | 1 | 1 | 0 | 0 |
| 2 | 16.86 | 2 | 1 | 0 | 0 |
| 3 | 23.1 | 3 | 1 | 0 | 0 |
| 4 | 28.4 | 4 | 1 | 0 | 0 |
| 5 | 21 | 1 | 1 | 1 | 0 |
| 6 | 32 | 1 | 1 | 2 | 0 |

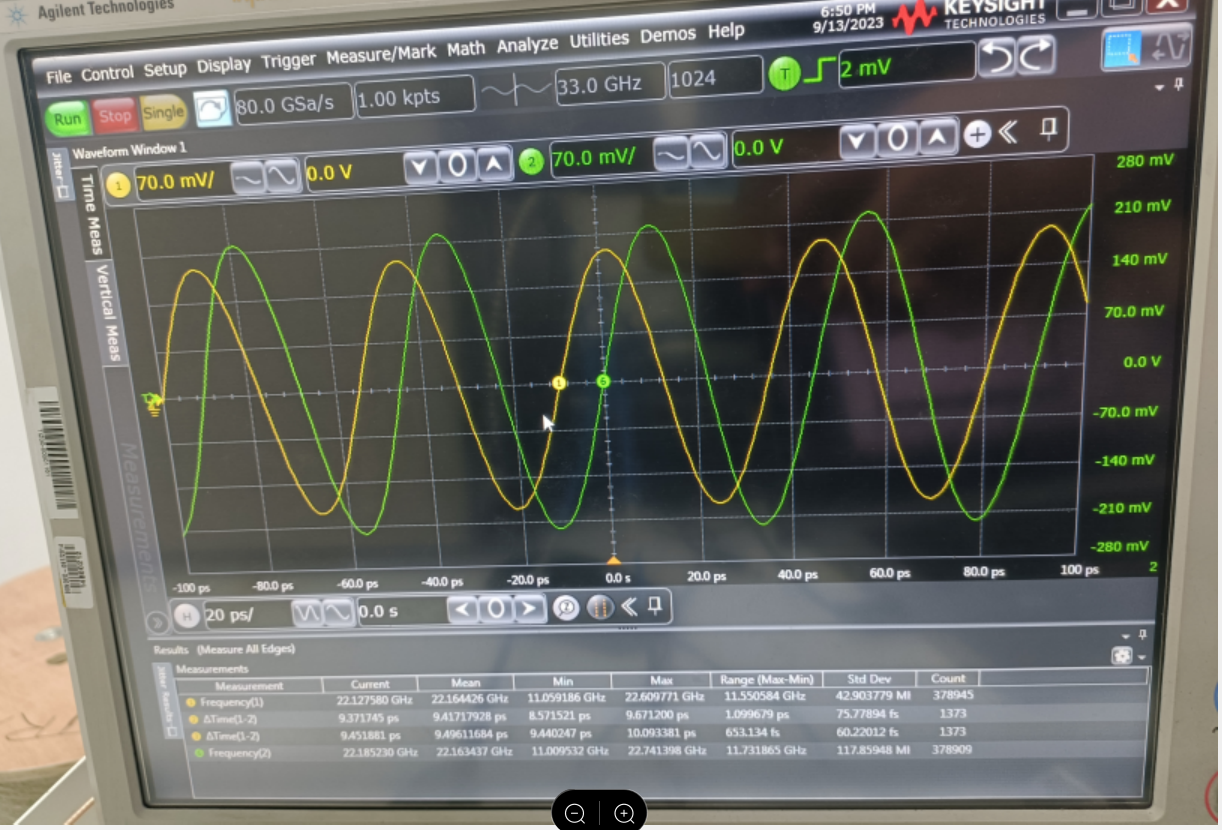

圖 2 顯示了 LMX2820_A 和 LMX2820_B 在輸出頻率為 22.16GHz 時的示波器測量值。
圖 2 在 DSO-X 93304Q 示波器上捕獲兩個 LMX2820 的輸出表 2 匯總了 LMX2820 隨溫度變化而出現的 Clk-Clk 偏斜變化。
| 用例 | 2820_A_TEMP_SENS_RD/ 2820_B_TEMP_SENS_RD | temp_2820_A （攝氏度）--> 溫度傳感器讀數 | temp_2820_B （攝氏度）--> 溫度傳感器讀數 | CLK-CLK 延遲 | 環境熱流 |
|---|---|---|---|---|---|
| 1 | 624/619 | 83.928 | 81.068 | 2.9ps | 25 度（室溫） |
| 2 | 760/774 | 161.72 | 169.728 | -1ps | 高溫 |
| 3 | 553/538 | 43.316 | 34.736 | 3.5ps | 低溫 |
使用芯片上的溫度傳感器讀取芯片的內部溫度，并使用轉換公式評估溫度。
可以看到，隨溫度變化，兩個 LMX2820 之間的延遲變化小于 5ps。
