ZHCADS3 January 2024 LMK6H
3.4 雜散視圖模式
一些 PNA 可以改變雜散在相位噪聲圖中的表示方式。在功率 或雜散啟用 模式下，可以展示雜散的完整功率，且無任何濾波處理。歸一化 模式會將雜散功率除以頻率偏移，因此，與接近載波頻率的雜散相比，更高頻率的雜散將按比例顯示為更小。忽略 或雜散關閉 模式將完全消除相位噪聲圖中的雜散。以下圖像對 LMK6P 156.25MHz 型號的各種雜散視圖模式進行了比較。

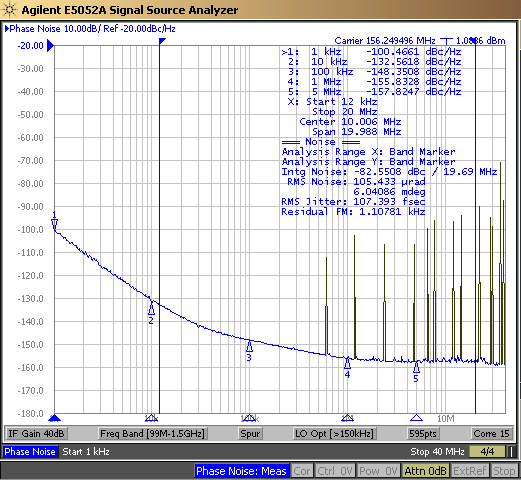

 圖 3-1 忽略雜散視圖 |

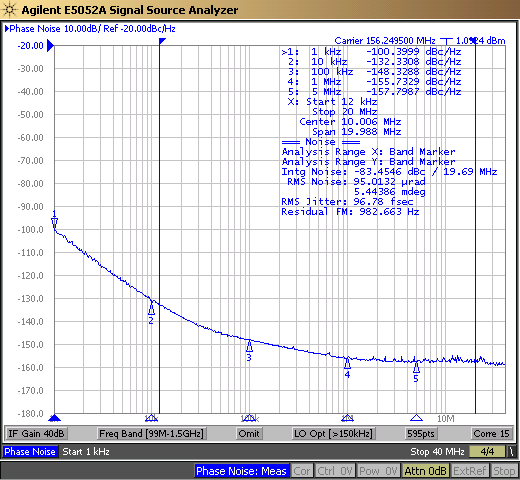

 圖 3-2 歸一化雜散視圖 |
 圖 3-3 功率雜散視圖 |
