產品概要

RNSEM-3P-RNS802 是一種 5G NR 和 LTE 小型蜂窩室外 O-RU 參考設計。該平臺利用其具有低 PHY 功能的分離式 7.2 無線電單元 (O-RU) 專為通過 RANsemi RNS802R 與 AFE77xxD 進行無縫連接和評估而設計。該參考設計解決了重要的設計難題，從而可以幫助加快開發速度。該數字板包含 TI 的 AFE77xxD 射頻收發器、它具有集成的數字預失真 (DPD)、波峰因數抑制 (CFR) 功能和單個 RNS802 芯片、該芯片連接到協處理器（TI Sitara? AM64xx 處理器）。該設計包含適用于 7.2x 分裂、PTP 棧和伺服、PA 偏置和保護以及 VSWR 的基線軟件架構這可以幫助客戶縮短產品上市時間。

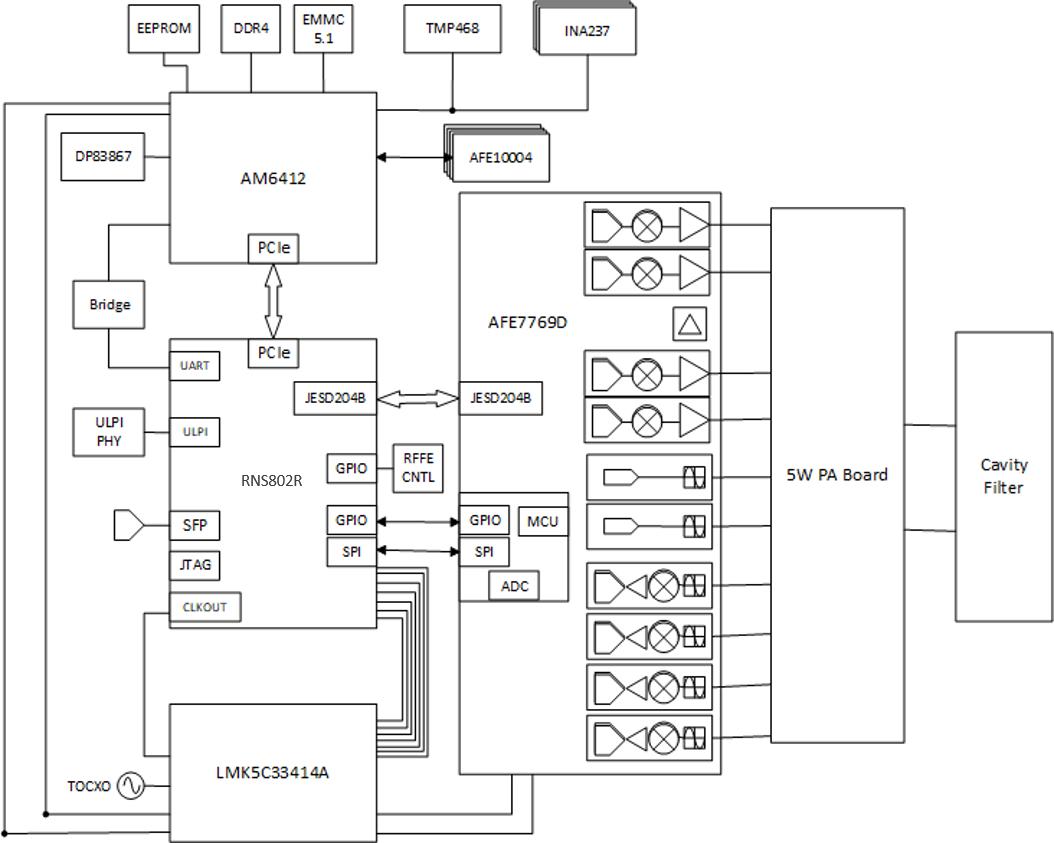

整體架構

我們設計并提供了幾種不同的子系統板，以實現高性能、噪聲隔離和熱管理。

• 數字板
  • 模擬前端：AFE7769D (TI)
  • 5G 小型蜂窩 O-RU SoC： RNS802R (RANsemi)
  • 協處理器：AM6412 (TI)
  • 時鐘同步器：LMK5C33414A (TI)

• 大功率射頻前端板
  • 室外 5W 小型蜂窩
  • 前置放大器：LMH9135 (TI)
  • 前置驅動器：MAAM-011324 (Macom)
  • 功率放大器：A5M36TG140 (NXP)
  • 功率放大器監視器和控制器：AFE10004 (TI)

• 腔體濾波器
  • 頻率范圍為 3.4GHz 至 3.6GHz 的腔體濾波器
• 機械外殼、散熱器和適當?shù)钠帘?/li>

主要特性

• TI AFE7769D 4T4R 集成收發器
• RANsemi RNS802R 5G 小型蜂窩 O-RU SoC
• TI Sitara AM6412 處理器
• 使用 LMK5C33414A 通過 IEEE-1588 PTP 實現板載同步和計時

  網絡同步

• RFFE 針對 N78 TDD 雙工模式（3.5GHz 中心頻率）進行調諧和設計
• 使用 NXP A5M36TG140 PA 的射頻板
  • 兩級模塊設計，將 LDMOS 集成電路作為驅動器并將 GaN 作為末級放大器。
• SFP+ 連接器，用于前向回傳通信 eCPRI 的 25G 數據傳輸
• 三個 UART 串行接口，方便進行 micro-USB 端口訪問、GNSS 接收器的同步控制以及調試接頭。
