ZHCAD49 September 2023 THVD8000 , THVD8010
2 什么是 Powerbus？
在比較傳統 RS-485 與 Powerbus 之前，需全面了解 TI Powerbus 的理論基礎。首先來了解一下 OOK 調制方案以及物理調制器和解調器，看看數據是如何編碼和解碼的。然后探究物理收發器以及收發器在總線上的工作方式。最后，探討外部耦合網絡及其提供的功能。
OOK 調制也稱為開關鍵控，是幅移鍵控 (ASK) 的一種極其簡單的形式，它表示的是存在或不存在載波信號的數字數據。在 TI 的 Powerbus 中，通過采用較低速率的數字數據傳輸并發送較高頻率（至少是數據速率的 10 倍）的 OOK 調制信號，可以進一步實現這一點，其中載波信號的存在表示邏輯低電平（二進制值 0），載波信號的缺失表示邏輯高電平（二進制值 1）。
| 輸入位 | Powerbus OOK 輸出 | Powerbus OOK 輸入 | 輸出位 |
|---|---|---|---|
| 0 | 調制頻率下的載波有效 | 調制頻率下的載波有效 | 0 |
| 1 | 總線空閑 – 無有效載波 | 總線空閑 – 無有效載波 | 1 |

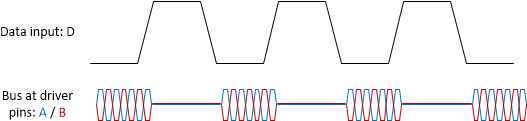

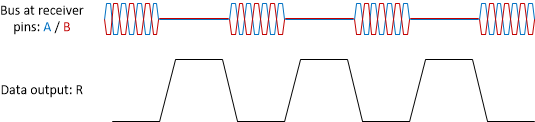

圖 2-1 THVD80x0：調制和解調通過 THVD8000 或 THVD8010 上的設置電阻來選擇調制頻率。THVD8000 的調制頻率范圍為 125kHz 至 5MHz，而 THVD8010 的調制頻率范圍為 125kHz 至 300kHz，但對噪聲的敏感度低于 THVD8000。

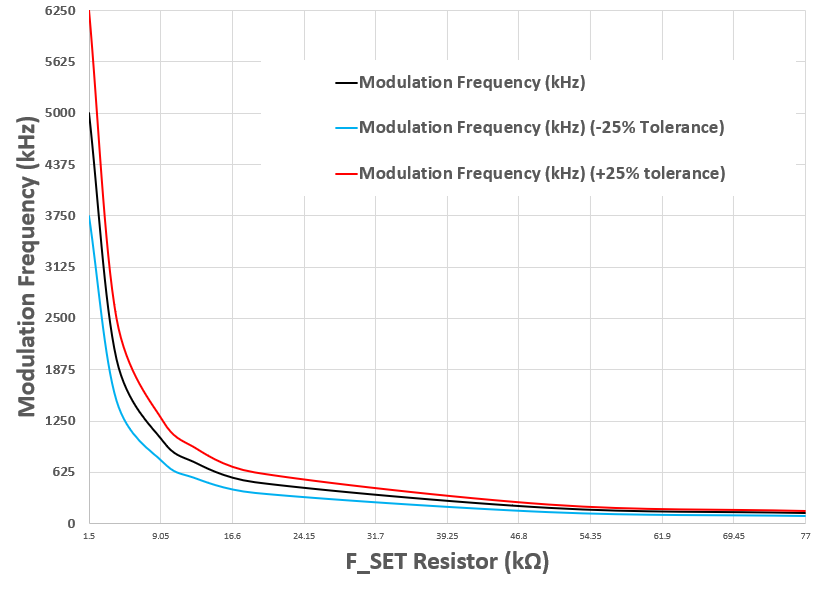

圖 2-2 THVD8000 調制頻率與設置電阻值間的關系OOK 信號的解調遵循與調制信號相同的邏輯，但順序相反。解調器通過使用集成式變頻帶通濾波器來實現這一點，該濾波器通過與之前相同的設置電阻進行控制，以便做好充分準備，以正確的頻率接收數據。其中一個重要的細微差別是變頻帶通濾波器的品質因數 (Q0) 值較低，這意味著其通帶較寬 – 之所以這樣，是因為調制器本身對信號的載波頻率有 ±25% 的容差 – 因此濾波器本身并不十分挑剔，并且在一條總線上使用多個 OOK 頻率會導致通信問題，通常不建議這樣做。
了解調制器和解調器后，就可以更詳細地探究收發器本身。

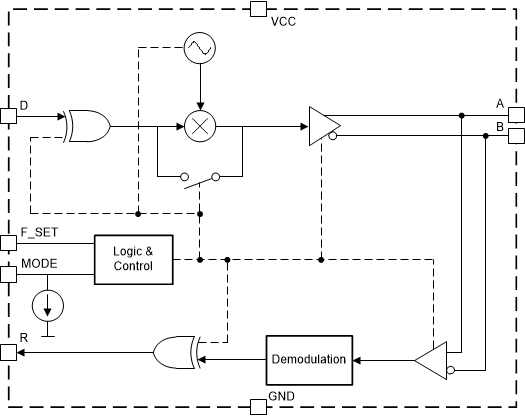

圖 2-3 THVD80x0：功能方框圖功能方框圖顯示 Powerbus 器件可分為三組。首先是面向數字控制臺的引腳（D、MODE 和 R），用于對器件進行控制，并允許向收發器控制器傳輸數據以及從中接收數據。D 和 MODE 引腳是標準邏輯輸入端，與傳統 RS-485 器件通用的其他邏輯輸入端相同：輸入高電平為 2V 或更高，輸入低電平為 0.8V 或更低。D 是傳輸?shù)臄?shù)據，MODE 是對器件的控制，其中邏輯高電平可將器件置于發送器模式，而邏輯低電平可將器件置于接收器模式。其次是調制器和解調器 – OOK 調制和解調方案物理集成到器件的這個位置，其功能如前所述。最后是面向收發器總線的實際引腳 A 和 B。除了輸入閾值（由于調制方案的原因）外，該前端的所有其他方面均符合 RS-485 標準。因此它不會對傳統 RS-485 總線產生負面影響，但它無法與線路上的其他器件通信。
外部耦合網絡可以說是 Powerbus 設計中最重要的方面之一，因為它允許在同一條總線上傳輸電力和數據。
圖 2-4 THVD80X0 簡化版原理圖（圖中所示為 THVD8010）每個節點的耦合網絡均由 2 個電容器和 2 個電感器組成。在 THVD80X0 簡化版原理圖（圖中所示為 THVD8010）中，C1、C2、L1 和 L2 表示第一個 THVD8010 的耦合網絡，而 L3、L4、C3 和 C4 表示第二個 THVD8010 的耦合網絡。概括來說，共享總線背后的理念是頻分多址 (FDMA)，其中數據信號的頻率遠高于電源信號的頻率（電源信號頻率要么為 0Hz（直流），要么為低頻交流 (50Hz–60Hz)），并且每個目標器件的預期負載都可以濾除無用信號。實際上，這意味著網絡中的電容器對 THVD8000 或 THVD8010 應具有低阻抗，但對電源信號應具有高阻抗，從而使收發器僅與數據信號本身交互。相反，電感器必須對電源信號具有低阻抗，這樣電源信號在通過時才不會有太大的衰減；而對 OOK 數據信號具有高阻抗，以防止收發器過載并幫助防止電源或負載上的噪聲。假設電源和電源負載具有大容量電容，以幫助為 OOK 信號創建交流 接地 – 使用交流電源（而不是更簡單的直流電源）時，這是一個重要的考慮因素。電容器和電感器的大小根據以下公式確定，這些公式假定系統已正確端接（兩個 120Ω 終端，每個終端節點各一個）。
電容器的大小設定為每個節點上的最小允許電容在調制頻率下為 5Ω。如果不遵循此過程，數據信號的衰減會更大。該值可以低于 5Ω，但不能高于 5Ω。
電感器設置每個所用電感器的最小有效電感值（例如，如果有 2 個節點和 4 個電感器，則每個節點和電感器至少需要 Lmin）。N 是同一總線上其他 Powerbus 節點的數量。在 N 值較小的情況下，電感值不會受到收發器負載的影響，但隨著 N 的增大，它將成為計算的重要部分。這樣一來，總線的共模負載就等于或大于 375Ω，這相當于 32 個單位負載的近似共模負載，即 RS-485 允許的最大值。該公式僅給出有效電感（因為電源電流會導致降額），確保運行期間有效電感處于這一電平至關重要。其他電感器參數取決于電源系統需求，而不是 THVD8000 或 THVD8010 的需求。
耦合網絡最終用作濾波器，而調制方案是一種可在與電源信號相同的線路上進行可靠通信的方案。THVD8000 或 THVD8010 的運行不需要該網絡，但需要該網絡來保護自身免受潛在破壞性電源信號的影響，并防止總線過載。
這份關于 Powerbus 可能的修改的列表并非詳盡無遺，但確實顯示了標準 Powerbus 應用背后的基本設計原理。
