碳化硅 (SiC) MOSFET 已成為硅 (Si) IGBT 的潛在替代產品，適用于光伏逆變器、車載和非車載電池充電器、牽引逆變器等各種應用。與 Si IGBT 相比，SiC MOSFET 具有更嚴格的短路保護要求。為了充分利用 SiC MOSFET 并確保系統穩健運行，需要快速可靠的短路保護電路。本文檔將討論 SiC MOSFET 和 Si IGBT 的不同特性，說明并比較三種短路保護方法，以及總結 SiC MOSFET 的短路保護要求。TI 的 UCC217xx 系列是適用于 IGBT 和 SiC 且具有高級保護功能的單通道隔離式柵極驅動器，可用于各種系統設計，以保護開關免受各種類型的過流和短路故障的影響。出色的快速保護和高抗噪性可提高系統設計的多功能性和系統的穩健性。

要最有效地使用 SiC MOSFET，需要充分了解相關器件特性。SiC MOSFET 和 Si IGBT 具有不同的特性，這對其各自的短路保護方案有影響。

通過 IGBT 與 SiC MOSFET 的比較結果可以看出，IGBT 具有相似的阻斷電壓和電流額定值，而 SiC MOSFET 具有更小的芯片面積，因此寄生電容小于 IGBT 并固有的開關速度有所增加。但是，較小的芯片面積意味著 SiC MOSFET 芯片的散熱能力較差。在短路情況下，浪涌電流會產生大量的熱量，如果散熱能力不足，芯片可能會在短時間內被損壞。由于芯片尺寸較小，SiC MOSFET 的浪涌電流能力低于 IGBT。

SiC MOSFET 和 IGBT 的輸出特性也不同。在正常導通狀態期間，IGBT 通常在飽和區域中工作。發生短路時，集電極電流 I_C 增加，并從飽和區域急劇轉換到活動區域。集電極電流會自我限制，并不再受 V_CE 的影響。因此，IGBT 電流和功耗的增加會自我限制。

而在正常導通運行期間，SiC MOSFET 在線性區域工作。在短路事件期間，SiC MOSFET 會進入飽和區域。與 IGBT 不同，SiC MOSFET 具有更大的線性區域。從線性區域到飽和區域的轉換發生在 V_DS 明顯升高的情況下。漏極電流會隨 Vds 的增加而不斷增加。器件會在達到轉換點之前被損壞。這些特性使得 SiC MOSFET 的短路保護與 IGBT 大不相同。

短路保護方法比較

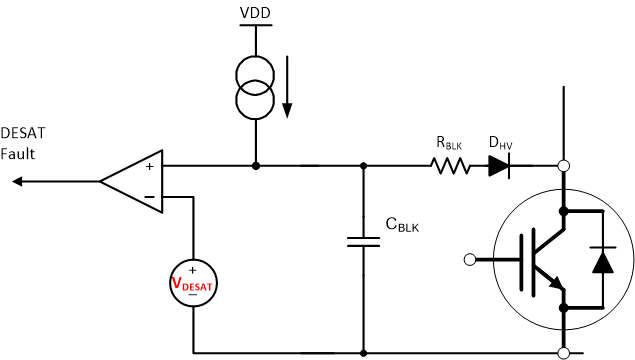

短路保護對于確保系統穩健并充分利用器件非常重要。合格的短路保護電路應能夠?qū)崿F(xiàn)快速檢測并關斷器件，而不會發生誤觸發。我們將分析和比較目前常用的三種短路保護方案，包括去飽和檢測、分流電阻檢測方案和 senseFET 電流檢測方案。圖 1 展示了去飽和檢測電路。

該電路由一個電阻器、一個消隱電容器和一個二極管組成。當器件導通時，電流源為消隱電容器充電并且二極管導通。在正常工作期間，電容器電壓被鉗位在器件的正向電壓。發生短路時，電容器電壓會快速充電至閾值電壓，從而觸發器件關斷。電容器充電時間稱為消隱時間，計算公式為：

對于 IGBT，去飽和閾值電壓通常設置在轉換電壓附近，因?yàn)橹箅娏鲙缀蹩梢允艿较拗?，以?IGBT 能夠承受更長的時間。設計 SiC MOSFET 的去飽和電路時需要更多注意。為 IGBT 設計的消隱時間過長，無法保護 SiC MOSFET。一方面，SiC MOSFET 的轉換電壓通常非常高，因此無法限制電流。當推薦的短路關斷時間小于 2μs 時，去飽和閾值電壓需要設置為較低的值。另一方面，SiC MOSFET 的快速開關速度會在導通轉換期間產生噪聲。短路檢測時間應設計得足夠長，以避免誤觸發，這使得 SiC MOSFET 的去飽和電路設計頗具挑戰性。

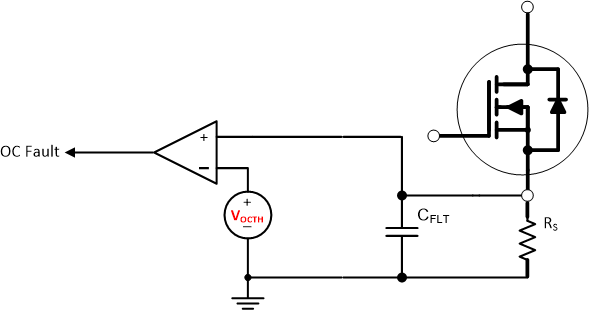

圖 2 展示了分流電阻檢測方案。電源環路中串聯了一個小電阻器來檢測電流。該方案簡單明了，可在任何系統中靈活采用。為了保證信號精度和檢測時間，需要使用高精度電阻器和快速 ADC。該方法的缺點在于功率損耗。在大功率系統中，大電流會在分流電阻器上產生較大的功率損耗。在小功率系統中，需要更大的電阻來確保檢測信號的準確性，這也會在小功率應用中產生損耗并降低效率。

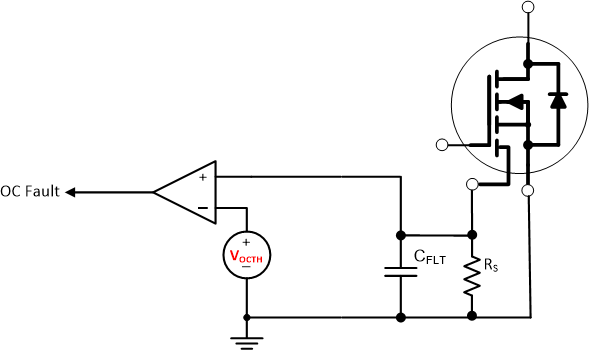

圖 3 展示了 senseFET 電流檢測方案。senseFET 通常集成在電源模塊中，與主器件并聯，以減小器件電流。然后使用精確的分流電阻器測量減小后的電流。由于檢測到的電流與器件電流同步，因此檢測時間很短。由于 senseFET 集成在電源模塊中，寄生電感較小，因此產生的噪聲較低。盡管此方案有許多優勢，但仍需要帶有 senseFET 的電源模塊，這會增加系統成本。

總結

SiC MOSFET 有望取代 IGBT，從而實現更緊湊、更高效的系統。SiC MOSFET 的短路保護方案應從以下幾個方面進行評估：快速響應時間、低功率損耗、高精度、高抗噪性和低成本。應努力改善保護電路、柵極驅動器和 PCB 布局，以提高整體性能。UCC217XX 系列具有出色的過流和短路保護功能。憑借較短的檢測時間和故障報告時間，柵極驅動器可以在故障發生后立即關斷 IGBT 和 SiC MOSFET 模塊，并向隔離式輸入側報告故障。UCC217XX 系列支持上述所有三種檢測方案，這使得該驅動器適用于各種系統設計。該驅動器可以針對過流和短路故障提供可靠的保護，并提高系統的穩健性。
