使用以下步驟，部署射頻功率衰減校正宏。

1. 按照要求的配置啟動器件。
2. 發送多音信號并測量其在頻帶邊緣 (±?F + FNCO) 和頻帶中心 (FNCO) 的振幅。

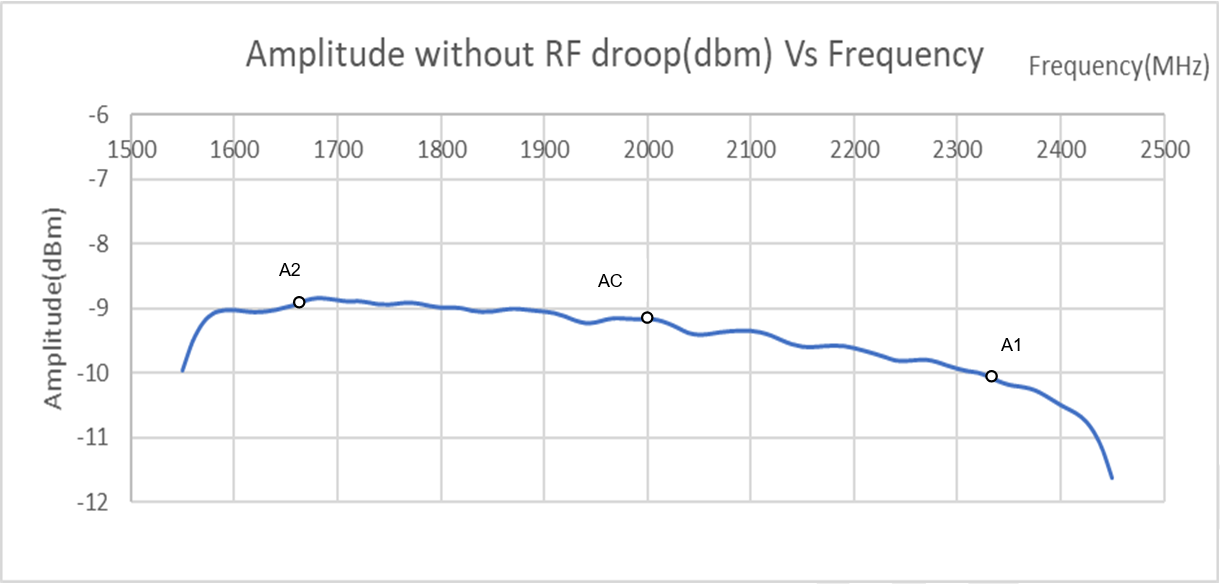

3. 圖 2-2 演示了通道 A 發送器 (TXA) 的振幅與頻率間的關系圖，NCO 頻率(FNCO) 配置為 2GHz，發送器數據速率 (Fdata) 配置為 983MHz。
   圖 2-2 振幅（無射頻功率衰減）與頻率間的關系
4. 如前所述，我們需要在 FNCO 和 ±?F + FNCO 處對振幅進行三次測量。我們假設 ?F= Fdata × 0.35 ≈ 340MHz，因此函數調用所用的值確定如下。

   變量	觀察值	計算	C-AFE 函數調用的最終值。
   afeInst	單個器件	0	0
   txChSel	TXA	0 表示 TXA	0
   bandNo	Band0	0-Band0	0x0
   ncoNo	NCO1	0 表示 NCO1	0
   deltaFreq	340MHz	?F × 216/Fdata	Int(22667)
   FNCO = 2000MHz 時的 Amplitude(Ac)	-9.51dBm	不適用	不適用
   FNCO + ?F =2340MHz 時的 Amplitude(A1)	-10.122dBm	不適用	不適用
   FNCO -?F =1660MHz 時的 Amplitude(A2)	-8.933dbm	不適用	不適用
   RHS	0.61dbm	Ac - A1	不適用
   LHS	-0.577dbm	Ac - A2	不適用
   amp1	不適用	int(10**(RHS/20)*2**15)	Int(35151)
   amp2	不適用	int(10**(LHS/20)*2**15)	Int(30661)

5. 此外，可以通過以下命令調用先前示例的函數：

   CAFé.configureTxRfDroop(0 ,0 ,0 ,0, int (22667), int (35151), int (30661))

6. 必須為每個發送器通道重復前面的過程。
