ZHCACZ1A August 2023 – April 2025 UCC256404
6.1 解決突發轉換期間 ZCS 問題的外部電路測試結果
表 6-1 展示了為自動待機輸出電流電平而設置的外部電路元件值
表 6-1 自動待機輸出電流電平
| 負載條件 | 突發模式設置 | 突發關閉周期 |
|---|---|---|
| > 0.25A | 無突發 | 0 |
| < 0.25A | 功率高于 0.25A 時出現突發 | 大 |
以下波形顯示了沒有外部自動待機電路和有外部自動待機電路的情況

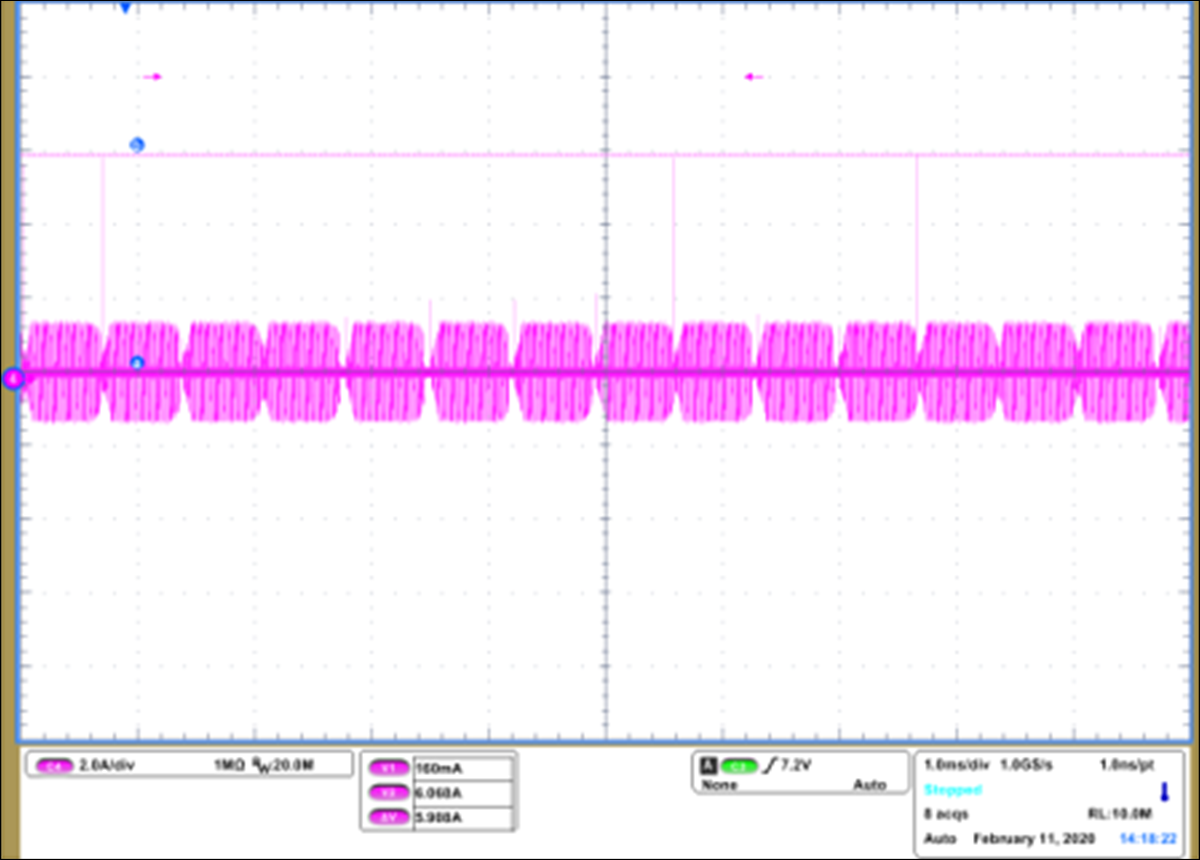

圖 6-2 低側電流波形（無外部電路）
圖 6-3 低側電流放大波形（無外部電路）

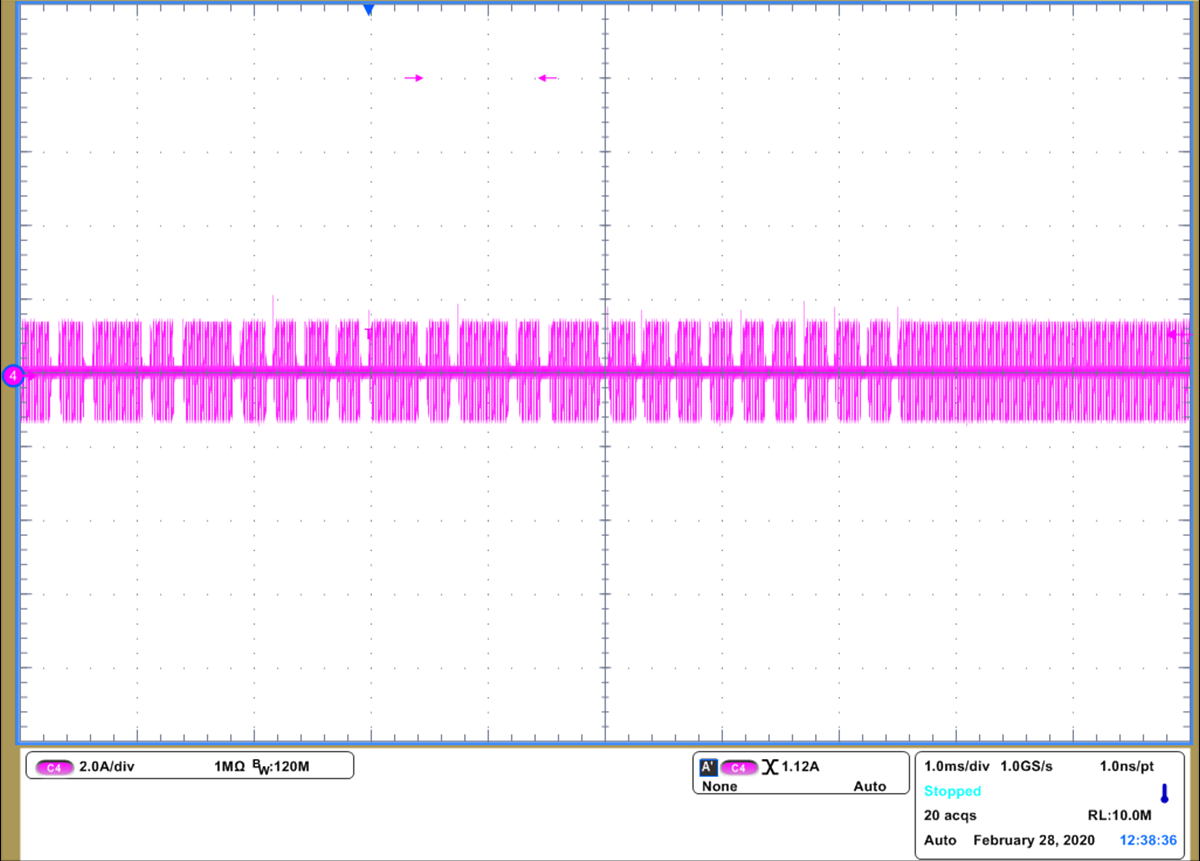

圖 6-4 低側電流波形（有外部電路）

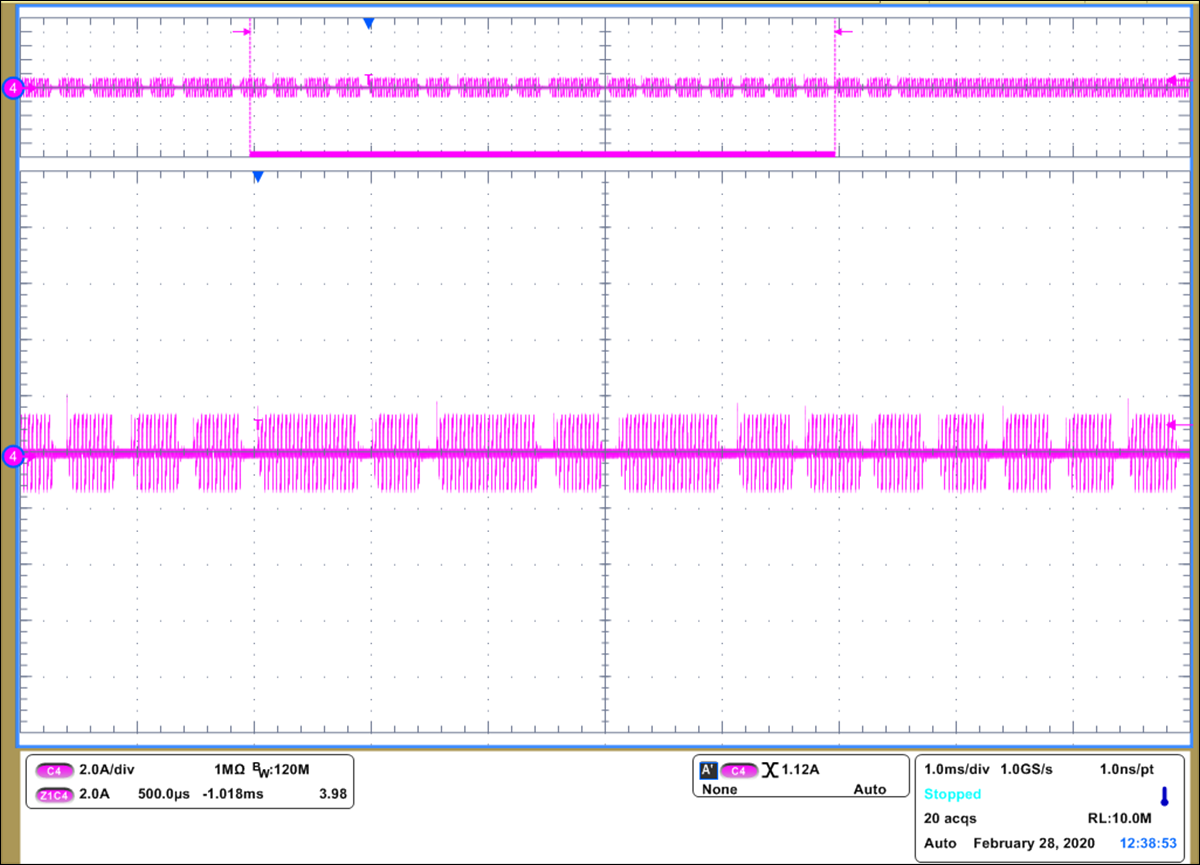

圖 6-5 低側電流放大波形（有外部電路）
