設計目標

設計說明

這款航天級電路設計展示了一個單端轉差分 (SE-to-Diff) ADC 驅動器，該驅動器使用 LMH5485-SEP 和一個共模電壓為 0.95V、輸入范圍為 3.2Vpp 的模數轉換器 (ADC)。LMH5485-SEP 是一款航天級、低功耗、高速全差分放大器，主要用于驅動高性能 ADC。高性能 ADC 是低噪聲、超低功耗、高速、雙通道器件，用于多種航天應用，其中包括：成像、光譜分析、雷達、控制環路、儀表等。由于 ADC 接受差分信號，因此在設計電路時，相較于使用兩個運算放大器，全差分放大器 (FDA) 是一個更好的選擇。除了提供平衡的輸出信號外，F(xiàn)DA 還具有其他出色優勢。其中一些優勢包括：

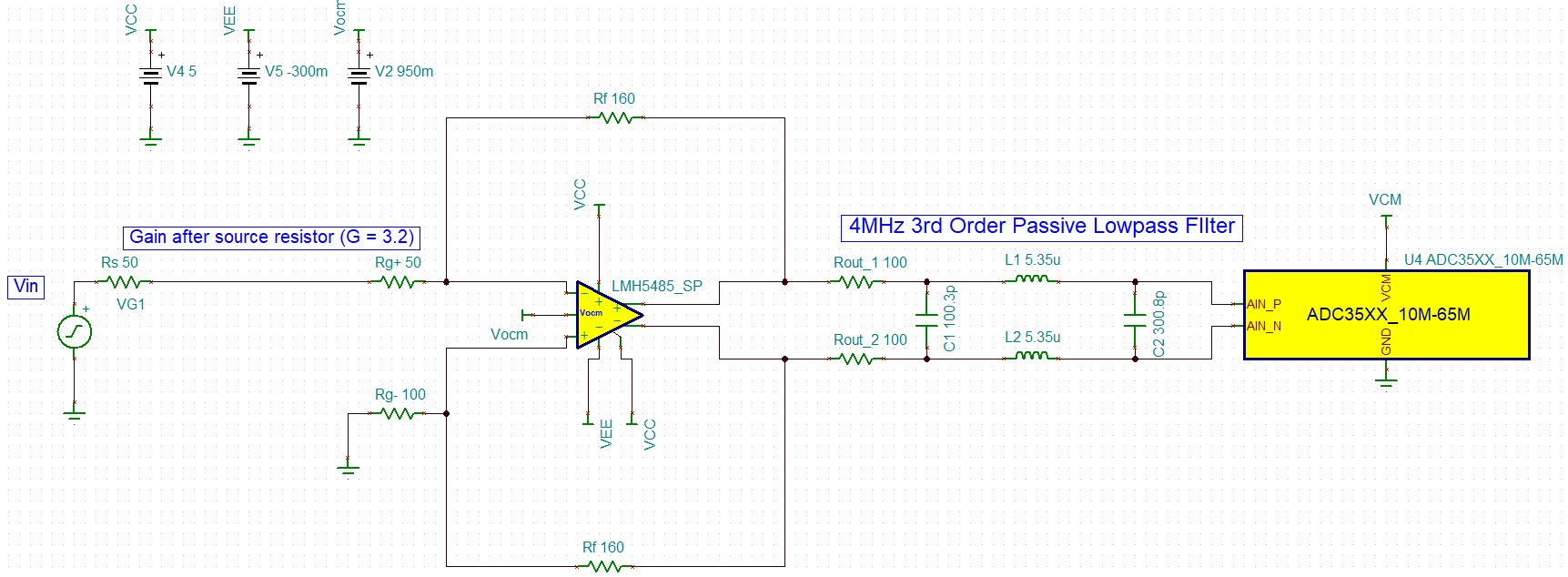

下圖顯示了完整的電路設計。

上圖中所示的電路從具有 50? 源電阻的單端交流電源開始。此電源為 LMH5485 全運算放大器供電。根據反饋電阻器的值，放大器的增益為 3.2。然后，F(xiàn)DA 的輸出進入截止頻率為 4MHz 的三階無源巴特沃斯低通濾波器，接著進入 ADC 的輸入端。

設計步驟

1. 需要兩個電源來為 FDA、VCC 和 VEE 供電。VCC 設置為 5V，而 VEE 設置為 -300mV。此 FDA 需要在輸入軌上有 0.2V 至 0.3V 的余量，因此 VEE 設置為 -300mV。
2. 確定放大器的源電阻、增益和輸入信號。對于此設計，期望的源電阻為 50?、增益為 3.2、輸入信號為 2Vpp。仿真結果表明，當沒有端接電阻器時，50? 源電阻將輸入電壓一分為二；因此，電源電壓為 2Vpp。實際上，在連接 50? 源電阻之后電壓是 1Vpp。為了實現阻抗匹配電路，Rg1 可以與源電阻器匹配，因此 Rg1 為 50?。
3. 使用接下來的三個公式計算 Rg2：
   $Rg2=(Rt//Rs)+Rg1$
   $Rg2=\left({\left(\frac{1}{Rt}+\frac{1}{Rs}\right)}^{-1}\right)+Rg1$

   由于未使用端接電阻器 (Rt)，將 Rt 視為無窮大；因此，1/Rt 可以抵消掉。

   $Rg2= {\left(\frac{1}{Rs}\right)}^{-1}+Rg1 = {\left(\frac{1}{50 \mathrm{?}}\right)}^{-1}+50 \mathrm{?}=100\mathrm{ }\mathrm{?}$

   如公式所示，Rg2 始終是 Rg1 電阻器值的兩倍。

4. 根據計算出的值，可以確定反饋電阻器 (Rf) 的值。
   $Rg1=\frac{2\frac{Rf}{\mathrm{A)}v}-Rs}{1+\frac{Rs}{Rt}}$

   如設計步驟 4 中所示，由于未使用端接電阻器 (Rt)，因此這個分?jǐn)?shù)的分母等于 1?？梢灾匦屡帕羞@個方程式來求解 Rf。更新后的公式如下：

   $Rf=\frac{G\times (Rs+Rg1)}{2}= \frac{3.2\times (50+50)}{2}=160 \mathrm{?}$
5. 設計完 FDA 級之后，創建三階無源巴特沃斯低通濾波器 (LPF)。截止頻率為 2MHz；不過，在 4MHz 下計算 LPF，確保 2MHz 信號保持高于 -3dB。以下公式用于計算 LPF 的元件值：
   $fc=\frac{1}{2\pi \sqrt{L\times C1\times C2}}$

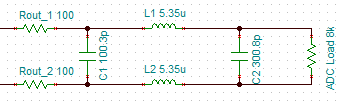

   將所有元件放在一起后，4MHz 三階無源巴特沃斯低通濾波器 展示了完整的濾波器。由于此設計是差分設計，因此兩個輸出軌上都可以有電阻器和電感器。因此，每個輸出軌的電阻器和電感器的值會除以二。濾波器的輸入電阻器為 100?。名為“ADC Load”的輸出電阻器是虛擬負載，表示不屬于濾波器的內部 ADC 負載。

   4MHz 三階無源巴特沃斯低通濾波器

設計仿真

V_IN 和 V_OUT 波形

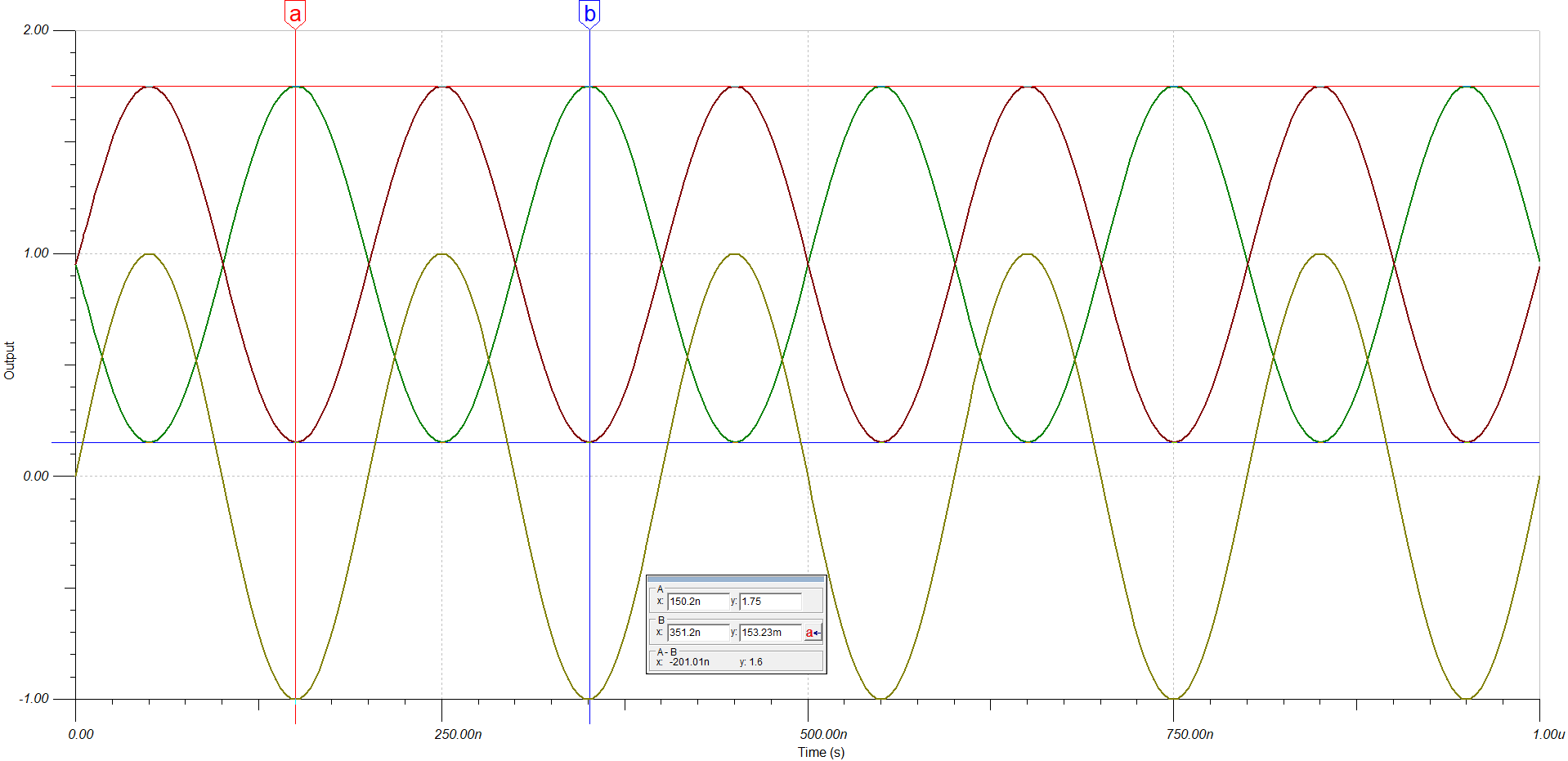

單端 V_IN 與差分 V_OUT 波形 展示了 FDA 的輸入和輸出。黃色是輸入源，紅色是正輸出，綠色是負輸出。輸入為 2Vpp（在使用源極電阻器之后為 1Vpp），正負輸出擺幅為 1.6Vpp。將兩個正負差分信號結合在一起，使輸出擺幅為 3.2Vpp。請注意，輸出的共模電壓為 0.95V。

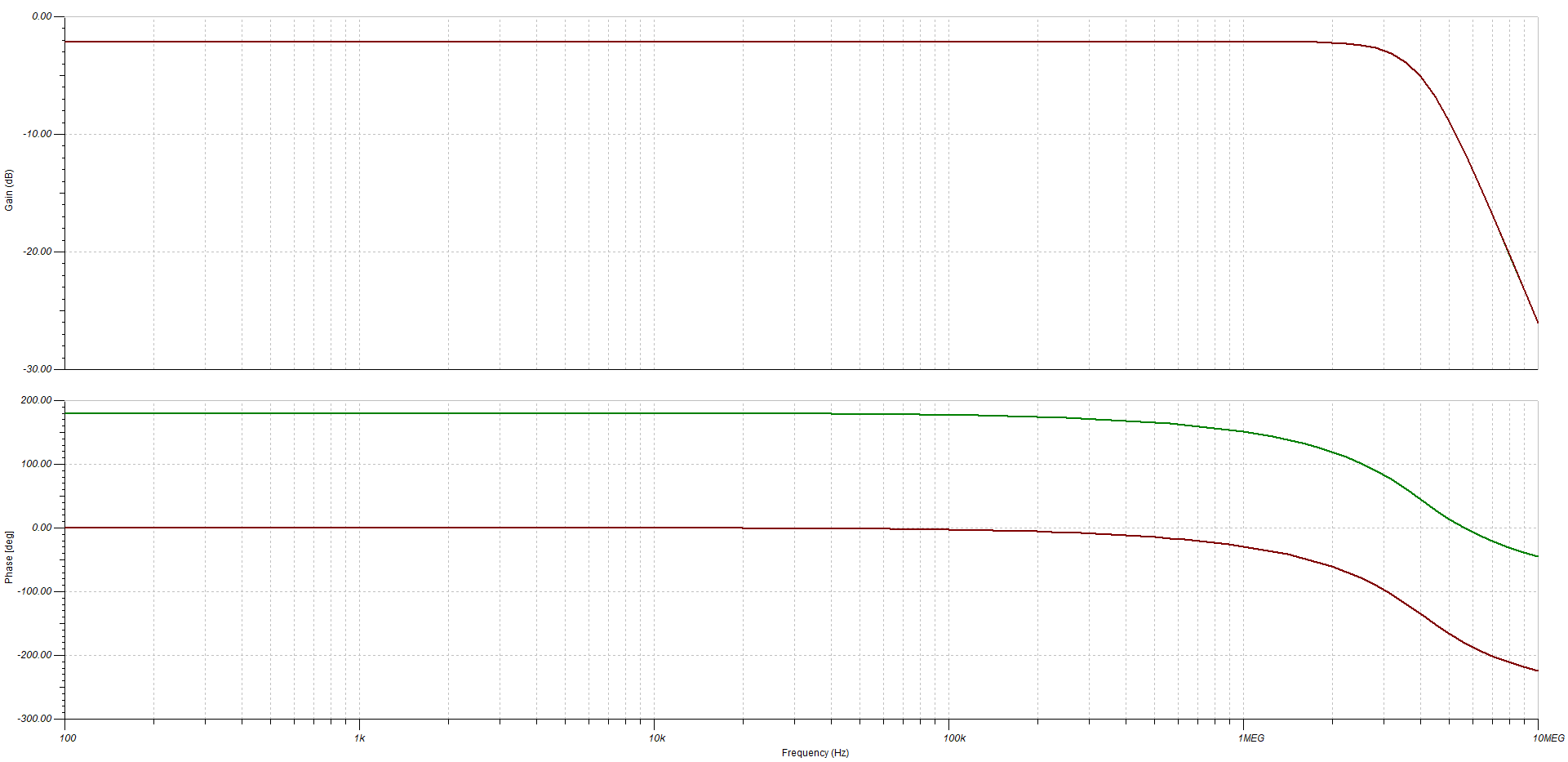

增益和相位波特圖 展示了二階無源低通濾波器的增益和相位圖。如下圖所示，截止頻率為 4MHz。這樣做是為了使 2MHz 的實際截止頻率保持在 -3dB 增益以上。

穩定性

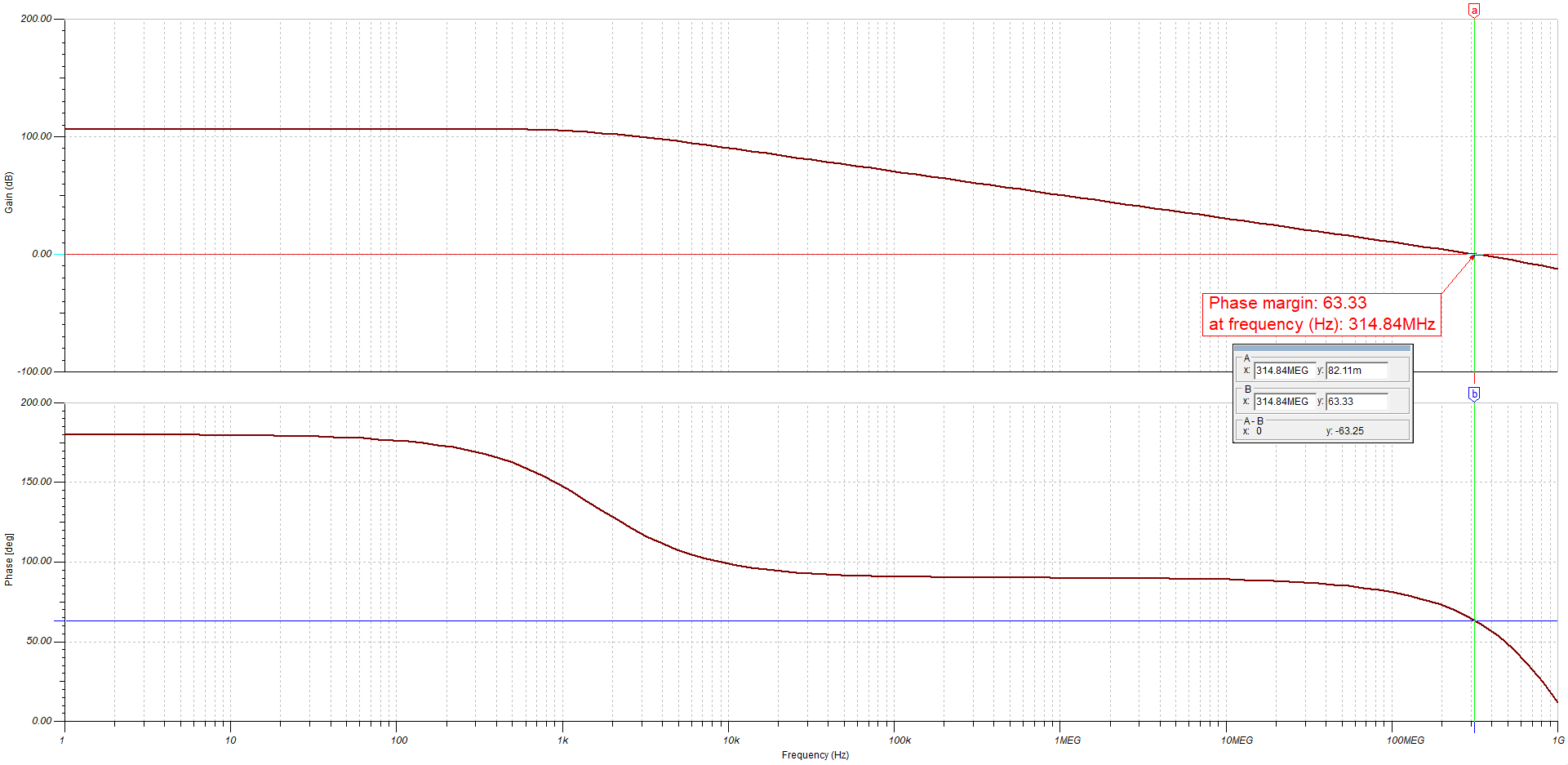

放大器的相位裕度是放大器增益大于 0dB 時的相移量。開環增益降至低于 0dB 或相位裕度降至低于 60 度時，放大器將被視為不穩定。在本例中，開環增益在 314.84MHz 后降至 0 以下，相位裕度為 63.33 度，如穩定性增益和相位波特圖 所示。由于放大器僅在 2MHz 的頻率下工作，這對于該應用來說已經足夠。

實施 FDA 是為 ADC 供電的高效方法。元件數量減少以及對外部噪聲和偶次諧波的抗阻增加，這是 FDA 帶來的一些出色優勢。FDA 乍一看可能會令人生畏，但在深入了解設計步驟后，您會發現這個過程非常容易掌握。在此設計中，F(xiàn)DA 在 0.95V 的共模電壓下輸出期望的 3.2Vpp 輸出。FDA 之后的低通濾波器具有 4MHz 的截止頻率，并且因?yàn)樗侨A濾波器，截止頻率非常尖銳，從而可以去除通過頻率的任何不需要的諧波。

附加資源

• 德州儀器 (TI)，LMH5485-SEP 采用航天級增強型塑料的抗輻射、850MHz 全差分放大器產品頁面
• 德州儀器 (TI)，LMH5485-SEP 抗輻射、負軌輸入、軌到軌輸出、850MHz 全差分精密放大器 數據表
• 德州儀器 (TI)，全差分放大器的輸入阻抗匹配模擬設計期刊
• 德州儀器 (TI)，高速數據采集系統中的全差分放大器設計模擬設計期刊
• 德州儀器 (TI)，全差分放大器應用手冊
