后臺校準是在 ADC 運行期間進行的連續過程。后臺校準涉及連續使用未校準的備用 ADC 內核。校準此備用 ADC 內核后，ADC 內核會與（其中一個）有效 ADC 內核交換。因此，后臺校準可在各種環境（例如快速變化的溫度）中實時保持 ADC 的精度。但是，后臺校準比其他校準模式消耗的功率更多，因?yàn)閭溆?ADC 內核始終處于通電狀態，并且正在與有效 ADC 內核進行持續交換。

對于 ADC32RF55，后臺校準功能在數據表中被稱為連續校準。在連續校準期間，五個內部 ADC 內核（每個通道）中的一個大約每 27ms 交換一次，如果器件以 3GSPS 運行，則相當于大約每 8100 萬個樣本交換一次。圖 3-4 比較了前臺校準期間的內部 ADC 內核交換（前兩個 GPIO1 脈沖表示兩個單獨的前臺校準）與 ADC 內核在連續校準期間的交換方式（較長的 GPIO1 脈沖用于表示連續校準）。

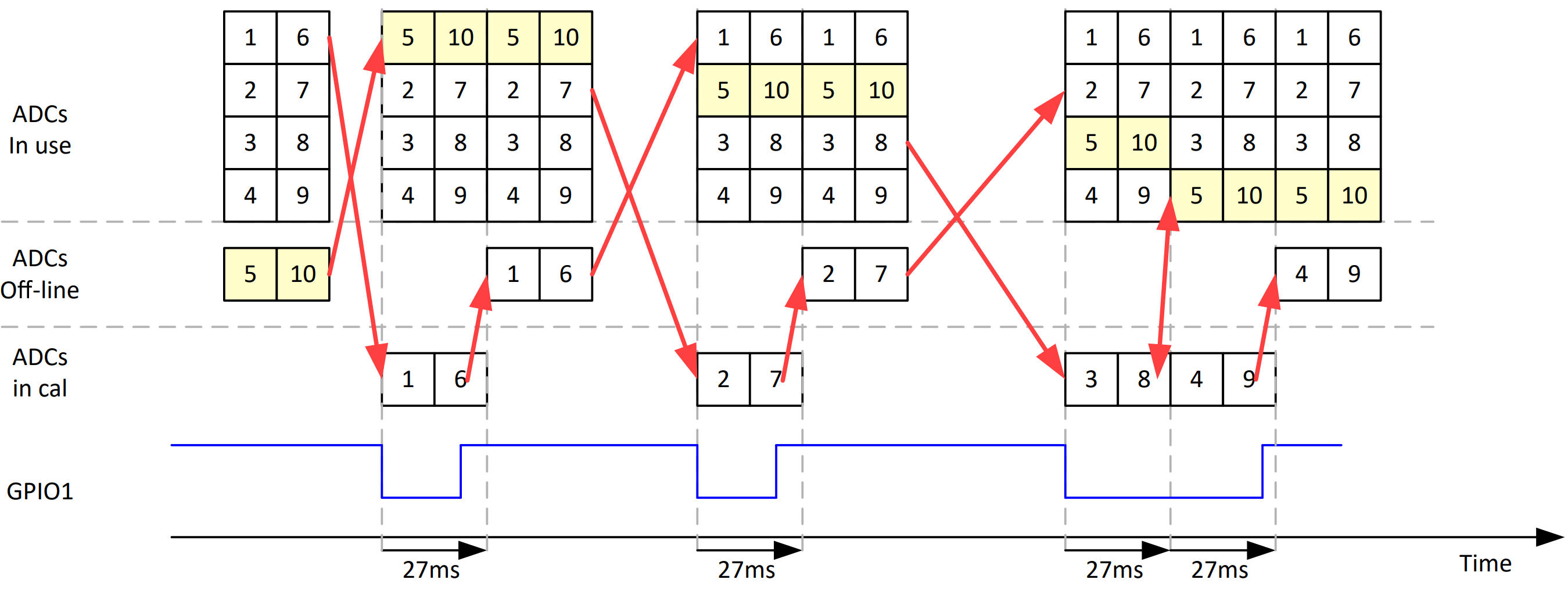

圖 3-4 后臺校準期間的 ADC32RF55 內核交換

必須通過寄存器字段使用 SPI 配置后臺校準。某些器件（如 ADC12DJ5200RF）支持低功耗后臺校準 (LPBG) 模式（如先前的圖 2-1 所示），可降低后臺校準期間的總功耗，但會增加器件電源的瞬態要求。在 ADC32RF55 實例中，可將 GPIO 配置為臨時凍結后臺校準，從而在低活動水平期間降低功率耗散。
