2.2.3 PSpice-TI 仿真
從 https://www.ti.com 下載相關元件的 PSpice-TI 仿真模型。圖 2-6 所示電路的參考部分可在 PSpice-TI 中進行仿真（如圖 2-7 所示），并可執行噪聲分析。

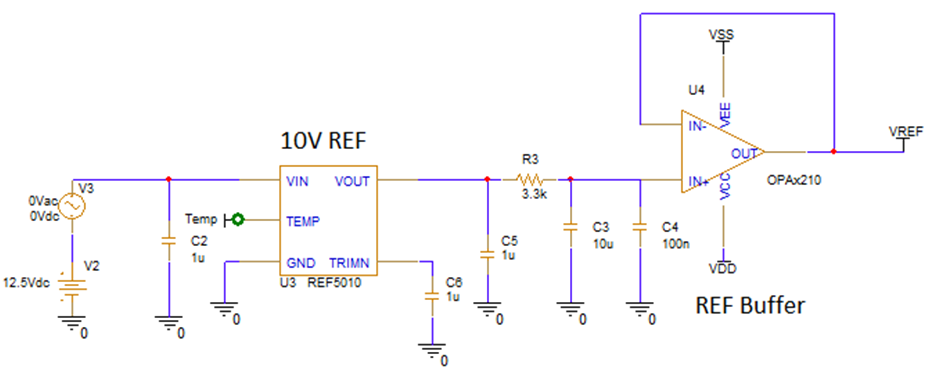

圖 2-7 針對基準電路的 PSpice-TI 仿真（在前一個圖像中）
該噪聲通過在輸出端使用電阻器-電容器 (R-C) 濾波器進行帶寬限制。圖 2-8 顯示了 REF5010 噪聲貢獻的仿真結果。圖 2-9 顯示了 DAC8801 在最大輸出電流下的噪聲貢獻建模值。

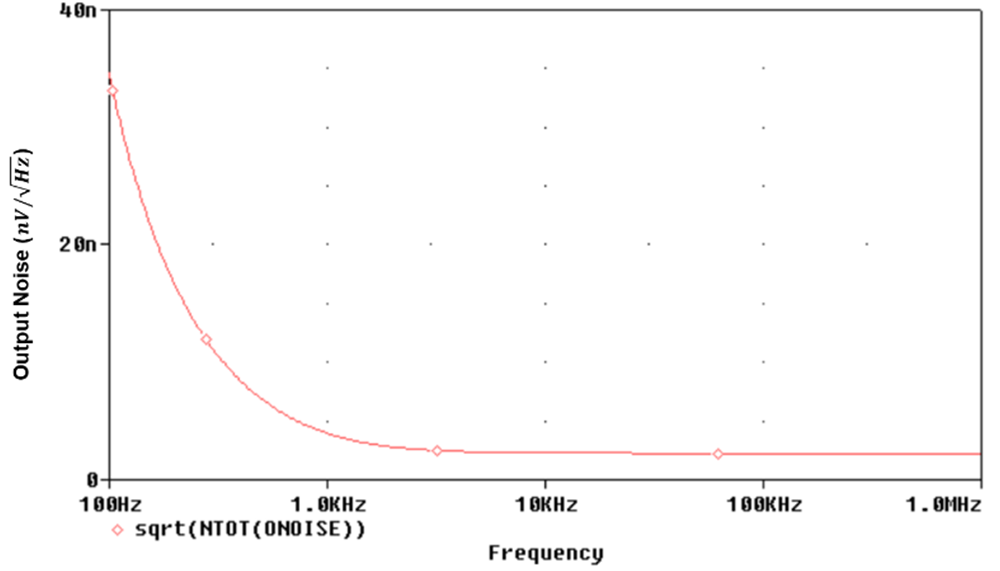

圖 2-8 基準電路的噪聲貢獻
圖 2-9 DAC8801 的噪聲模型
圖 2-10 顯示了整個電路的 PSpice-TI 仿真。

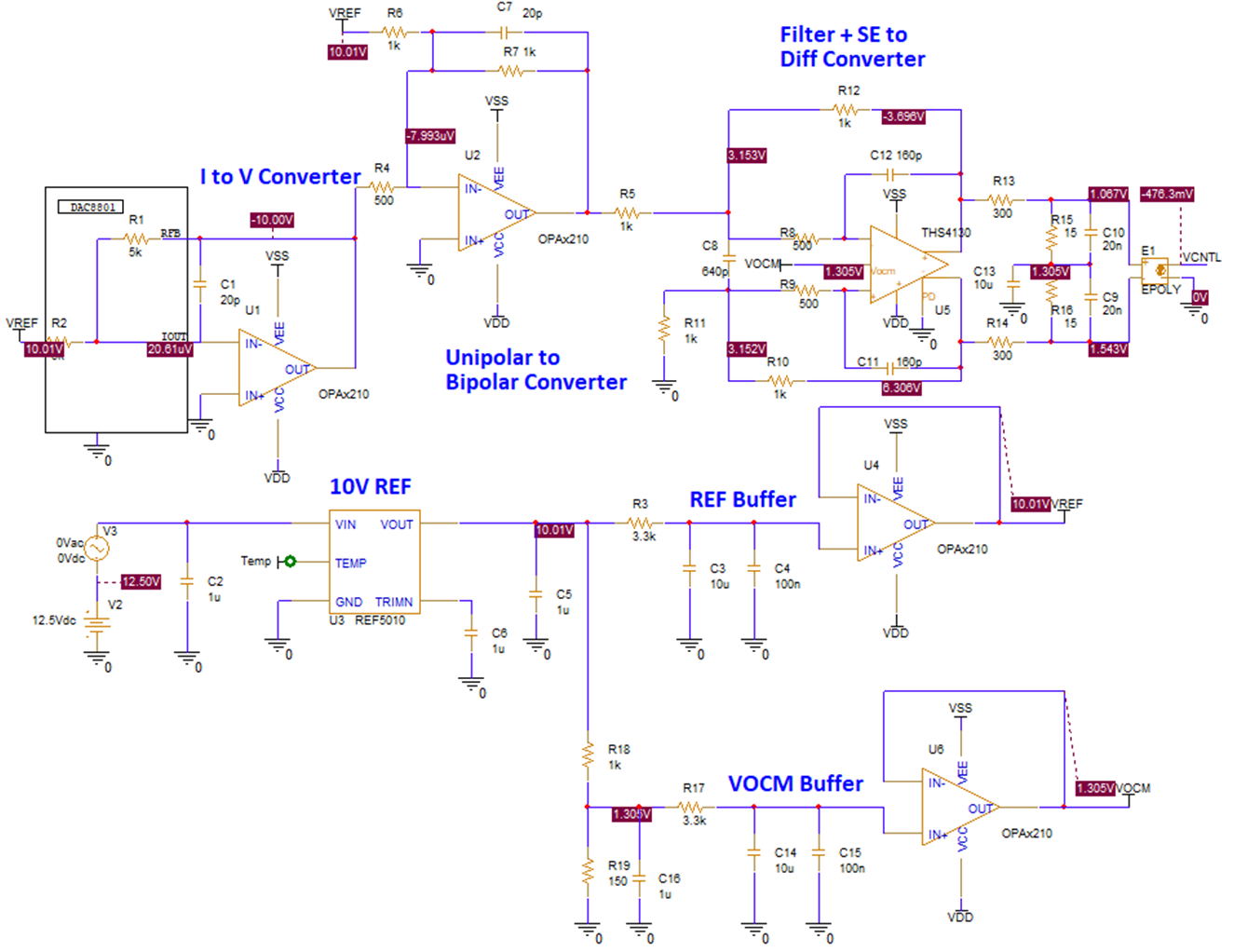

圖 2-10 建議 2 VCNTL 驅動電路的 PSpice-TI 仿真
圖 2-11 顯示了建議 2 電路的噪聲貢獻，1kHz 時 1.703nV/√Hz 的輸出噪聲表明，此類驅動電路可同時驅動大約 64 至 128 個通道。

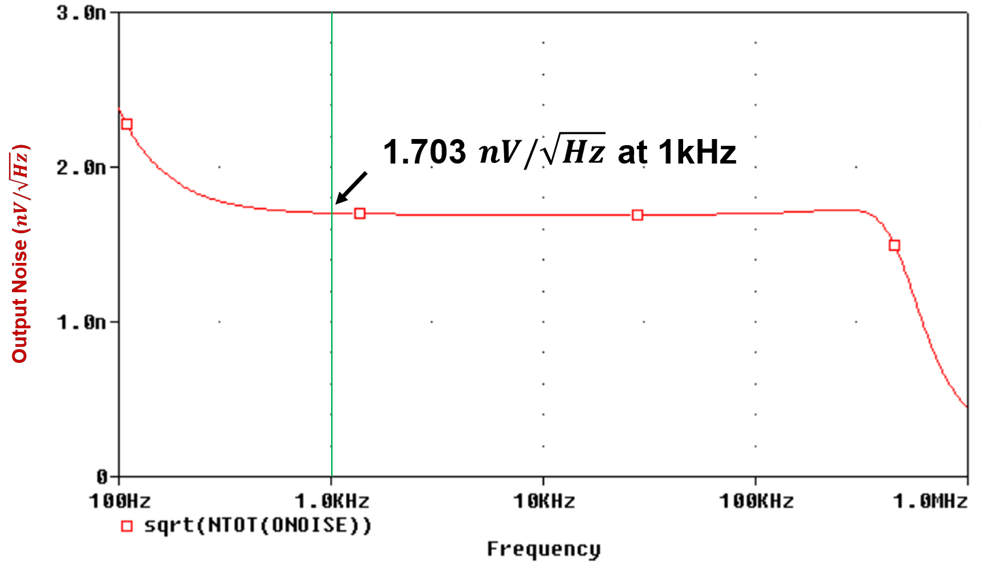

圖 2-11 建議 2 電路的噪聲貢獻
