ZHCACO2 may 2023 TPS7H5001-SP
3 測試結果
圖 3-1 效率與電流之間的關系

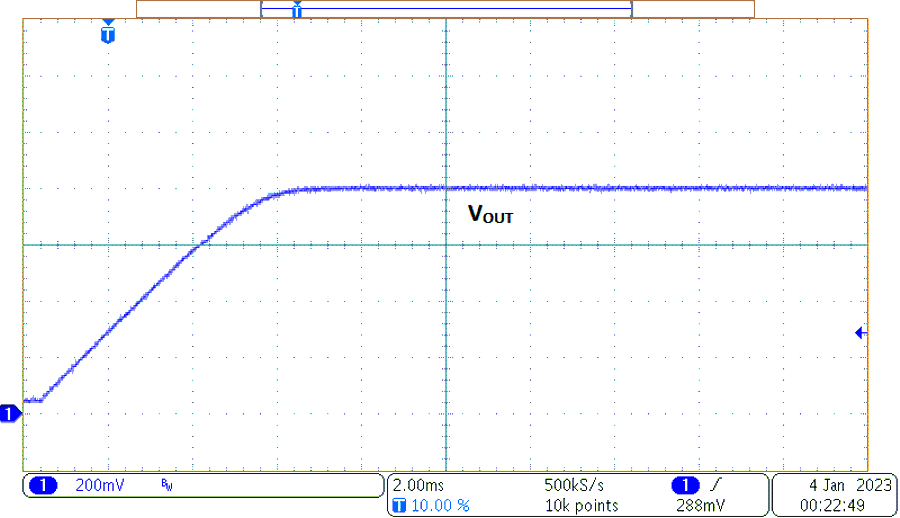

圖 3-2 帶載啟動 (30A)圖 3-2 顯示了空載時轉換器的啟動。

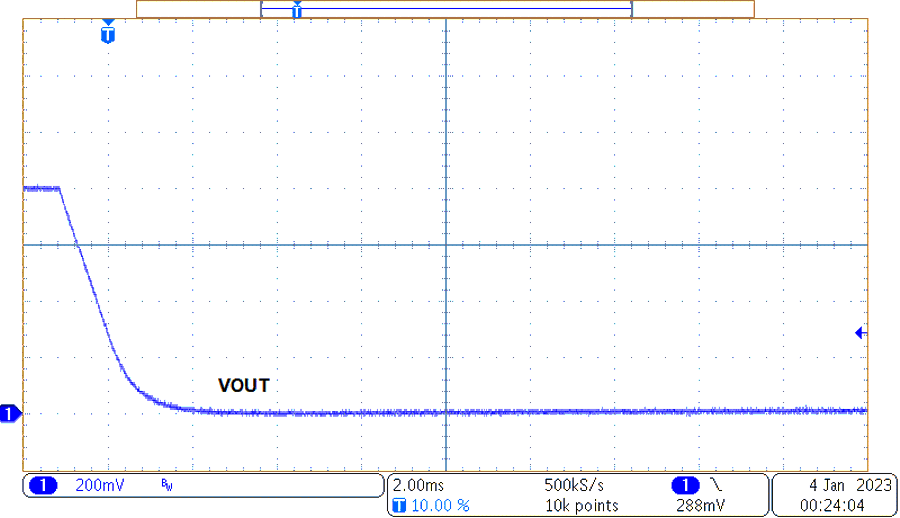

圖 3-3 關斷圖 3-3 顯示了加載 30 A 輸出電流時的轉換器關斷情況。

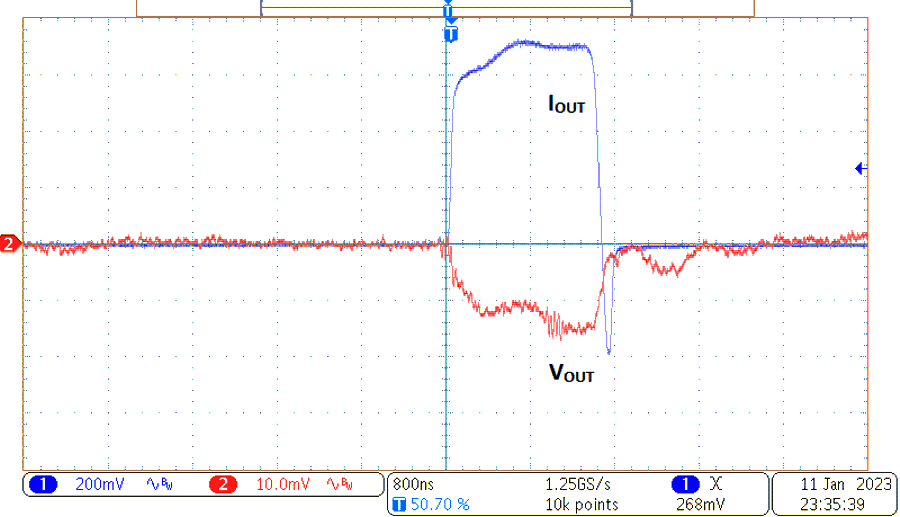

圖 3-4 電壓瞬變圖 3-4 展示了轉換器的輸出電壓下降導致產生 33A 輸出電流瞬變。輸出電流是在 FET 脈沖電流流經的 0.01 歐姆電阻器上測得。

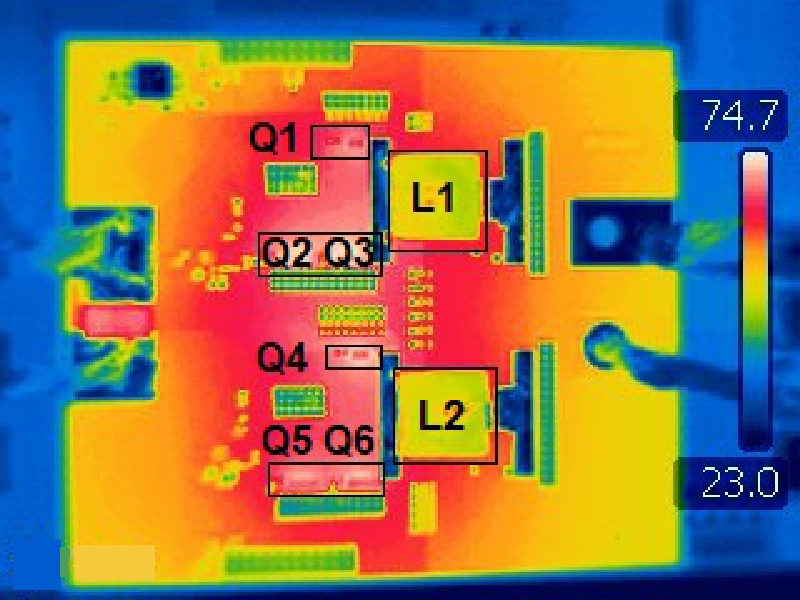

圖 3-5 輸出電流為 80A 時電路板的熱像圖圖 3-5 展示了輸出電流為 80A 時電路板的熱像圖。

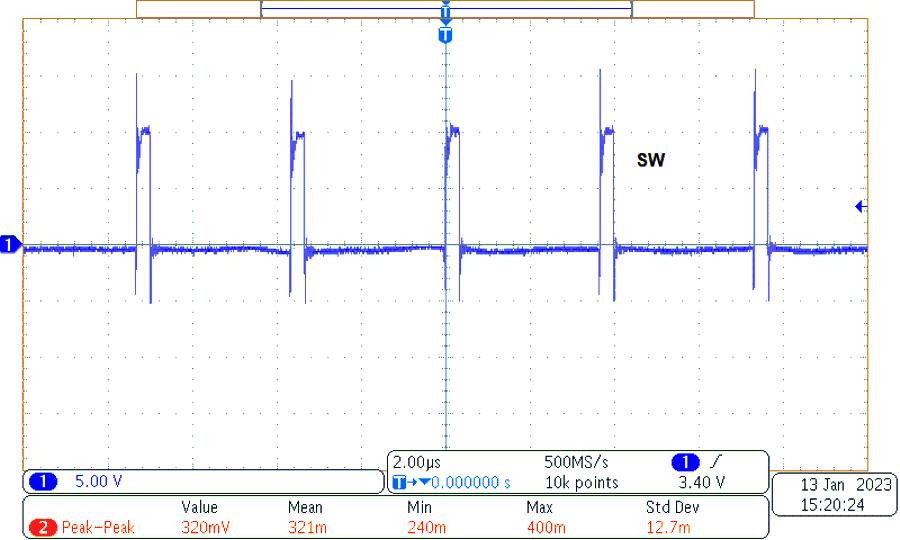

圖 3-6 滿輸出電流時的開關節點電壓圖 3-6 顯示了輸出電流為 80 A 時轉換器開關節點上的最大電壓。
