過去，內燃機車輛中的動力總成和車身電子裝置子系統僅使用 12V 電池，因此非隔離式控制器局域網 (CAN) 器件足以實現車內組網。但是，隨著混合動力電動汽車 (HEV) 和電動汽車 (EV) 的出現，這些子系統中越來越多的非隔離式 CAN 節點正在采用隔離式。

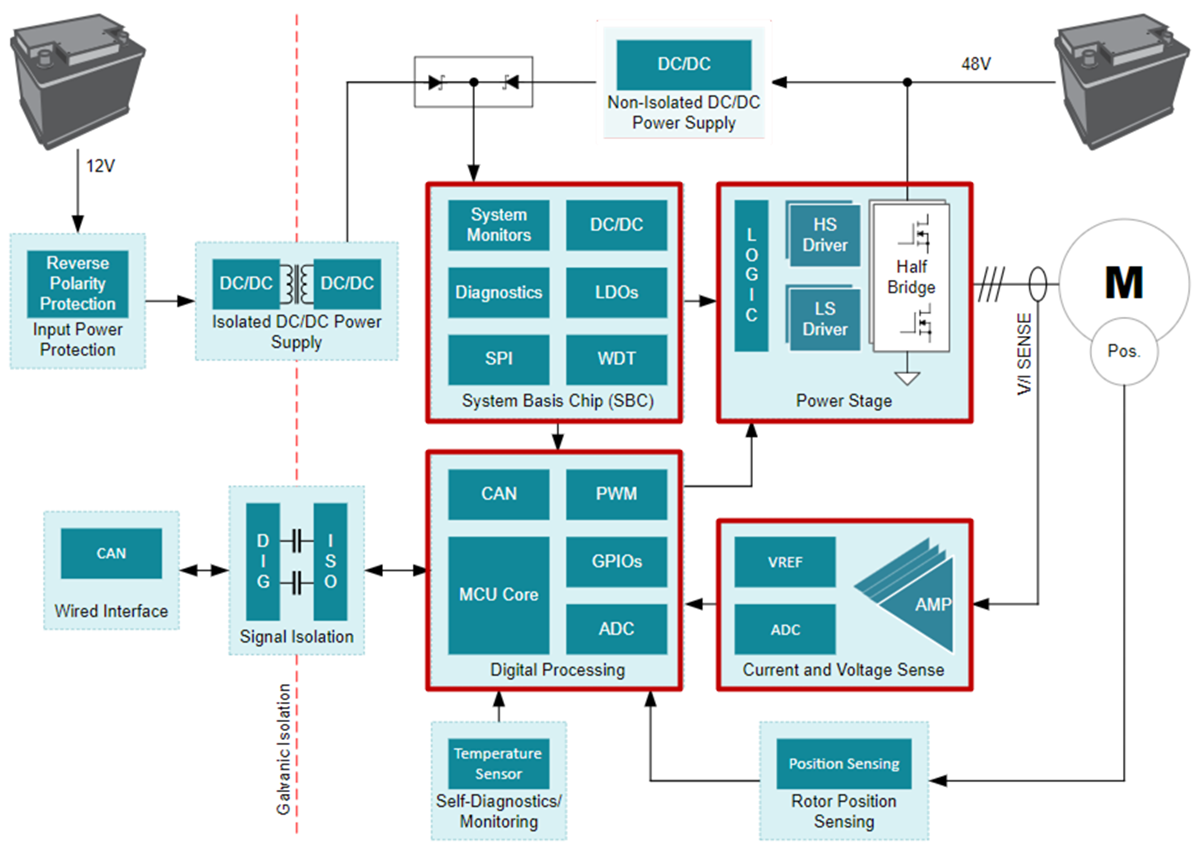

根據電子控制單元 (ECU) 的不同，信號隔離要求可能也有所不同。非隔離式 CAN 可能足以滿足一些應用的需求，而隔離式 CAN 可能對其他應用是必需的。隔離式 CAN 的一個使用示例是適用于 HEV 的帶式起動發電機，如圖 1 所示，其中高壓邊的微控制器需要通過隔離器與 12V 低壓邊進行 CAN 通信，從而在 HV 邊為 LV 邊提供保護。

隔離式 CAN 要求也因系統而異。ISO1042-Q1 等隔離式 CAN 收發器滿足隔離器兩側一直有隔離式電源的系統要求。在動力總成等系統中可能會出現這種情況，其中 CAN 收發器需要持續開啟以監測安全關鍵型功能并將此信息傳遞給微控制器。由于微控制器 (MCU) 和隔離式 CAN 收發器持續開啟，這會導致功耗增加。

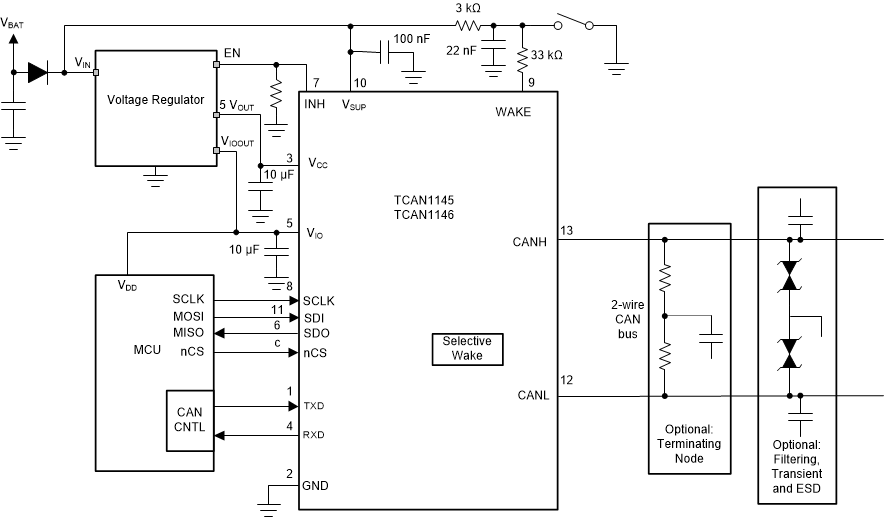

為了降低汽車的總體功耗，關閉 CAN 收發器并讓微控制器不監測安全關鍵型信號可能會有所幫助。具有喚醒功能的非隔離式 CAN 收發器（例如 TCAN1043-Q1 和 TCAN1144-Q1）允許所有 CAN 收發器同時喚醒，而支持局部組網的 CAN 收發器（例如 TCAN1146-Q1，如圖 2 所示）則允許單個 CAN 節點喚醒，從而更省電。

圖 3 顯示了在隔離式 CAN 系統中實現具有選擇性喚醒功能的 CAN 收發器。為了在隔離式 CAN 子系統中實現 CAN 的喚醒或局部組網功能，隔離器需要具有足夠的通道來實現微控制器與 CAN 收發器之間的通信。

從圖 3 中可以明顯看出，從 MCU 到 CAN 器件的 SCLK、SDI、nCS 和 TXD 信號需要四個隔離通道，而從 CAN 收發器到 MCU 的 SDO 和 RXD 信號則需要兩個通道。數字隔離器 ISO7762-Q1 滿足通道數量的要求。CAN 系統的另一個問題是時序規格，即 t_LOOP 和 t_BIT，它們需要符合 ISO 11898-2:2016 標準。

表 1 顯示了 TCAN1146-Q1 在工作溫度范圍內的上述規格，同時表 2 提供了隔離器 ISO7762-Q1 在相同溫度范圍內的時序規格。

分立式隔離器和 CAN 收發器的最終時序規格如表 3 所示。很明顯，ISO7762-Q1 和 TCAN1146-Q1 的分立式解決方案符合 ISO 11898-2:2016 標準，CAN 靈活數據速率 (FD) 速度可達 5Mbps。

在系統中添加隔離器時需要考慮的另一點是，隔離式電源需要為隔離器的次級側和微控制器供電。圖 4 中顯示了簡化版原理圖，其中變壓器驅動器 SN6505A-Q1 與外部變壓器一起提供次級電壓 Viso，用于為隔離器的次級側以及 MCU 供電。

CAN 收發器的高電壓電源引腳 (VSUP) 由始終存在的 12V 電池電壓供電。變壓器驅動器的電源和 5V CAN 電源電壓 (Vcc) 由 LDO 提供，LDO 將電壓從電池電壓躍升至 5V。LDO 的使能引腳由 CAN 收發器的抑制引腳 (INH) 控制。在睡眠模式下，INH 引腳關閉，進入高阻態，從而禁用 LDO。這樣，在隔離器、隔離式電源和 MCU 關閉的情況下，節點便可進入超低功耗狀態。當 INH 引腳在喚醒模式下切換為高電平時，LDO 被啟用，它打開隔離器、隔離式電源和 MCU，從而使系統準備好進入 CAN 收發器決定進入的任何模式（正常模式、待機模式或監聽模式）。

總之，數字隔離器和具有選擇性喚醒功能的適用 CAN 收發器的分立式實現可確保滿足此類系統的低功耗需求，以及隔離式系統的安全特性。在系統時序性能和隔離式電源注意事項方面，隔離確實增加了系統設計的復雜性。ISO7762-Q1 和 TCAN1146-Q1 以及隔離式電源可滿足速率高達 5Mbps 的隔離式 CAN FD 系統的時序和電源要求。
