3 前幾代德州儀器 (TI) 隔離式放大器的輻射發射性能

2018 年發布的 ISO224 可嚴格管理穿過隔離柵的能量，并添加了 OOK 數據傳輸。圖 3-1 所示的輻射發射 EMI 掃描是使用 ISO224 執行，輻射發射首先在 540MHz 左右可見（具有 18dB 裕度）并持續到 1GHz（這是 CISPR 11 測試限制），在 940MHz 時具有 6dB 的裕度。

圖 3-1 ISO224 CISPR 11 輻射發射 EMI 掃描

德州儀器 (TI) 在 2011 年發布了 AMC1100 和 AMC1200 隔離式放大器。這些器件具有基本的隔離柵，滿足 CISPR 11 A 類和 B 類標準并具有足夠的裕度。

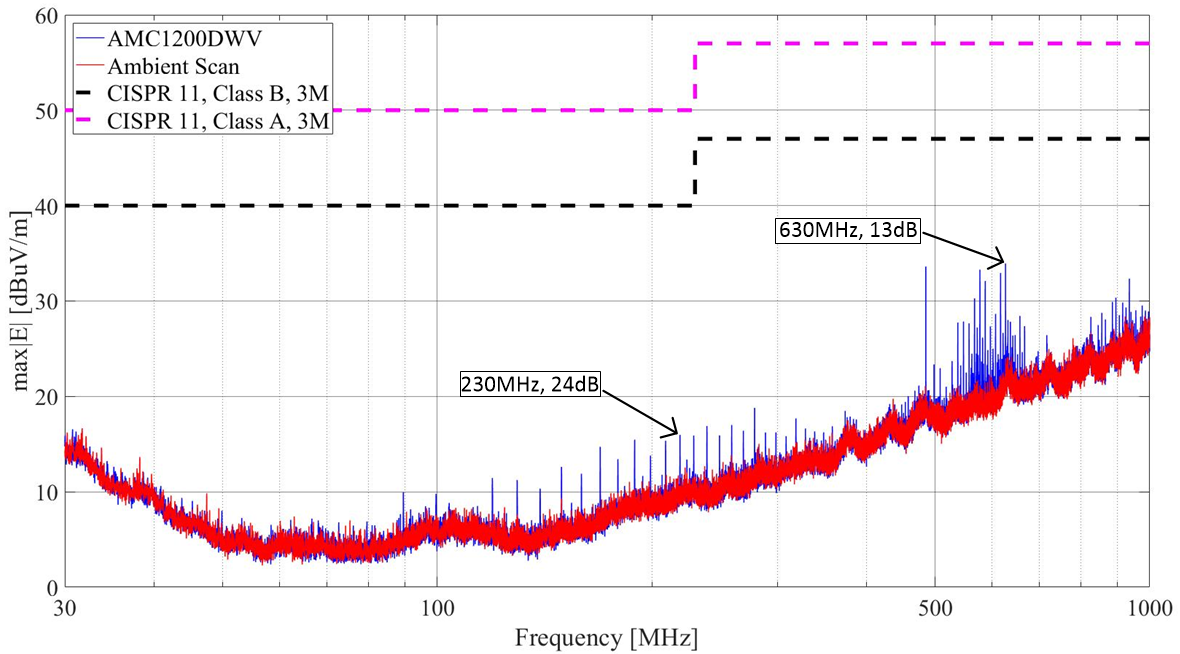

如圖 3-2 所示，AMC1200 在本底噪聲上方有幾個輻射發射峰值，但是 CISPR B 類限制有很大的裕度，以黑色顯示。100MHz 至 230MHz 區域中的噪聲峰值與 CISPR11 B 類限制相差 24dB，而更高頻率范圍（480MHz 至 630MHz）中的噪聲峰值具有 13dB 的裕度。

圖 3-2 AMC1200 CISPR 11 輻射發射 EMI 掃描
