4 寬帶濾波器

盡管帶有 sinc 濾波器的 Δ-Σ ADC 非常適合低帶寬應用，但在高帶寬應用中使用 Δ-Σ 架構也會大有裨益。例如，可以使用 Δ-Σ ADC 精確測量音頻或振動信號。需要高帶寬的測試和測量設備是 Δ-Σ ADC 非常適合的另一個應用。對于這些應用，寬帶濾波器可用作 Δ-Σ ADC 上的集成數字濾波器。

交流應用需要衰減或紋波很小的寬通帶，但仍然需要 Δ-Σ ADC 過采樣拓撲標配的精度。所以有些 ADC 采用具有陡峭過渡頻帶的寬通帶濾波器進行設計。ADS127L01 是一款針對寬帶寬應用進行優化的 24 位 Δ-Σ ADC，它帶有此類濾波器。圖 4-1 顯示了在達到 ADC 的輸出數據速率 f_DR（即 512kHz）時濾波器的幅度響應。注意濾波器的過渡頻帶在 f_DR 的大約一半處（信號開始混疊到通帶的頻率）有多陡峭。這有助于極大地限制不必要的信號或噪聲混疊。濾波器的響應在 ADC 的調制器頻率 f_MOD 附近重復之前，阻帶幅度絕不會超過 –116dB。

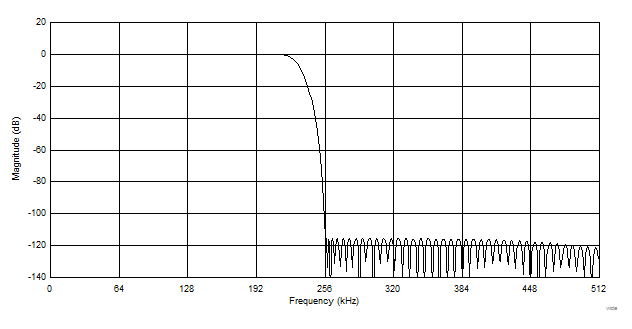

圖 4-1 達到 f_DR 時 ADS127L01 寬帶濾波器的幅度響應

對于更高帶寬的應用，出于一些原因，sinc 濾波器不足以滿足要求。首先，頻率響應會提前滾降，并在相對較低的頻率下降低。這限制了可用的信號帶寬。另一方面，寬帶濾波器在 f_DR 的大約一半處幾乎保持完全平坦，從而在任何給定數據速率下可更大限度地提高可用的信號帶寬。

其次，對于交流應用來說，混疊是一個更值得關注的問題。sinc 濾波器并不是很適合，因為它在 ADC 輸出數據速率的一半（即 f_DR/2）時沒有充分衰減?；蛘?，寬帶濾波器具有出色的阻帶衰減，從而更大限度地減少混疊。

對于沒有集成數字濾波器的 ADC，實現如此陡峭的抗混疊響應的選項很有限。眾所周知，具有陡峭滾降的高階模擬抗混疊濾波器很難設計，并且會受到元件容差和溫度的影響。或者，可以對轉換器進行過采樣并在處理器中以數字方式進行濾波，但這會以犧牲指令周期為代價，而在高速應用中，指令周期可能非常有限。Δ-Σ ADC 中的寬帶濾波器憑借其內置的“過采樣，低通濾波器，然后抽取”拓撲真正解決了這一問題。

所有數字濾波器之間都需要進行權衡，為了實現出色的頻域性能，需要更長的建立時間。對輸入應用階躍函數后，ADS127L01 的數字濾波器需要 84 個輸出采樣周期才能穩定至最終輸出。因此，寬帶濾波器不適合在多個信號源輸入之間循環的應用。

圖 4-2 顯示了 ADS127L01 寬帶濾波器的階躍響應。

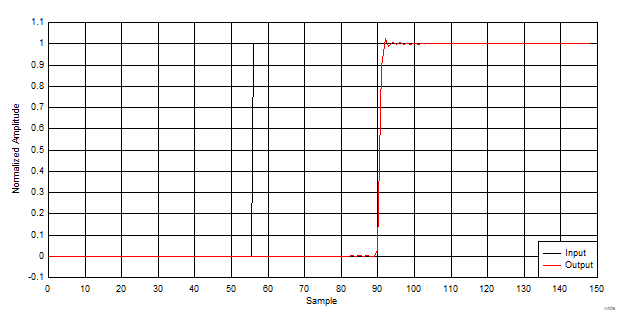

圖 4-2 ADS127L01 寬帶濾波器對單位階躍輸入的響應

該濾波器具有線性相位響應，這意味著其群延遲（由于相移造成的延遲）在整個頻率范圍內保持恒定。對于此濾波器，群延遲為 42 個輸出數據樣本。

Δ-Σ ADC 中的寬帶數字濾波器為不需要在不同信號源之間進行多路復用的寬帶、精密測量信號鏈提供了理想的功能塊。具有低紋波的平坦通帶可確保不會丟失帶內信號內容，陡峭的過渡和出色的阻帶衰減可在抗混疊至關重要的環境中提供靈活性。此外，仍然可以達到 Δ-Σ ADC 的預期精度。
