BAW 諧振器技術

BAW 是一種微諧振器技術，能夠?qū)⒏呔群统投秳訒r(shí)鐘直接集成到包含其他電路的封裝中。在 LMK6C 和 CDC6C LVCMOS 振蕩器系列中，BAW 集成了一個并置的精密溫度傳感器、一個超低抖動、低功耗輸出分頻器以及一個由多個低噪聲 LDO 組成的小型電源復位時鐘管理系統。

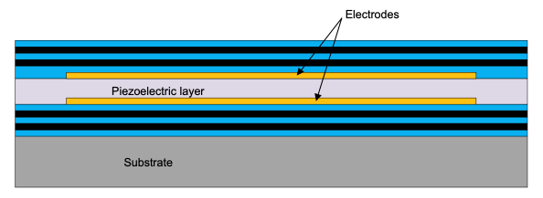

圖 1 展示了 BAW 諧振器技術的結構。該結構包括一層夾在金屬膜和其他層之間的壓電式薄膜，用于限制機械能。BAW 利用這種壓電式傳導技術產生振動。

能源基礎設施中的 BAW 振蕩器

CDC6C 和 LMK6C LVCMOS BAW 振蕩器系列可用作能源基礎設施設計中的直接替代產品。

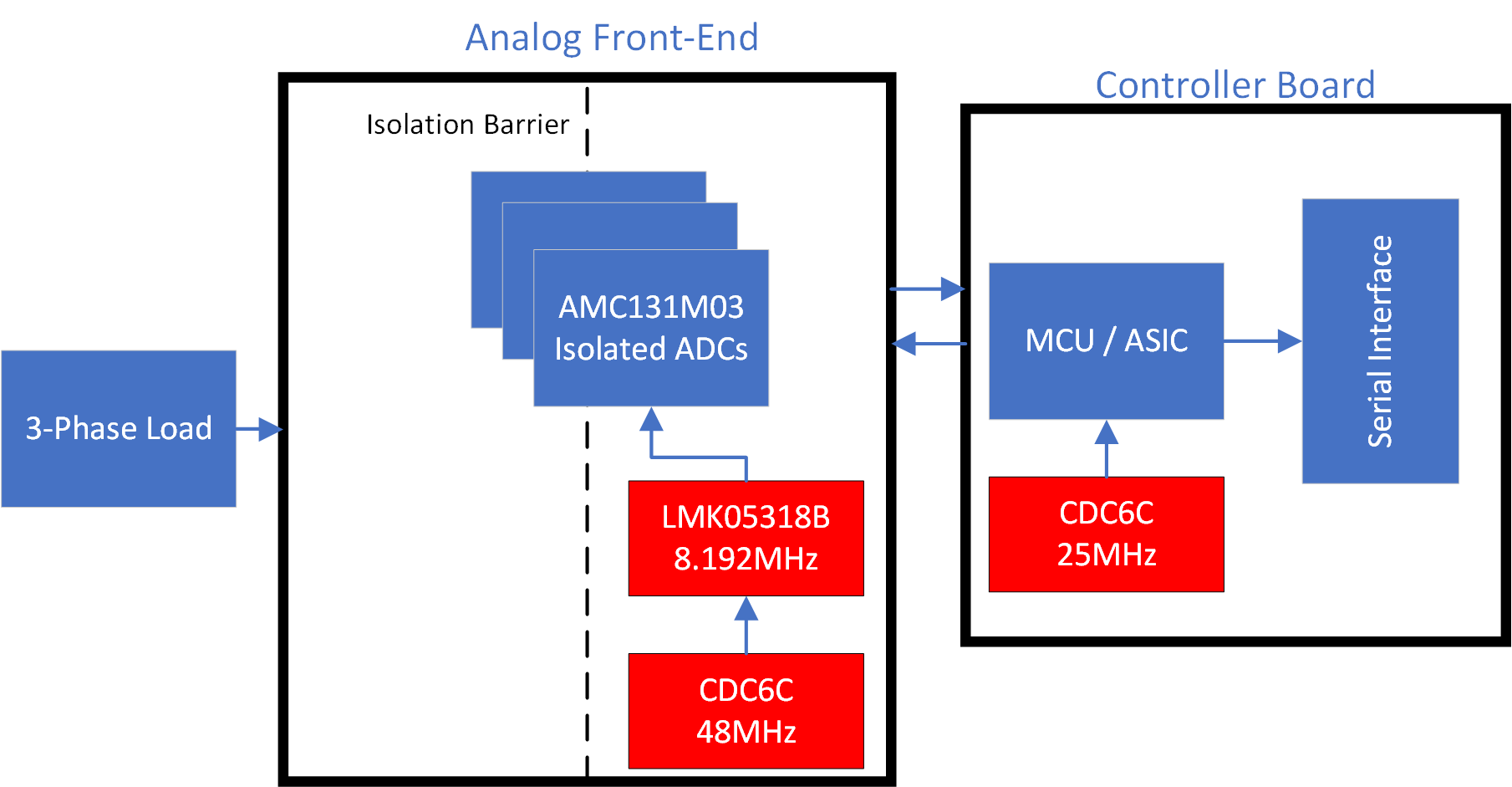

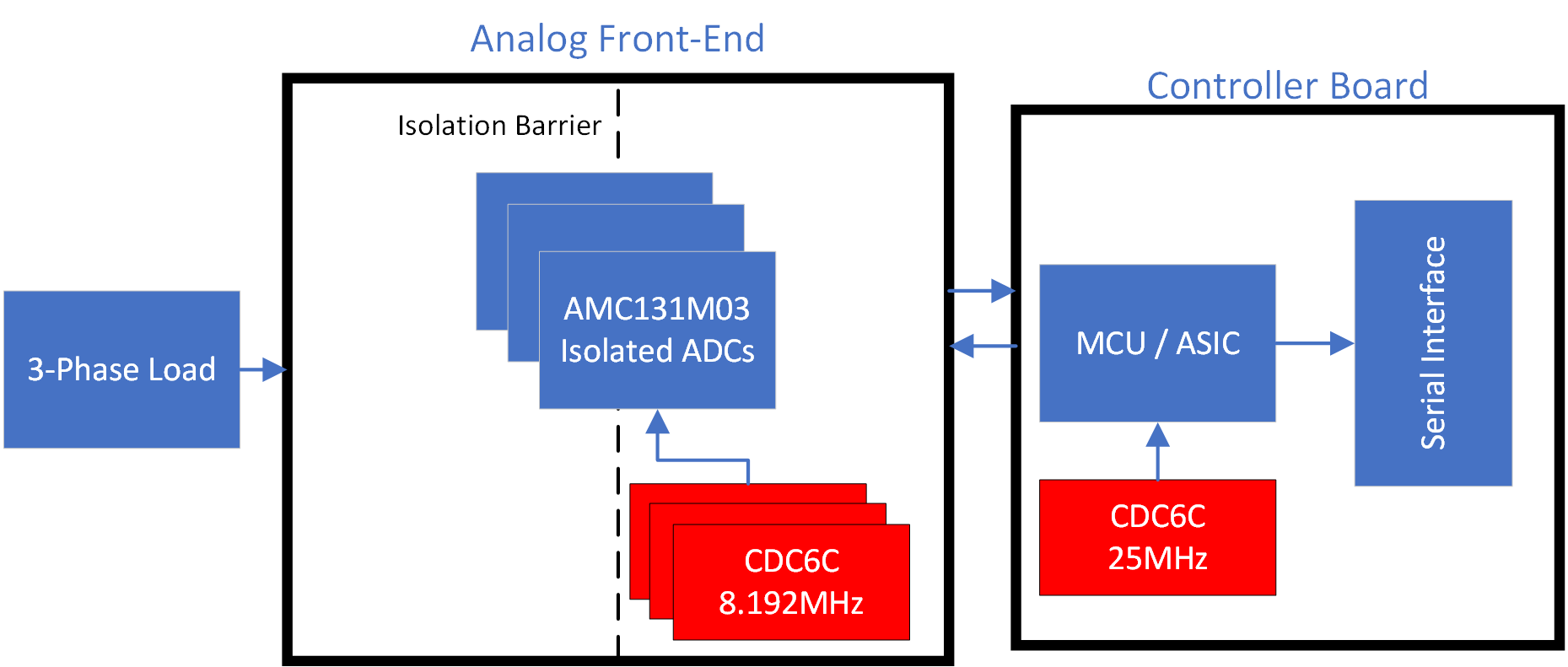

圖 2 和圖 3 展示了基本方框圖智能儀表應用，其中包含 BAW 振蕩器。憑借在頻率、電源電壓和封裝尺寸方面的靈活性，BAW 振蕩器能夠在整個系統中滿足替代時鐘需求。如果隔離式 ADC 的主時鐘需要同步，則可以使用 LMK05318B 等網絡同步器。

BAW 振蕩器的優勢

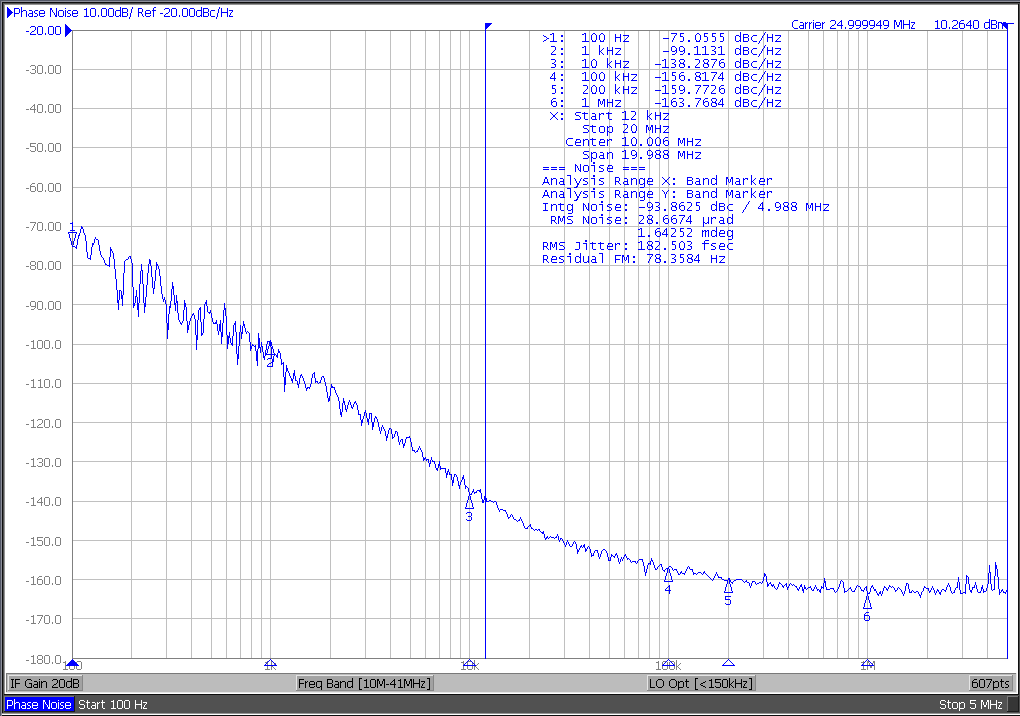

與 MEMS 和石英振蕩器相比，BAW 振蕩器的主要優勢之一是出色的抖動性能。圖 4 展示了在 25MHz 輸出時鐘下 LMK6C (LVCMOS) BAW 振蕩器的抖動性能。改進 ADC 主時鐘的抖動性能可以實現出色的信噪比。

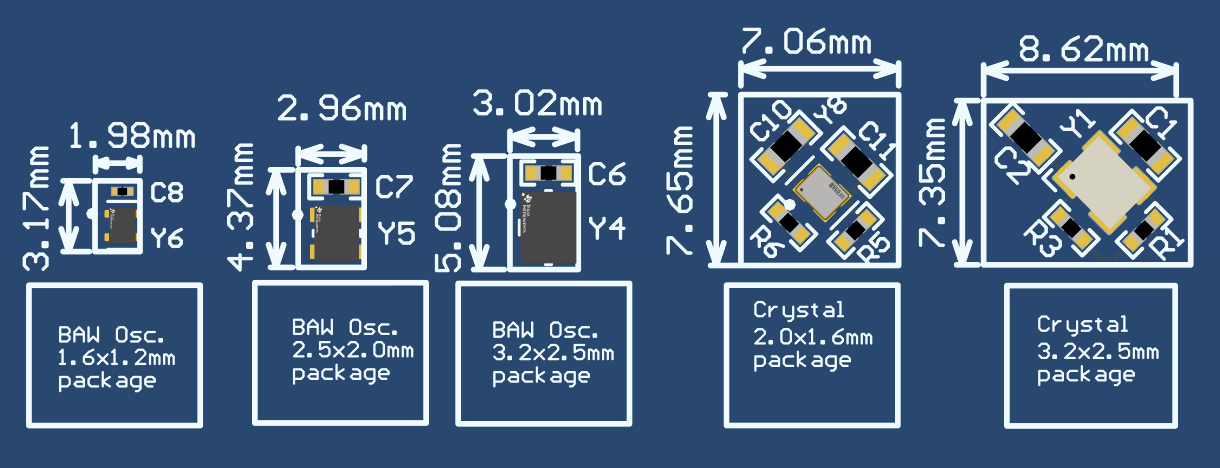

TI 的 BAW 振蕩器系列支持 1.8V 至 3.3V 電源電壓，采用標準 4 引腳 DLE (3.2mm × 2.5mm)、DLF (2.5mm × 2mm)、DLX (2mm x 1.6mm) 和 DLY (1.6mm x 1.2mm) 封裝，可節省緊湊型電路板設計的空間。左側的圖 5 展示了 BAW 振蕩器布局，并與多種封裝尺寸的典型晶體布局進行了比較。晶體最多需要四個外部元件來調整諧振頻率并保持主動振蕩。有源振蕩器（如 CDC6C 或 LMK6C）只需一個電容器即可進行電源濾波，從而簡化了 BOM 并顯著減少了所需的布局面積。此外，PCB 布線的寄生電容不會影響有源振蕩器的頻率精度，因此與晶體相比，有源振蕩器距離接收器要遠得多。

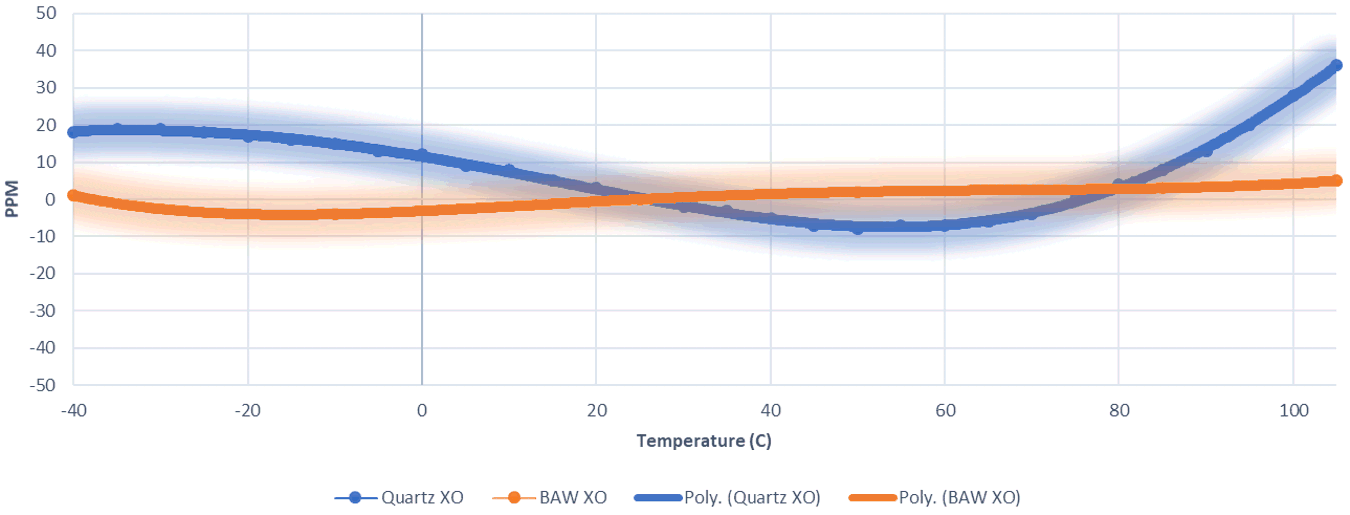

BAW 振蕩器在溫度穩定性和振動靈敏度方面提供高度可靠性。圖 6 將在 -40°C 至 105°C 溫度范圍內的 BAW 性能與石英進行了比較。在整個溫度范圍內，BAW 振蕩器具有 ±10ppm 的頻率精度。

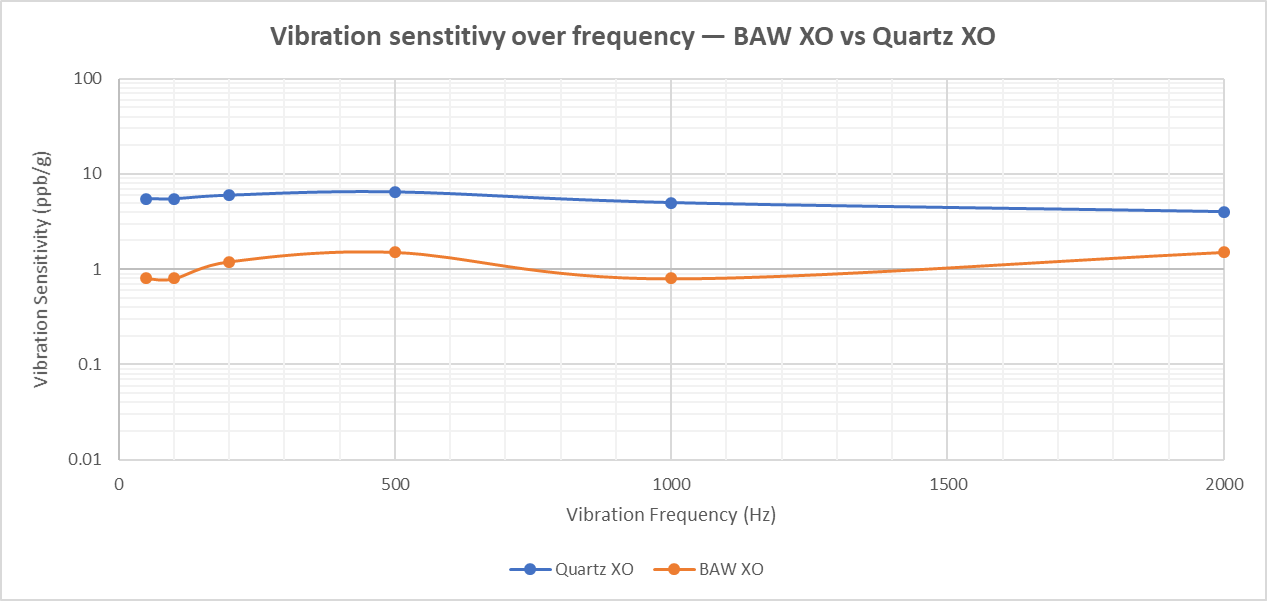

圖 7 展示了 BAW 振蕩器的振動靈敏度。BAW 振蕩器的典型振動靈敏度為 1ppb/g，這明顯優于石英振蕩器設計的 5ppb/g 至 10ppb/g 靈敏度。

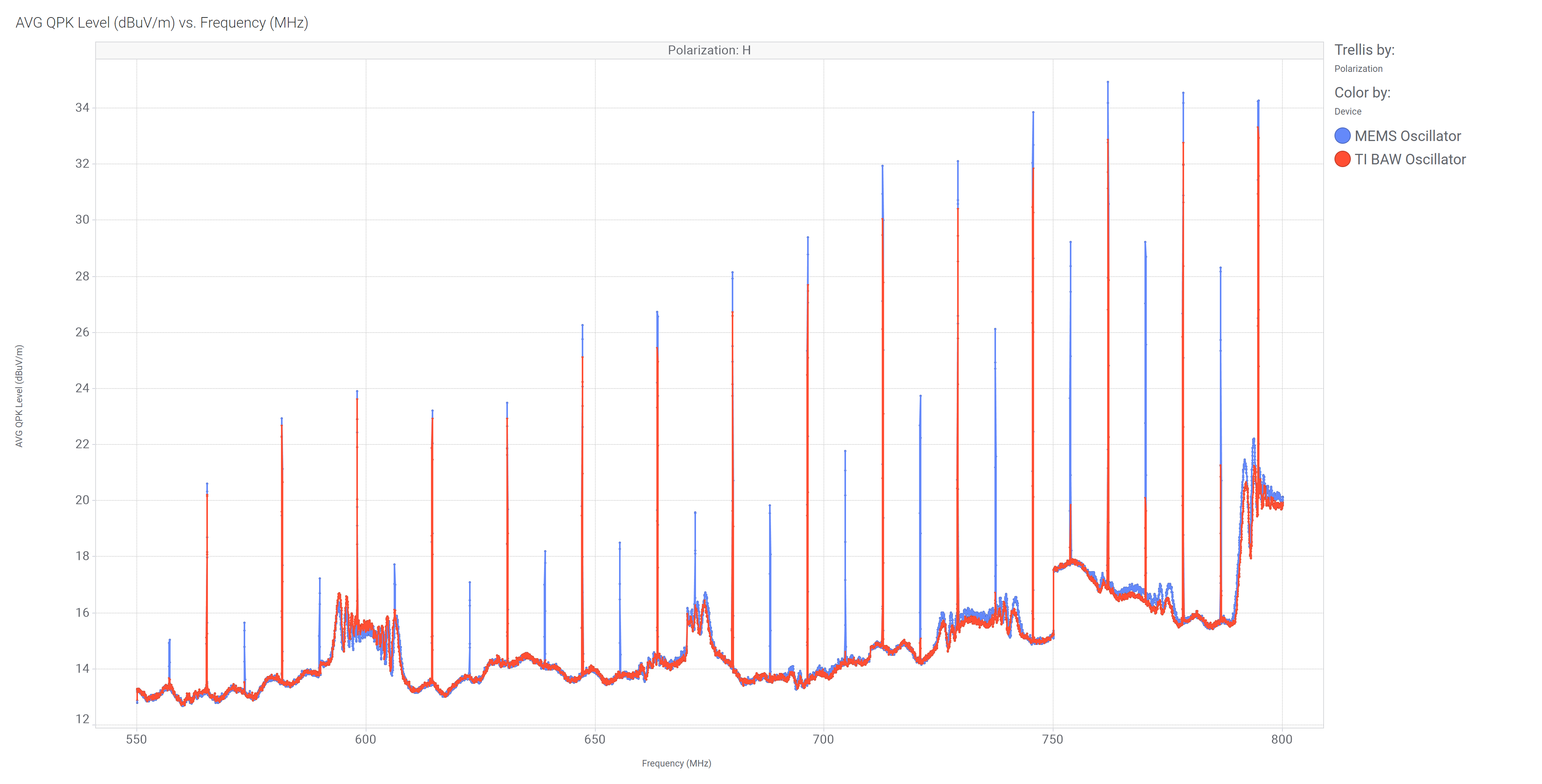

與其他技術相比，BAW 振蕩器具有出色的 EMI 性能。圖 8 比較了 CDC6C BAW 振蕩器和基于 MEMS 的振蕩器在 550MHz 至 800MHz 頻段內的 CISPR 11 輻射發射。在 AMC131M03 EVM 上使用 8.192MHz 時鐘頻率執行此測量。BAW 振蕩器在時鐘頻率的偶次諧波中輻射的功率要小得多，并且在奇時鐘諧波中發射的峰值功率也要小得多。
