ZHCAC47 February 2023 BQ769142 , BQ76942 , BQ76952 , ISO1640 , LM5168
3 高側 N 溝道 MOSFET
TIDA-010247 支持高側 N 溝道 MOSFET 架構，并使用頂部 BQ769x2 電荷泵來驅動 MOSFET 的導通和關斷。高側 MOSFET 架構始終保護接地連接，有利于電池組與外部通信，但也帶來了新的設計挑戰。由于頂部 BQ769x2 參考底部電池組電壓，因此當頂部 BQ769x2 嘗試關閉 DSG MOSFET 時，DSG 引腳電壓會降至 LD 引腳電壓，并最終下降到底部電池組電壓（頂部 BQ769x2 接地），底部電池組電壓過高，無法完全關閉 DSG MOSFET。TIDA-010247 使用分立式電路（如#FIG_TG5_XXH_VVB 所示）來確保 DSG MOSFET 快速完全關閉。

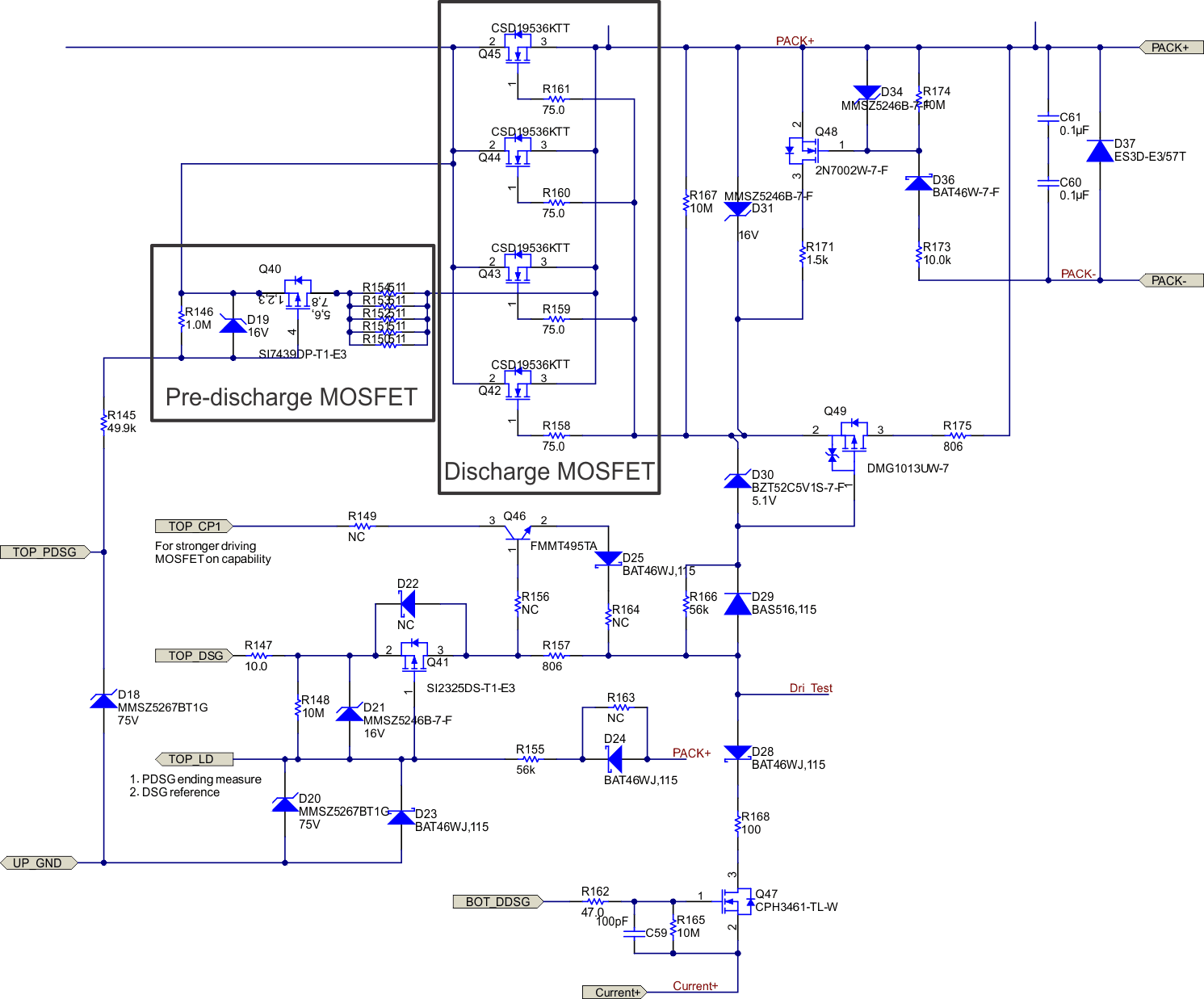

圖 3-1 TIDA-010247 中的高側 MOSFET 驅動電路
