ZHCAC17D June 2013 – January 2023 TLV62130 , TLV62130A , TLV62150 , TLV62150A , TPS61175 , TPS61175-Q1 , TPS62130 , TPS62130A , TPS62131 , TPS62132 , TPS62133 , TPS62135 , TPS62136 , TPS62140 , TPS62140A , TPS62141 , TPS62142 , TPS62143 , TPS62150 , TPS62150A , TPS62151 , TPS62152 , TPS62153 , TPS62160 , TPS62161 , TPS62162 , TPS62163 , TPS62170 , TPS62171 , TPS62172 , TPS62173
4 典型性能
圖 4-1 中所示的參考設計用于生成本節所示的典型特性圖，如圖 4-2 至圖 4-10 中所示。

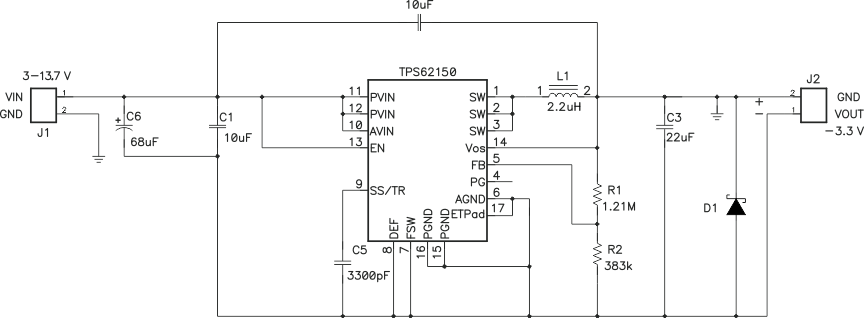

圖 4-1 測試電路的原理圖

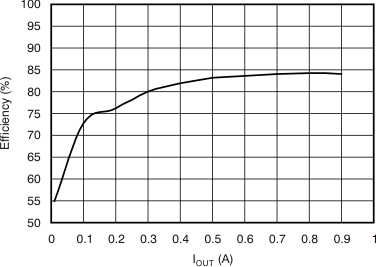

圖 4-2 效率與負載電流間的關系 (VIN = 12V)

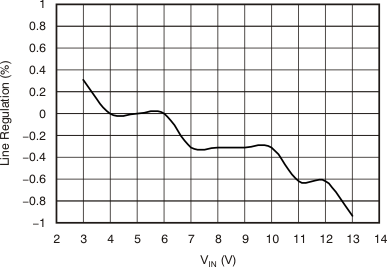

圖 4-4 500mA 負載下的線路調節

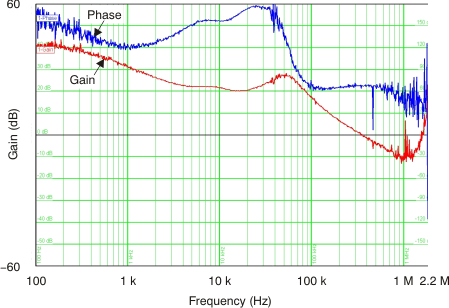

圖 4-6 VIN = 12V 且負載為 500mA 時的波特圖

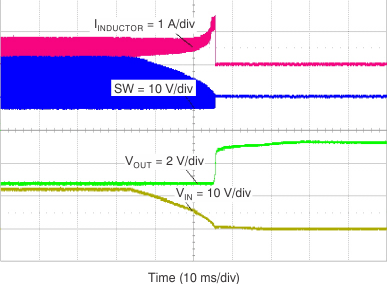

圖 4-8 在 500mA 負載條件下通過 VIN 關斷

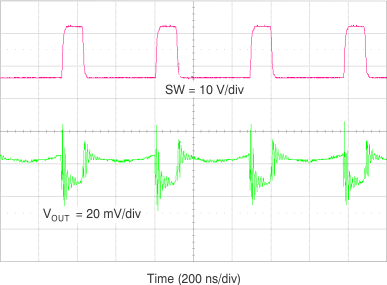

圖 4-10 VIN 為 12 V 且 IOUT 為 500 mA 時的輸出電壓紋波

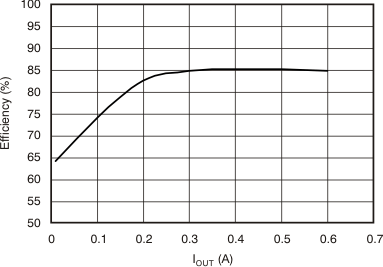

圖 4-3 效率與負載電流間的關系 (VIN = 5V)

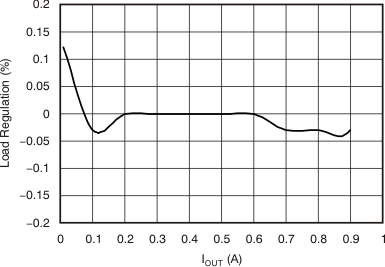

圖 4-5 負載調節 (VIN = 12V)

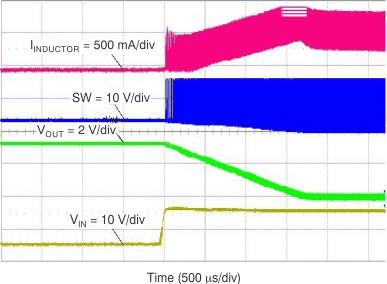

圖 4-7 在 160mA 負載條件下通過 VIN 啟動

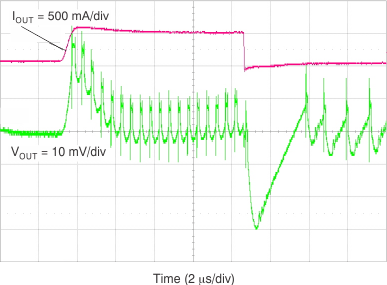

圖 4-9 VIN = 12V 時負載瞬態響應為 0mA 至 500mA
