5.1 反激式穩壓器調制器建模
這些公式模擬了連續導通模式下的峰值電流模式反激式穩壓器。
表 5-1 控制環路公式
| 簡化公式 | 綜合公式 | |
|---|---|---|
| 調制器公式 | ||

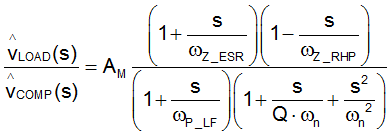

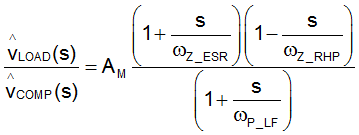

| 調制器傳遞函數 |  |  |
| 調制器直流增益 |  | |
| RHP 零點 |  | |
| ESR 零點 |  | |
| 低頻極點 |  | |
| 分諧波雙極點 | 不考慮 |  |
| 品質因數 | 不考慮 |  |
| 斜率補償 | 不考慮 |  |
| 檢測到的電感器上升斜率 | 不考慮 |  |
