1 熱噪聲
電阻器可能是音頻電路總體噪聲的主要來源。電阻器產生的噪聲也稱為熱噪聲，是電阻器內電荷隨機運動產生的噪聲。我們可以使用Equation1 計算理想電阻器產生的噪聲。
其中
- en(R) = 電阻產生的噪聲頻譜密度，單位為 nV/√Hz
- k = 玻爾茲曼常數 1.38 x 10-23J/K
- Tk = 溫度，單位為開爾文
- R = 以放大器的同相端子為基準的輸入電阻

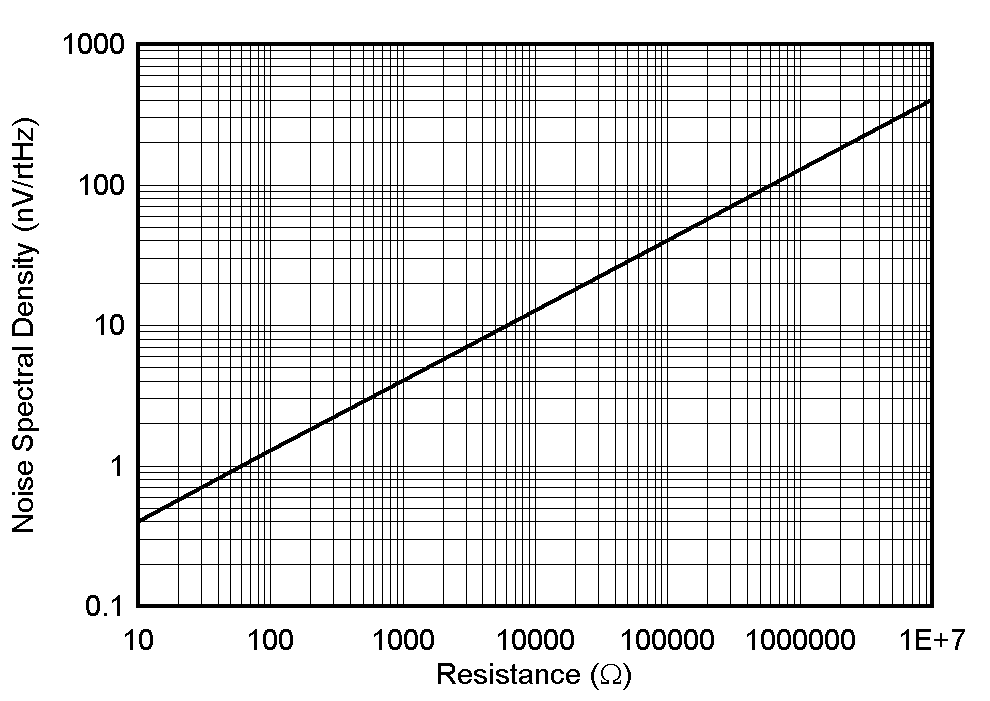

圖 1-1 電壓噪聲密度曲線圖 1-1 顯示了在 T = 25°C (298K) 條件下隨源電阻值變化繪制的噪聲頻譜密度（單位為 nV/√Hz）和電阻（單位為歐姆）之間的關系。當源電阻只有 1k 歐姆時，電壓噪聲便已達到 4nV/√Hz。
需要注意的是，理想電阻器將表現出可預測的噪聲密度，該噪聲密度在整個頻譜范圍內保持不變。將Equation1 乘以噪聲帶寬可得到 RMS。噪聲帶寬是電路的帶寬?？赏ㄟ^運算放大器內部電路或使用濾波器來設置該帶寬。該 RMS 噪聲計算如Equation2 所示。
