2.3 1-Wire? 總線中的典型通信流程

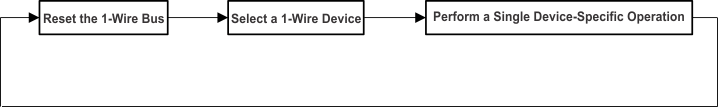

圖 2-6 1-Wire? 總線中的典型通信流程- 從復位序列開始
- 如果主機必須確定總線中有哪些目標器件，則應執行搜索，以檢測器件的 64 位器件地址。
- 在對器件執行操作之前，必須使用 ROM 命令對器件進行配置和/或選擇。一些可用的功能 ROM 命令為：
- Read Address [0x33]：只用于總線中有單個器件的情況。此命令用于讀取總線中出現的唯一器件的 64 位器件地址。
- Match Address [0x55]：此命令后跟 64 位器件地址，選擇具有匹配地址的器件。所有其他器件會等待下次復位脈沖。
- Search Address [0xF0]：需要用此命令來獲取多個器件的 64 器件地址，它通知器件主機將要進行搜索。然后將進行搜索，方法是從器件讀取 ROM 編號的一位及其補碼，并發回一個相應位。有關詳細信息，請參閱節 4。如果目標器件的位與主機發送的位相同，則保持活動狀態，其他器件等待下次復位
- Skip Address [0xCC]：可以確定器件地址，主機無需知道 64 位器件地址。如果要為所有器件提供通用命令，此命令會很有用。
- Overdrive Skip Address [0x3C]：此命令僅用于單點。此命令與 Skip Address 命令相同，區別在于只有可以在過驅模式下運行的器件保持運行，并進入過驅模式。無法在過驅模式下運行的器件等待下次復位。
- Overdrive Match Address [0x69]：此命令與 Match Address 命令相同，區別在于只有可以在過驅模式下運行的器件才能匹配。所有其他器件會等待下次復位。
- 選擇所需器件后，可發出特定于器件的命令，以執行所需操作。
- 通常在每次操作后，將發出復位脈沖。
