5 PDN 阻抗測量示例

無源器件有助于降低電源層和接地層之間特定頻率下的阻抗。在 PDN 上使用不同無源器件的集合構建濾波器，以實現目標阻抗。通常，板載無源器件可將阻抗降低至數百 MHz。

但是，每個無源器件都有影響其阻抗行為的寄生元件。分析 PDN 阻抗有助于識別 PDN 隨頻率變化的臨界點。例如，將其應用于噪聲消除時，可以驗證在給定頻率下使用低阻抗電容器的效果。

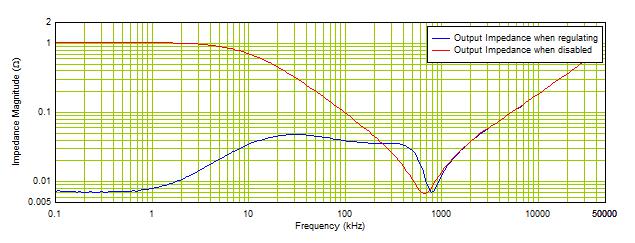

圖 5-1 顯示了 TPS62A01 在轉換器調節（藍色曲線）和轉換器禁用（紅色曲線）時的輸出阻抗。在中間部分，測得的阻抗會跟蹤輸出電容器組的阻抗，隨著其 ESR 值在 800kHz 處變平。在高頻下，阻抗主要由電容的感應行為決定。
