系統改進的下一步是支持具有低阻抗負載的多節點系統。為增加信號的噪聲容限，在 THVD8000 后面添加了一個高速放大器，以驅動總線，如圖 2-9 所示。這里選擇了差分放大器 THS6222，它通過 12V 電源供電。根據數據表，此放大器的輸出阻抗為 1MHz 下 0.01?，并且此器件具有 195MHz 大波動帶寬。為證明此想法，僅在節點 1 添加一個 THS6222，THVD8000 在其他三個接收節點中直接接收信號。在適當?shù)南到y(tǒng)設計中，THS6222 在驅動模式下插入到信號路徑，并在接收模式下進行旁路。

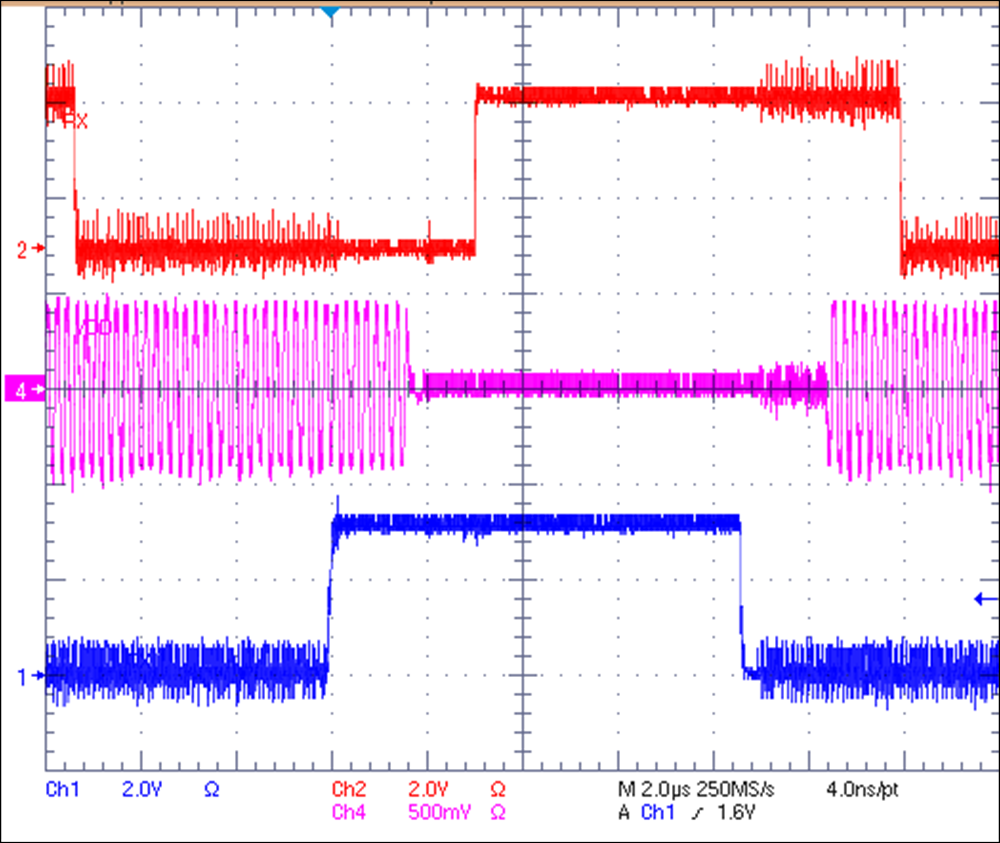

借助于 THS6222，驅動功能大幅提升。比較圖 2-10 與圖 2-8，總線信號的幅度增加了兩倍以上。同樣，此處略過 GUI 報告。THVD8000 的引腳具有 +/-15V 的絕對最大值，因此接收器能夠正常接收高速放大器生成的大波動信號。同樣，此設置表示 40 節點星型網絡系統，這意味著此實施可用于各種其他拓撲。
