5.3 TLV320ADC5140/PCM5140-Q1 中的 DRE
TLV320ADC5140/PCM5140-Q1 器件集成了具有 120dB 動態范圍性能的超低噪聲前端 PGA 和具有 108dB 動態范圍的低噪聲、低失真、多位 Δ-Σ ADC。動態范圍增強器 (DRE) 是一種數字輔助算法，用于提高整體通道性能。DRE 可以監控輸入信號幅度，并相應地自動調整內部 PGA 增益。DRE 可實現高達 120dB 的完整通道動態范圍。在系統級別，DRE 方案能夠在非常安靜的環境中實現遠場高保真音頻信號錄制，并在嘈雜的環境中實現低失真錄制。該算法以超低的延遲（幾 μs 的循環時間）實現，所有信號鏈塊的設計都旨在盡可能減少動態增益調制可能產生的任何音頻失真。

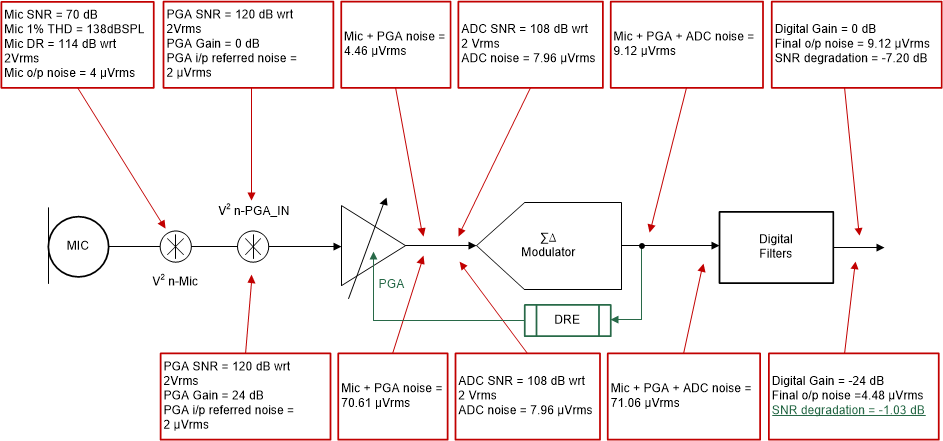

圖 5-1 中的方框圖介紹了高性能模擬麥克風的完整信號鏈性能。
如圖 5-1 中所示，如果系統使用有效動態范圍性能高達 114dB 的高性能模擬麥克風，以及無 DRE 的低成本 108dB ADC，整個信號鏈動態范圍會因 108dB ADC 而限制在 106.8dB (114dB – 7.20dB)。然而，啟用 TLV320ADC5140 的 DRE 方案后，即使是使用低成本的 108dB ADC，也能以非常經濟的方式實現 112.97dB (114dB–1.03dB) 的整體信號鏈動態范圍。
圖 5-1 DRE 方框圖
