1 D-CAP 反饋環路

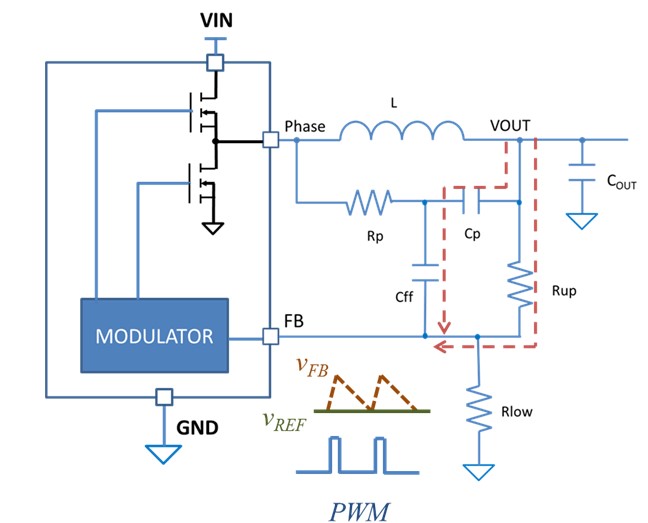

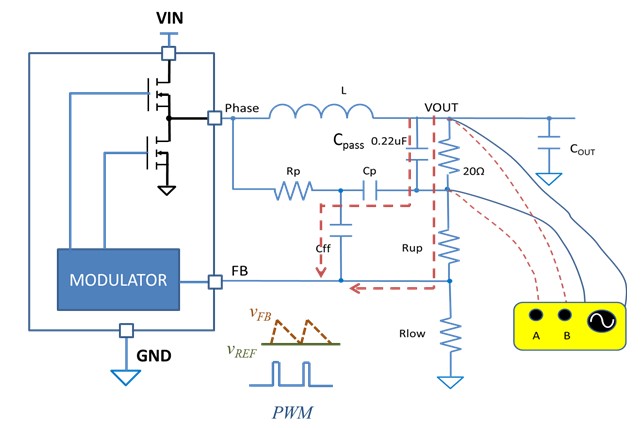

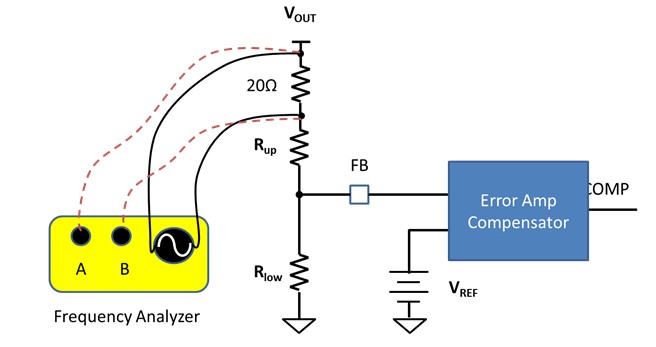

使用 D-CAP、D-CAP2 和 D-CAP3 控制架構的直流/直流轉換器（在本報告中稱為 D-CAPx），因其快速的瞬態響應和極小的輸出電容，以及通過減少外部補償元件的使用而得以精簡的設計變得廣受歡迎。D-CAPx 控制架構是非線性恒定導通時間控制架構的衍生品，在測量控制環路增益方面對設計人員提出了挑戰。如圖 1-1 所示，斷開控制環路是傳統線性控制架構采用的應對之策，例如電壓模式控制和電流模式控制，都只有一個輸出反饋路徑。但在測量 D-CAPx 架構的控制環路增益時，需要采用不同的方法。如圖 1-2 所示，D-CAPx 控制架構有兩條直接輸出反饋路徑：一條通過反饋電阻分壓器網絡 R_up 和 R_low，另一條通過直流電阻 (DCR) 注入電路 R_p、C_p 和 C_ff。D-CAPx 控制系統沒有高直流增益誤差放大器，而采用電流模式或電壓模式控制架構的傳統 II 型或 III 型補償器有，其 FB 引腳通常是誤差放大器的負輸入。對于 D-CAPx 轉換器，F(xiàn)B 引腳只是 PWM 比較器的輸入之一。圖 1-1 中的設置省略了測量架構的一個反饋路徑輸出，因此采用這種設置測量的波特圖與瞬態響應波形并不直接相關。如圖 1-3 所示，要正確測量環路增益波特圖，環路斷點必須包含兩條反饋路徑。
