2 輕負載效率 (Eco-Mode?) 和低靜態電流 (ULQ?)

通過一組電池產生低電壓的 POL 穩壓器必須采用一種節能的脈沖跳躍技術，現在被稱為 Eco-Mode。同步降壓轉換器的電感器電流為三角波。當輸出電流從重負載狀態降低時，電感器電流減小，三角波的波紋谷值最終在連續導通模式 (CCM) 和不連續導通模式 (DCM) 的邊界處達到零電平。

在 Eco-Mode 下，當轉換器檢測到電感器中的零電流時，整流 MOSFET 關斷。當負載電流進一步減小時，導通時間幾乎保持不變，從而使關斷時間延長，并降低開關頻率來保持穩壓。結果，功率 MOSFET 和電感器處于空閑狀態的時間更長，傳導損耗大大降低。IC 內消耗的功率較少，這使得具有低靜態電流的直流/直流轉換器和控制器獲得高輕負載效率性能和更長的電池續航時間。TPS51825A 具有 25uA 超低靜態電流 (ULQ)，可在系統待機模式下延長電池壽命。

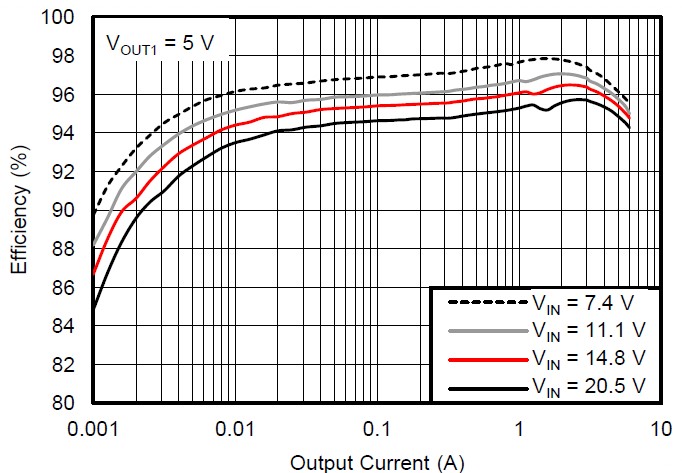

圖 2-1 展示了 7.4V 輸入和 5V 輸出在 1mA 時達 90% 的效率，說明了 Eco-Mode 和 ULQ 的綜合作用。
