ZHCAB40A October 2020 – July 2022 LMR36520
4.5 輸出電流
下文更加詳細地介紹了輸出電流測量值，以便與計算得出的輸出電容器均方根電流進行比較。
圖 4-12 中的 ACVrms 測量值表示所示初級或次級繞組電流波形的小信號交流分量。此小信號分量是流經輸出電容器組的電流。

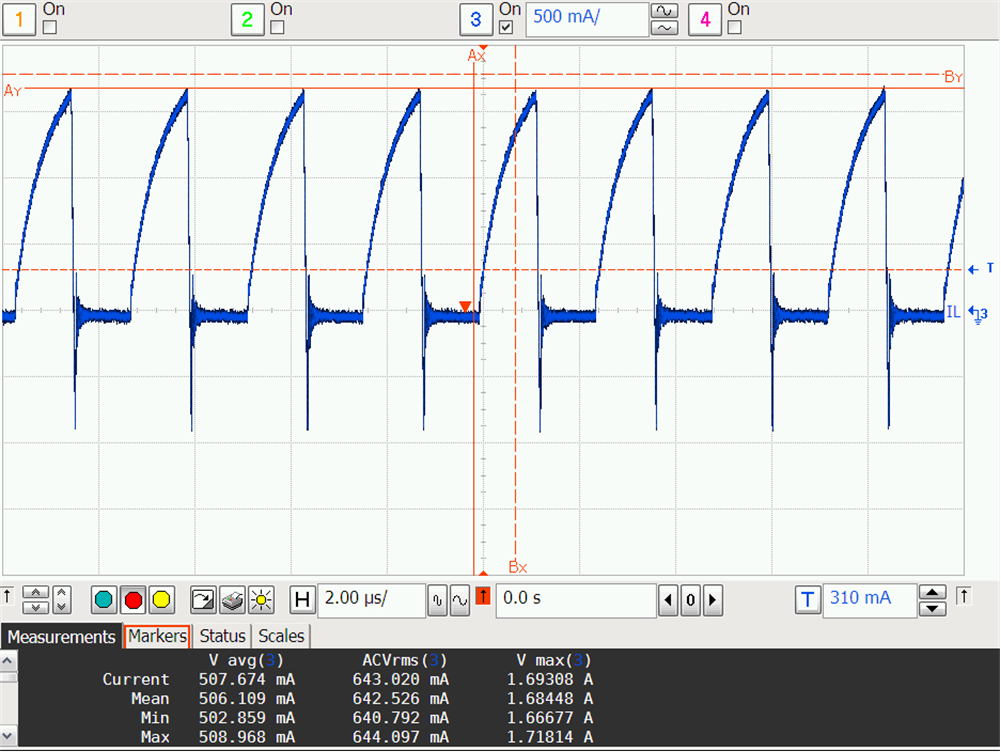

圖 4-9 VIN 是電壓為 10V 時測得的初級繞組電流

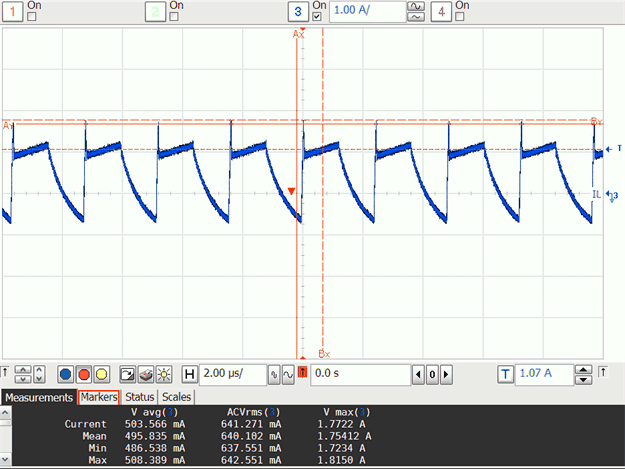

圖 4-10 VIN 是電壓為 36V 時測得的初級繞組電流

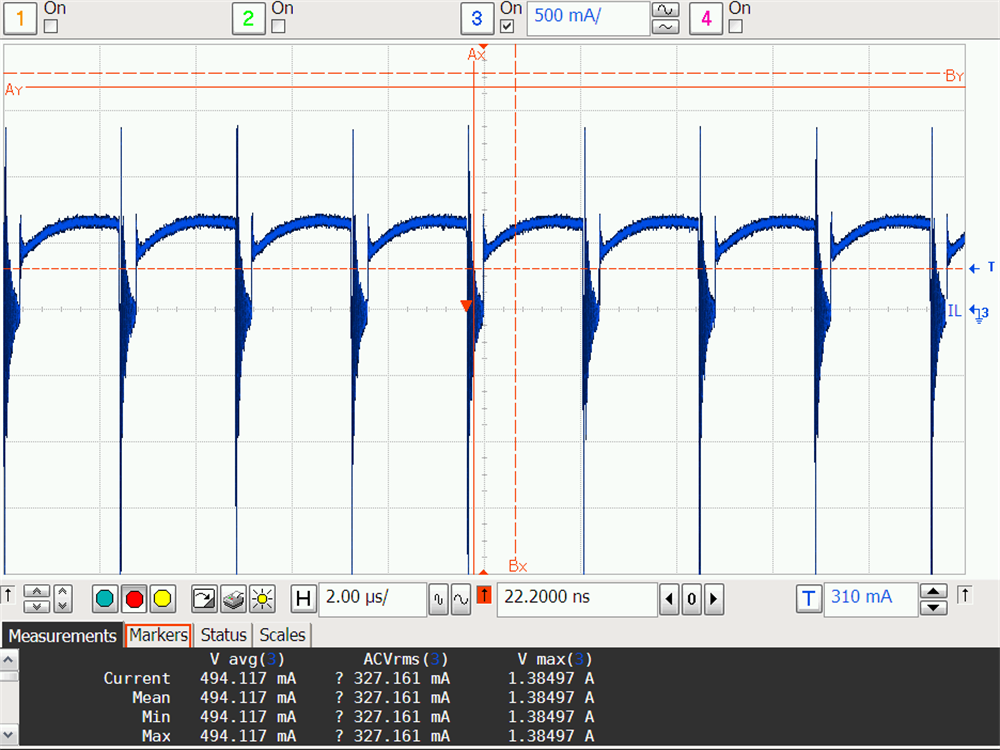

圖 4-11 VIN 是電壓為 10V 時測得的次級繞組電流

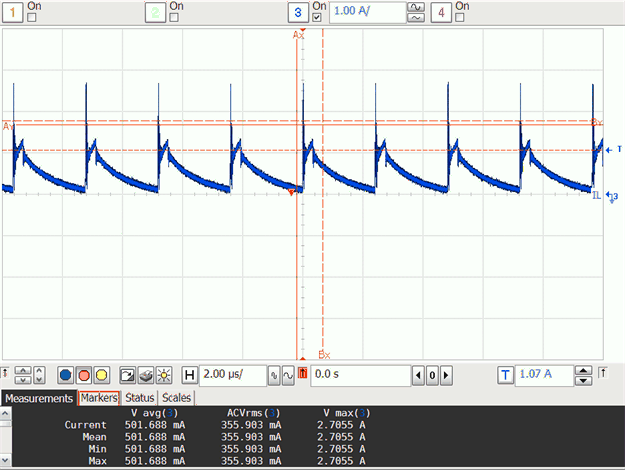

圖 4-12 VIN 是電壓為 36V 時測得的次級繞組電流
