1.2 基于 vDRM 的框架

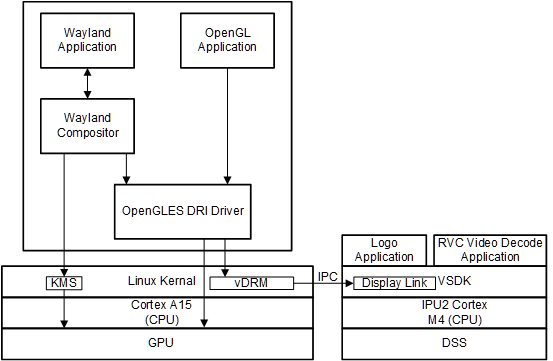

圖 1-3 vDRM 框架在此框架中，需要在 Linux 中禁用 omapdrm，因?yàn)?DSS 由在 IPU 上運行的軟件控制?；?DRM 的 Linux 應用程序?qū)o法工作，因?yàn)闆]有能夠進行模式設置（顯示內容）的 DRM 器件。
虛擬 DRM 可創建多個能夠進行模式設置的 DRM 器件，并將它們顯示在用戶空間中。每個 DRM 器件可包含多個 DRM 連接器，每個連接器能夠配置為將預定義的分辨率和幀速率公開。每個 DRM 連接器都會在內部創建一個 DRM 編碼器、一個 DRM 層面（主要）和一個 DRM CRTC，這些是 DRM API 正常工作所必需的。
此外，每個 DRM 器件創建一個 vdrm 控制器器件，Linux 應用程序可打開該器件以讀取 DRM 應用程序提交的緩沖區。Vision SDK 可使用 dispDistSrcLink 的多個實例運行鏈（用例），其中每個鏈接讀取一個 vdrm 控制器器件，以獲取 DRM 應用程序提交給虛擬 DRM 器件中特定 CRTC 的緩沖區。
Linux 應用程序可以繼續調用 DRM API 以在 DRM CRTC 上顯示 DRM 幀緩沖區，即使 vision SDK 應用程序/鏈未運行，或者運行的鏈不包含與 CRTC 關聯的 dispDistSrcLink。
從 VISION SDK 0304 開始，SDK 中提供了 vDRM 框架支持。
