引言
壓力變送器用于在工業過程控制系統中監測重量、液位、力和流量。設計壓力變送器時面臨的主要挑戰是非線性和溫度依賴性。克服這些挑戰需要正確實現合適的運算放大器（op amp）并深入了解運算放大器的精度、電壓范圍和驅動特性。
壓力傳感器
壓力變送器應用中使用的四種最常見的壓力傳感器類型為：電阻式、電容式、硅和線性可變差動變壓器（LVDT），其中電阻式應變計最為常見。這四種類型在壓力變送器信號鏈中均使用類似的路徑。#X1799 展示了典型壓力變送器信號路徑的方框圖。

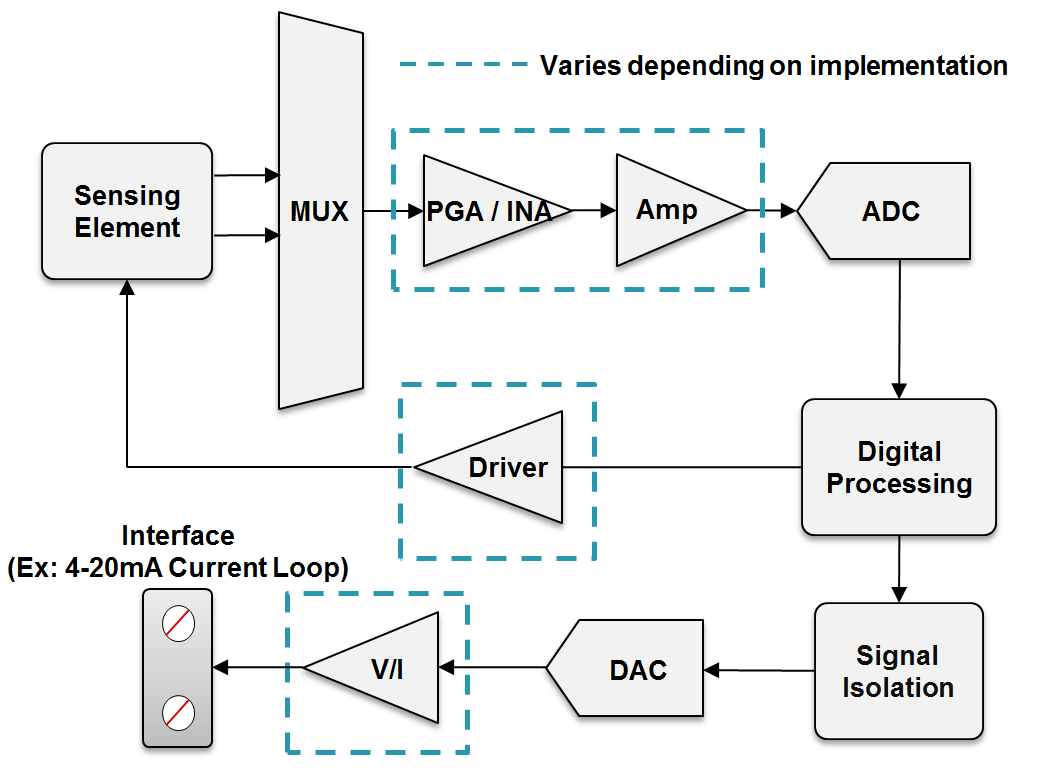

圖 1-1 常見壓力變送器方框圖
不同的傳感器和接口需要不同的器件實現。
- 儀表放大器（也稱為 INA）用于在存在較大或嘈雜的共模信號時放大小的差分信號
- 可編程增益放大器（也稱為 PGA）可使用可選擇的增益步長提供更高的增益精度
- 電容式、LVDT 和硅傳感器需要實現驅動器放大器，以提供傳感器捕獲壓力或位移變化所需的勵磁。
- 電壓至電流 (V/I) 轉換器用于與常用 4-20mA 電流環路相連接。
儀表放大器
由于傳感器信號通常非常小，且通常在很低的單毫伏范圍內，所以在數字轉換之前，來自檢測元件的輸出信號需要放大。儀表放大器為差分信號提供必需的放大，同時提供低噪聲和良好的共模信號抑制。
帶有超 β 輸入晶體管的 INA819 儀表放大器提供超低的輸入失調電壓、失調電壓漂移、噪聲和輸入偏置電流，有助于在連接檢測元件時保持信號精度。此外，該放大器具有寬電源電壓范圍（4.5V 至 36V）和在電源電壓的基礎上向外擴展高達 60V 的輸入過壓保護，因而可以支持各種檢測元件。
可編程增益放大器
檢測元件通常會隨著溫度和壓力的變化輸出非線性信號?？梢允褂脦в芯€性化電路的可編程增益放大器（例如，PGA309）來調節非線性。PGA309 是一款專為橋式傳感器設計的可編程模擬信號調節器。PGA309 的輸出足以驅動任何 5V 模數轉換器 (ADC)。任何更高電壓的 ADC 必須由低噪聲、低失調電壓和低漂移運算放大器進行緩沖，以便擴展輸出信號和使用 ADC 的全動態范圍。OPA189 具有高達 36V 的寬電壓范圍、零漂移和低噪聲 (5.8nV/√Hz) 性能，是一個不錯的緩沖放大器選擇。
驅動器放大器
電容式、LVDT 和硅檢測元件需要通過具有足夠驅動特性的運算放大器來勵磁，以使檢測元件能夠捕捉壓力和位移的微小變化。這些運算放大器的重要設計參數是輸出電流和容性負載驅動。OPA196 運算放大器提供足夠的輸出電流 (65mA) 和高容性負載驅動 (1nF) 能力，使該器件成為此應用的一個很好選擇。
| INA/PGA | 主要優勢 |
|---|---|
| INA819 | 具有輸入過壓保護功能的寬電源電壓范圍（4.5V 至 36V）、高精度（35μV，0.4μV/°C）、低噪聲 (8nV/√Hz) 儀表放大器 |
| INA823 | 具有輸入過壓保護功能和低于地電平輸入范圍的低功耗 (180μA)、寬電源電壓范圍（2.7V 至 36V）、精密 (100μV) 儀表放大器。 |
| INA333 | 超低功耗（50μA）、高精度（25μV，0.1μV/°C）、零漂移儀表放大器 |
| PGA309 | 可編程增益放大器提供設計多功能性，同時通過高度集成的線性化電路、故障監控和數字溫度補償來減輕壓力和溫度的非線性。 |
| ADC 緩沖器 | 主要優勢 |
|---|---|
| OPA2182 | 業界先進的高精度（0.012μV/°C，最大 4μV）、低噪聲（5.7nV/√Hz）、零漂移運算放大器，帶支持多路復用器的輸入 |
| OPA210 | 超低噪聲 (2.2nV/√Hz)、寬帶寬 (14MHz)、高精度、超 β 運算放大器 |
| THP210 | 高精度（40μV，0.1μV/°C）、高電壓（36V）、低噪聲（3.7nV/√Hz）、全差分放大器和 ADC 驅動器 |
| 驅動器放大器 | 主要優勢 |
|---|---|
| OPA202 | 低噪聲（0.2μVPP，9nV/√Hz）、高容性驅動 (25nF)、超 β、精密運算放大器 |
| OPA196 | 高容性負載驅動 (1nF) 和高輸出電流 (65mA) 可實現電容式傳感器勵磁。 |
器件選擇
| 電壓至電流（集成） | 主要優勢 |
|---|---|
| XTR115 XTR116 |
4-20mA 環路的集成解決方案可實現低非線性誤差、便利的片上 5V 穩壓器和精密 VREF。 |
| XTR111 | 4-20mA 驅動器具有成本效益，可為集成器件提供低非線性、良好精度、寬電源電壓范圍和輸出錯誤標志。 |
| XTR300XTR305 | 集成 4-20mA 環路解決方案：輸出可配置為電流或電壓，無需外部分流電阻器，并提供錯誤標志和監測故障檢測引腳（XTR305 是具有成本效益的版本） |
電壓至電流轉換器
壓力變送器應用中的常見接口是 4-20mA 電流環路，它使用精密、低功耗運算放大器來根據電壓范圍創建可測量的電流范圍。此應用中的運算放大器的必要條件是低功耗和高精度。OPA391 是一款 e-Trim? 運算放大器，具備 45μV 的最大失調電壓和 24μA 的靜態電流，因而該器件成為可滿足此類要求的理想選擇。
集成解決方案也可以使用 XTR115、XTR300 或 XTR305 來實現，這些精密電流輸出轉換器旨在提供低電平信號的信號調節，并將這些信號轉換為強大、抗噪聲的 4-20mA 傳輸。
溫度、功率和非線性
在實際應用環境中，溫度變化會影響關鍵器件規格（例如輸入失調電壓和輸入偏置電流）的性能。通過選擇零漂移運算放大器可減輕這種影響。
對于具有功率限制的應用（例如，電池供電傳感器或帶有許多傳感器節點的 4-20mA 環路），可以使用保持高精度的低功耗器件。
傳感器輸出隨壓力或溫度產生的非線性可以通過調整傳感器的勵磁來校正。此功能可通過數字處理或集成線性化電路來實現。
總結
壓力變送器中放大器的部署因檢測元件和接口而異。適當?shù)厥褂脙x表放大器、可編程增益放大器和運算放大器，可以緩解寬溫度漂移和非線性問題。表 1-6 概述了在壓力和現場變送器應用中常用的一些器件。
| 媒體 | 標題 |
|---|---|
| 技術指南 | TI Field 變送器解決方案指南 |
| 應用簡報 | 失調電壓校正方法：激光修整、e-Trim? 和斬波器 |
| 應用報告 | 選擇模數轉換器 |
| 應用簡報 | 零漂移放大器：特性和優勢》 |
應用簡報 |
超 β 輸入放大器：特性和優勢》 |
