ZHCAAL9A August 2019 – July 2021 LM3880 , LMR36015 , TPS62840 , TPS65000 , TPS650330-Q1 , TPS7A87 , TPS7A90
2.2.2 注意事項
a) 設置輸出電壓
LMR36015、TPS7A87 和 TPS7A90 的輸出電壓可通過定義電阻分壓器網絡來設置。Equation1 可用于計算 TPS7A87 和 TPS7A90 的輸出電壓。為了獲得出色的噪聲性能，此電阻網絡提供的電流必須大于或等于 5μA。Vref 的標稱值為 0.8V。
- R1 是 TPS7A87 或 TPS7A90 的 FB 引腳與 OUT 引腳之間的電阻器。
- R2 是 FB 引腳與接地面之間的電阻器。
在 LM36015 中，分壓器網絡由 RFBT 和 RFBB 組成。輸出電壓可根據 Equation2 進行計算。RFBT 的建議值為 100kΩ，最大值為 1MΩ。如果為 RFBT 選擇了 1MΩ，則必須在此電阻器上使用前饋電容器來提供足夠的環路相位裕度。Vref 的標稱值為 1V。
TPS62840 或 TPS62841 的輸出電壓通過一個連接在 VSET 和 GND 引腳之間的外部電阻器來設置。有關更多詳細信息，請參閱 TPS6284X 數據表。
| 器件 | 所需輸出電壓 | R1 值 | R2 值 |
|---|---|---|---|
| LMR36015FB | 4V | 100kΩ | 33.2kΩ |
| TPS7A87 | 3.3V | 33.2kΩ | 10.7kΩ |
| 1.8V | 13.7kΩ | 11kΩ | |
| TPS7A90 | 1.8V | 13.7kΩ | 11kΩ |
| 1.2V | 5.9kΩ | 11.8kΩ | |
| TPS62840DLC | 1.8V | Rset 0KΩ | |
| TPS62841DLC | 1.2V | Rset 15.8KΩ | |
b) TPS7A87 和 TPS7A90 的軟啟動電容器 (CNR/SS) 和前饋電容器 (CFF)
CNR/SS 電容器具有兩個用途，即降低輸出噪聲以及在開啟期間設置軟啟動斜坡。CFF 電容器則用于優化 LDO 的瞬態、噪聲和 PSRR 性能。這兩個電容器都會影響 LDO 的啟動時間，如Equation3 中所示。
- tref 由內部軟啟動充電電路決定。
- Vss 為內部基準電壓。
- Iss 為軟啟動電流。
- tCFF 由電阻分壓器網絡中的頂部電阻器和前饋電容器決定。
如果 tCFF< tref，則表示電源正常 (PG) 功能沒有問題。如果 tCFF> tref，則表示電源正常 (PG) 功能存在問題。有關更多詳細信息，請參閱《使用前饋電容器和低壓降穩壓器的優缺點》應用報告。在設計分立式解決方案電路板時，需要特定的啟動時間和良好的瞬態性能。CFF 值越大，軟啟動期間 LDO 的輸出電流就越小，從而不會達到折返電流限值；但是，CFF 值越大，啟動時間就越長，同時會導致電源正常功能出現問題。CSS 值增大時可通過增加啟動時間來改善線性度，從而提高 LDO 的瞬態性能，但啟動時間也會延長。分立式解決方案電路板中選擇了 10nF 電容器作為 CFF。SS_CTRLx 引腳連接到 GND 來提供較低的電流 (6.2μA)，因此可為 CS 選擇電容值達 820pF 的更小電容器?？紤]到對精確控制啟動時間的需求，使用了采用 COG 額定電介質材料的陶瓷電容器來提供良好的電容穩定性。
c) LMR36015 和 TPS6284X 的電感器和電容器選擇
如果通過 WEBENCH 將各個仿真結果結合起來，則應為 LMR36015 選擇電感值為 4.7μH 的電感器。有關電感器選擇的更多信息，請參閱 LMR36015 數據表。用于 TPS62840 和 TPS62841 的電感值為 2.2μH，相關信息請參閱 TPS6284X 數據表。
根據 LMR36015 數據表，LMR36015 的輸入端上需要最小值為 4.7μF 的陶瓷電容。此外，必須在輸入端盡可能靠近穩壓器的位置放置一個電容值為 220nF 的小尺寸陶瓷電容器。這為器件內部的控制電路提供了高頻旁路路徑。分立式解決方案電路板中選擇了 4.7μF、50V、X7R（或更佳）陶瓷電容器，如圖 2-11 中所示。用于 TPS62840 和 TPS62841 的輸入電容值為 4.7μF，相關信息請參閱 TPS6284X 數據表。
在分立式解決方案電路板中，可以計算出的輸出電容值至少為 7.3μF。如果通過 WEBENCH 將仿真結果結合起來，則應為 LMR36015 選擇兩個電容值為 22μF 的并聯輸出電容器。用于 TPS62840 和 TPS62841 的輸出電容值為 10μF，相關信息請參閱 TPS6284X 數據表。

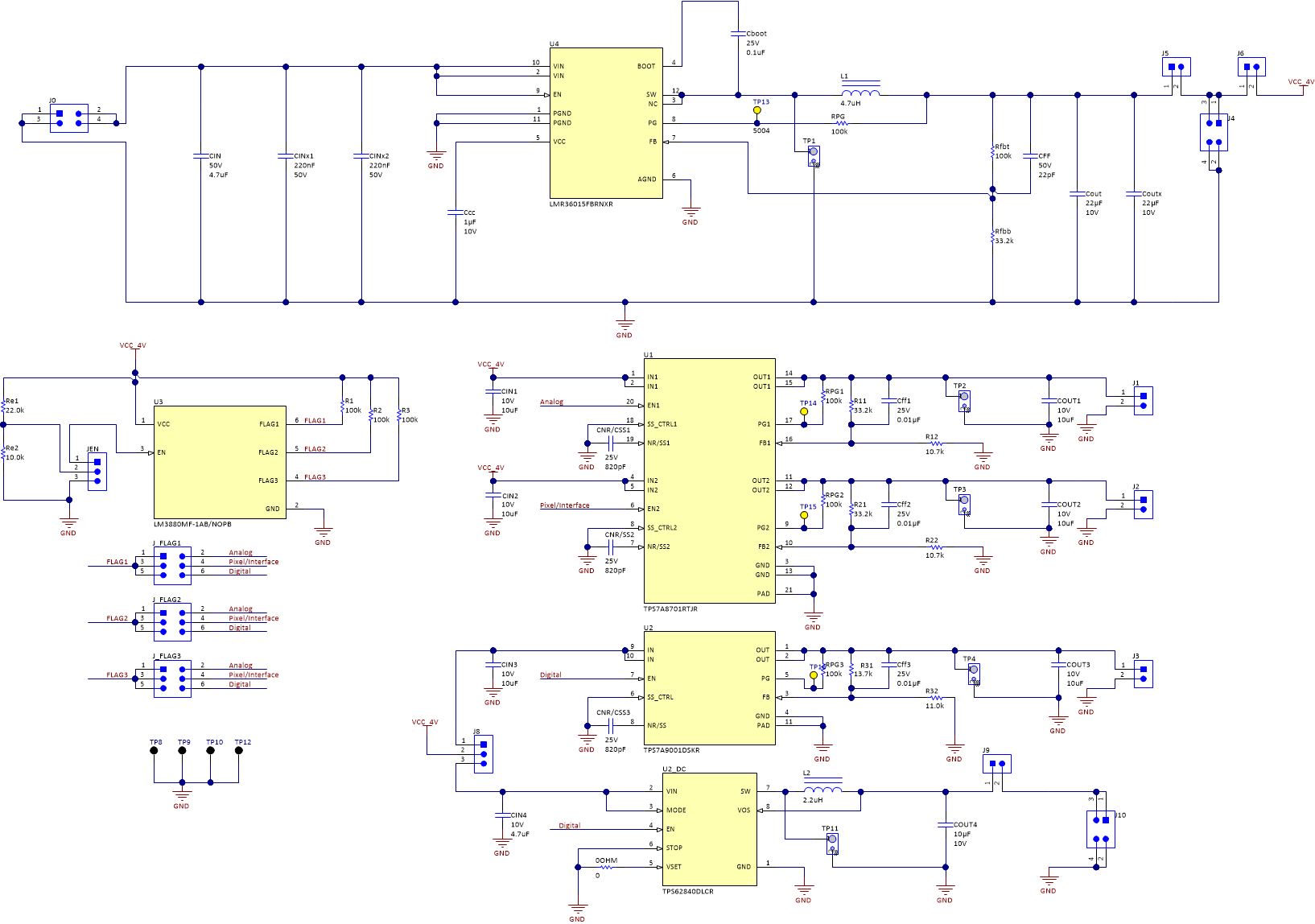

圖 2-11 分立式解決方案原理圖
